Основные операции обработки листового металла в современном производстве

Операции листового металла

Говоря о технологических процессах, нельзя обойти листовой металл. «Листовой металл» — листы разной толщины. В быту повсюду: кузов авто, стол, шкафы, кузов самолета, консервы, двери — всё лист.

Операции листа дают преимущества над ковкой/литьем: прочность при малом весе, универсальность форм, низкая стоимость, высокая производительность.

Процессы делят на три типа: резка, гибка/формовка, глубокая вытяжка. Здесь — резка (остальные — в следующих статьях). Подпишитесь на рассылку.

Суть резки

Резка — разделение заготовки на части. Сила выше предельной прочности → разрушение. Преимущественно сдвиговые силы → иногда называют сдвиговыми процессами.

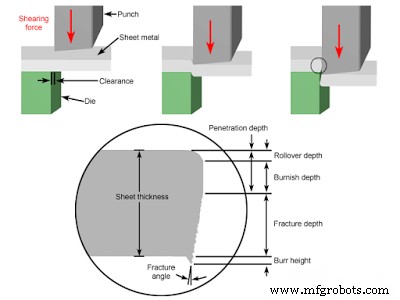

Инструменты: штамп (сверху) и матрица (снизу). Малый зазор между ними. Штамп бьет вниз на лист над матрицей → сдвиг в зоне зазора. Сила сдвига, качество кромки зависят от зазора штамп-матрица.

Виды операций резки

Продольная резка (Shearing)

Разрезание большого листа на мелкие по линии. Прямоугольные детали, но можно любые формы. Кромки перпендикулярны плоскости листа. Зазор штамп-матрица определяет форму/качество кромки.

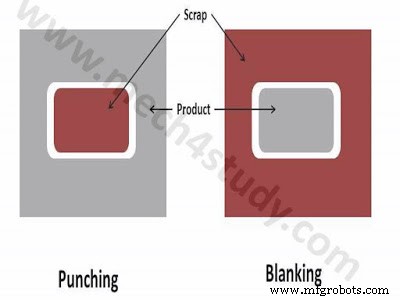

Выбивка (Blanking)

Вырезание детали из листа штампом заданной формы. Вырезанная часть — заготовка (blank), полезная; остаток — лом. Для шестерен, ювелирки, сложных деталей.

Пробивка (Punching)

Аналог выбивки, но полезная часть — лист, а выбитое — лом. На прессовом оборудовании. Отрицательный допуск на штампе → положительный на листе.

Точная выбивка (Fine Blanking)

Гладкие прямые кромки. Лист жестко зафиксирован. Зазоры 0,5–10 мм, допуски 0,025–0,05 мм.

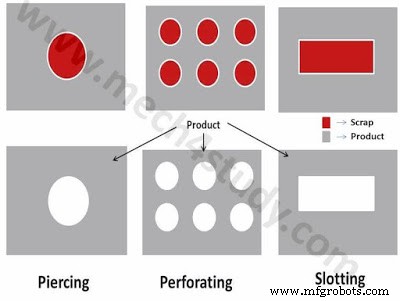

Пронзавание (Piercing)

Пробой цилиндрического отверстия в листе.

Перфорирование (Perforating)

Несколько отверстий в листе.

Шлицевание (Slotting)

Прямоугольное отверстие.

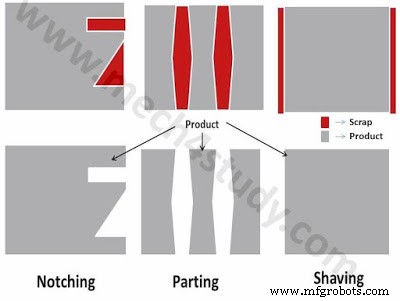

Выемка (Notching)

Удаление фигурных участков по краям → выемки на краях.

Сосовка/подчистка (Shaving)

Чистовая операция: снятие микрослоя с кромок штампом/матрицей.

Разделение (Parting)

Продольная резка: лист → 2+ части путем вырезания малой заготовки.

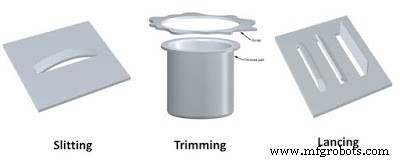

Шплинтование/разрез с загибом (Lancing)

Штамп образуется без удаления материала. Заготовка остается прикрепленной, заогнутой.

Разделка (Slitting)

Прямой разрез без удаления материала.

Обрезка (Trimming)

Удаление лишнего материала с краев штампом/матрицей.

Это основные операции резки листа. Если что-то упущено — в комментарии. Понравилось — делитесь с друзьями. Подпишитесь на информативные статьи. Спасибо!
