Технологии гибки листового металла: подробное руководство

Гибка листового металла

Процессы листового металла — универсальные в формовке давлением. Преимущества листа → широкая отрасль. Кузова авто, двери, лопасти вентиляторов, столы — всё лист. Процессы превращения листа в изделие:

1. Резка листа
2. Гибка листа
3. Глубокая вытяжка

Резку рассматривали ранее. Здесь — гибка.

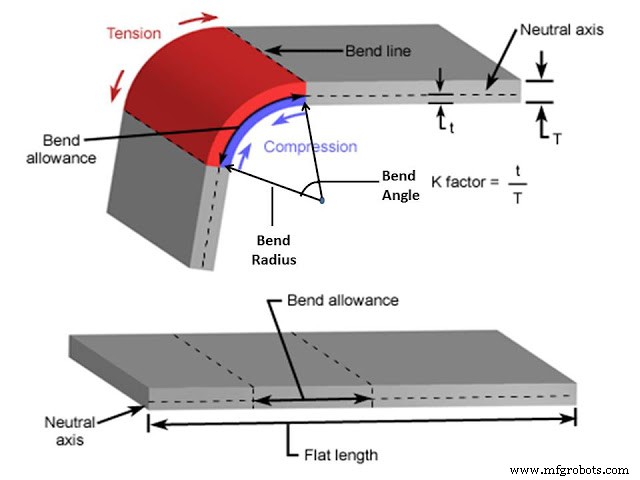

Терминология гибки

Нейтральная ось (Neutral Axis): воображаемая ось, не испытывающая напряжений при гибке.

Внешние волокна (Outer Fibers): на растяжении при гибке. С одной стороны нейтральной оси. Красным на рисунке.

Внутренние волокна (Inner Fibers): на сжатии. Синими на рисунке.

Допуск на гибку (Bend Allowance): длина нейтральной оси в зоне гиба.

Угол гиба (Bend Angle): угол, образованный зоной гиба в центре изгиба.

Радиус гиба (Bend Radius): расстояние от центра гиба до нейтральной оси. Обозначается r.

Минимальный радиус гиба (Minimum Bend Radius): радиус, при котором на внешней поверхности появляется трещина. Выражается через толщину листа: 2T, 3T, 4T и т.д. Разный для разных материалов.

Обратная пружина (Springback): при снятии нагрузки лист упруго восстанавливается → стремится к исходной форме. Феномен увеличивает итоговый радиус и уменьшает угол гиба после пружины.

Процесс гибки

Гибка — деформация металла с сохранением длины и толщины (идеально). Практически — небольшие изменения в зоне гиба. Любой металл под моментом/парой сил стремится согнуться. Лист имеет высокую способность к гибке → универсален для формовки.

Основные виды процессов гибки

Гибка на пресс-сгибе (Press Brake Forming)

Механический/гидравлический пресс-сгиб с длинными штампами/матрицами → разные формы. Простейшая автоматизация.

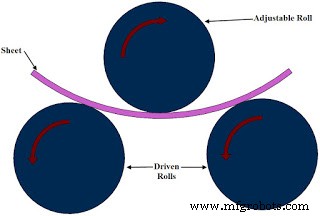

Роликовая гибка (Roll Bending)

Три вала, регулируя расстояние между ними → гибка листа. Разные кривизны.

Гибка на четырехсладной машине (Four Slide Machine Bending)

Три подвижных и один стационарный слайд → гибка мелких деталей.

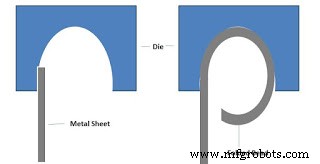

Обкатка (Beading)

Периферия листа гнется в полость матрицы. Полярный момент инерции сечения и жесткость растут. Устраняются острые края.

Фланжирование (Flanging)

Гибка краев листа перпендикулярно длине. Подвиды: прямой фланец, растяжной, с Etapa (joggled), усадочный (shrink flange).

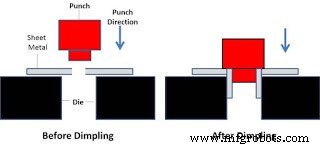

Выемка/глубинка (Dimpling)

Сверлят отверстие в листе → расширяют в фланец штампом/матрицей.

Загибка края (Hemming)

Край листа загибают на себя. Повышает жесткость, убирает острые края.

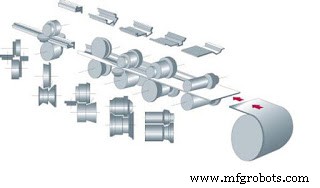

Роликовая формовка (Roll Forming)

Непрерывная гибка для длинных заготовок. Ряд валков разной формы по технологии. Лист проходит через ваки → деталь срезана/упакована непрерывно.

Это основные процессы гибки листа. Вопросы — в комментариях. Понравилось — делитесь с друзьями. Подпишитесь на информативные статьи. Спасибо!
