Технология кранов: дизайн, материалы и будущие инновации

Основы

Крановые системы — оплот современного строительства, производства и логистики. В отличие от талов, которые только поднимают, или конвейеров, непрерывно перемещающих сыпучие материалы, краны сочетают вертикальное подъемное с горизонтальным перемещением, обеспечивая точное позиционирование тяжелых грузов.

Название «кран» происходит от длинной шеи птицы — адекватная метафора для возвышающейся стрелы и широкого охвата машины.

Люди поднимают тяжелые предметы тысячелетиями. Первым документированным краном считается египетский шадуф, изобретенный около 4000 г. до н.э. Этот простой поворотный балансир уравновешивает ковш противовесом, позволяя черпать воду из колодца. Шадуф до сих пор используется в сельском Египте и Индии.

К I веку н.э. краны приводили в движение человеческие или животноводческие беговые дорожки, вращавшие барабан для намотки каната на блоке на вершине стрелы. Эти ранние машины были чисто механическими, с деревянными стрелами и канатами из дерева или конопли.

Средневековье принесло ключевую инновацию — стрелу (jib). Шарнирная горизонтальная рука удлиняла охват стрелы и позволяла более универсальную работу с грузами. К XVI веку двойные беговые дорожки приводили в действие краны с более крупными стрелами, драматически увеличивая грузоподъемность.

XIX век принес паровую тягу, к концу века — двигатели внутреннего сгорания и электромоторы. Сталь вытеснила дерево как основной строительный материал благодаря превосходной прочности и долговечности.

В начале XX века европейские краны эволюционировали в тонкие электрические башенные краны для узких городских улиц, в то время как американские предпочитали подвижные конфигурации — на шасси или гусеницах — с ДВС. Послевоенный бум небоскребов стимулировал развитие башенных кранов с длинными стрелами и подвижных кранов на гусеничном ходу.

Сырье

Сталь — фундамент кранового строительства. Сплав состоит из железа и малого процента углерода. Для большинства кранов достаточно углеродистой стали — содержащей менее 2% легирующих элементов. Её свойства варьируются с углеродом от <0,015% до >0,5%.

Когда требуется исключительная прочность, применяют высокопрочные низколегированные (ВПНЛ) стали. Они содержат ~0,05% углерода плюс следы хрома, никеля, молибдена, ванадия, титана или ниобия, давая высокую прочность, коррозионную стойкость и сваркуемость.

Другие материалы также критичны: резина для шин подвижных кранов, бронза или алюминий для отдельных структурных элементов, медь для электропроводки, кремний или германий для электроники, керамика, высокопрочные пластики.

Дизайн

Краны бывают поистине множеством конфигураций, каждая под свою площадку и груз. Нет двух одинаковых кранов.

Промышленные краны — обычно стационарные установки для повторяющихся задач. Мостовой кран — движущийся по рельсам вдоль двух горизонтальных балок — использует тележку для перемещения по параллельным путям, покрывая большие прямоугольные зоны. Варианты включают центрально-опорные мостовые краны, вращающиеся по круговому рельсу, расширяющие покрытие на круговые зоны.

Крановые балки, подвид мостового крана, движутся по рельсам высоко под потолком здания, освобождая рабочее пространство внизу.

Строительные краны делятся на подвижные и башенные. Подвижные краны, на шасси или гусеницах, переезжают между объектами. Манипуляторы с шарнирной стрелой, складывающейся как палец, дают широкий диапазон движений для подъемов на короткие дистанции. Телескопические краны имеют выдвижные стрелы для больших высот с чуть меньшей универсальностью.

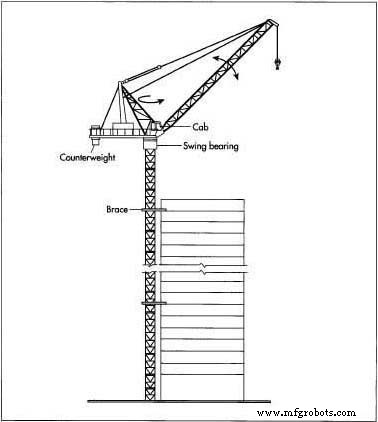

Башенные краны доминируют в высотном строительстве. Внешние башенные краны возводят снаружи здания и удлиняют вверх по мере роста здания, добавляя секции под существующей башней. Внутренние башенные краны строят внутри здания и поднимают поэтапно с увеличением высоты.

Процесс производства

Изготовление стальных компонентов

• Плавленую сталь получают плавлением железной руды с коксом в доменной печи с последующим обдувом кислородом для снижения углерода. Полученную сталь отливают в толстостенные формы, остывающие в слитки.
• Слитки прокатованы в листы, полосы, прутки или стержни под огромным давлением. Полые трубы — для крановых стрел — создают гибкой стального листа сваркой длинных кромок или сверлением стержней вращающимся стальным конусом.
• Канат для подъема делают прокаткой стали в длинные прутки, волочением через филиры до нужного диаметра и скручиванием нескольких прядей в трос.
• Сталь поступает на завод, проходит строгую инспекцию и хранится до использования. Точное оборудование — токарные, сверлильные, ЧПУ-станки — дает каждой детали точные спецификации.

Сборка крана

• Компоненты сварки или болтят на шасси или башенную раму по мере продвижения крана по сборочной линии. Методы сборки отличаются по типам кранов; подвижные краны интегрируют на стандартизированные шасси или гусеницы.
• После сборки кран проходит статические и динамические испытания. В зависимости от размера, его отгружают целиком на спецплатформах или разбирают для сборки на объекте.

Контроль качества

Безопасность — высший приоритет в производстве кранов. Сталь инспектируют на структурную целостность; швы и болты проверяют на дефекты.

Регуляторное соответствие достигается через стандарты OSHA (Управление по охране труда США), устанавливающие грузовые лимиты и операционные правила. Ассоциация производителей кранов Америки (CMAA) устанавливает стандарты безопасности, превышающие требования OSHA, со встроенными защитами от перегрузки.

Операционная безопасность зависит от строгой подготовки операторов. Сертифицированные операторы сдают экзамены компетенции, проходят регулярные медосмотры и ежедневные предстартовые инспекции. Ежемесячные ревизии фокусируются на двигателях и подъемных механизмах, операторы бдительны к условиям среды — например, избегают работы кранов при сильном ветре.

Будущее

Инновации продолжают двигать крановые технологии. Поколенные краны интегрируют продвинутые системы управления, телеметрию в реальном времени и высокодетальные дисплеи, позволяя операторам позиционировать грузы с беспрецедентной точностью.

Яркий пример — платформа Стьюарта SPIDER (Stewart Platform Independent Drive Environmental Robot), разработанная Джеймсом Альбусом в Национальном институте стандартов и технологий. Октаэдрическая конструкция SPIDER использует шесть тросов для манипулирования нижней платформой, достигая позиционной точности 0,04 дюйма (1 мм) и угловой толерантности 0,5°. Может поднимать грузы до шестикратного собственного веса.
