Олово: от бронзового века к современной промышленности — применение, производство и будущее

Исторический контекст

Олово (Sn, от лат. stannum) — серебристо-белый металл, ценный за свою коррозионную стойкость и способность покрывать другие металлы. В повседневной жизни оно появляется как защитный слой на стальных банках, сплав в бронзе (олово + медь), припой (олово + свинец) и фторидное соединение во многих зубных пастах.

Исторические записи прослеживают использование олова примерно к 3500 г. до н.э. в современной Турции, где ранние металлурги обнаружили, что добавление олова к меди производит более твердый сплав — бронзу — способный к более острым, долговечным инструментам и оружию. Этот прорыв инаугурировал Бронзовый век, длившийся около 2000 лет, и стимулировал мировой поиск источников олова. Богатые залежи Англии тихо торговались по Средиземноморью, а в 310 г. до н.э. греческий исследователь Пьтеас нашел рудники рядом с современным Корнуоллом. Римское завоевание Британии в 43 г. н.э. было отчасти движимо желанием контролироватьоловянную торговлю.

Достижение олова вышло за пределы Европы. К 2500–2000 г. до н.э. мастера на плато Кхорат в Таиланде производили бронзу, а к 1600 г. до н.э. Вьетнам уже использовал бронзовые плуги. В Америке олово было известно в Мексике и Перу задолго до прибытия испанцев в XVI веке.

Римские инженеры первыми покрыли медные сосуды оловом для сохранения их блеска, практика, распространившаяся на железо в XIV веке. Введение в середине XVII века оловянного листа — тонких листов оловянного железа — позволило массовое производство металлических контейнеров. В 1810 Пьер Дюран запатентовал герметичную оловянную банку, а к середине 1800-х оловянные банки в основном заменили стеклянные бутылки для хранения пищи.

Американский изобретатель Айзек Баббитт в 1839 году сплав олова, сурьмы и меди — известный как металл Баббитта — стал стандартом для подшипников, приводя к успехам в высокоскоростных машинах и транспорте.

В 1952 методе Пилкинтона плавающего стекла, опирающемся на расплавленное олово как охлаждающую ванну, революционизировало стекольную промышленность, производя ультраплоское листовое стекло без традиционного шлифования.

Сегодня Малайзия, Боливия, Индонезия, Таиланд, Австралия, Нигерия и Англия поставляют основную часть глобального олова. США не имеют крупных залежей.

Сырье

Земная кора содержит девять оловосодержащих руд, но только касситерит добывается коммерчески. Переработка часто требует известняк, кремнезем, соль и углерод (уголь или топливо). Более высокие уровни примесей могут потребовать дополнительных реагентов.

Процесс производства

Методы извлечения варьируются по типу месторождения. Глубокие подземные рудники в Боливии и Англии эксплуатируют руду с 0,8–1,0 % олова, в то время как поверхностные гравийные залежи Юго-Восточной Азии дают руду всего с 0,015 % олова. Более 80 % мирового олова поступает из этих низкокачественных гравийных источников.

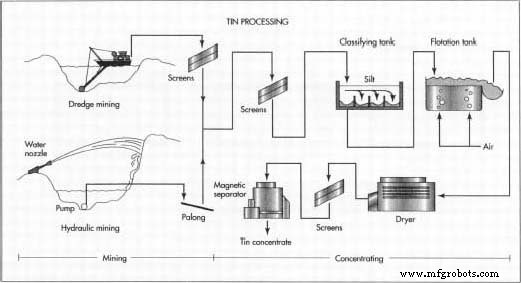

Добыча

• Гравий под уровнем воды драгируют из искусственного пруда плавучими драгами с цепно-ведровыми или вращающимися резаками. Материал просеивают на борту для разделения почвы, песка и камней перед передачей на берег.
• Сухие залежи разрывают высокодавленными водяными струями; полученная суспензия хранят в пруде и качают в деревянную желоб (палонг), где более тяжелая оловянная руда оседает за шпонками. Периодическое сброс собирает руду для дальнейшей переработки.

Концентрация

• Руда проходит через вибрирующие сита, классифицирующий бак и опционально флотационный бак для разделения мелкого ила и всплывающих частиц.
• После сушки и магнитного разделения оловянный концентрат достигает 70–77 % чистоты, преимущественно касситерит.

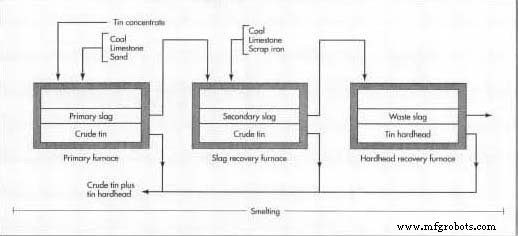

Плавка

• Концентрат нагревают с углеродом (уголь или масло) до ~2550 °F (1400 °C). Угарный газ редуцирует касситерит в грубое олово, в то время как известняк и песок формируют шлак с кремнеземом или железными примесями.
• Поскольку олово может связываться со шлаком, вторая печь переплавляет шлак с дополнительным углеродом, ломом железа и известняком для восстановления большего олова. Третий проход извлекает «hardhead» олово из остаточного шлака.

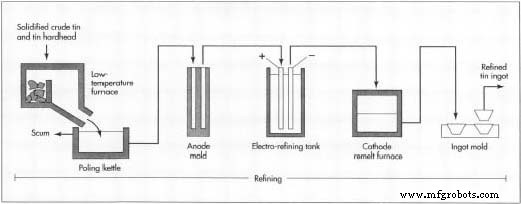

Рафинирование

• Грубое олово, hardhead и шлаковое олово плавят в низкотемпературной печи, где только олово жижеет. Жидкость собирают в полинговой чашке, отделяя ее от твердых примесей (ликвидация).
• Кипячение — агитация паром или зелеными деревянными полюсами — удаляет поверхностную пену, давая олово чистотой ~99,8 %.
• Электролитическое рафинирование дополнительно очищает олово до >99,98 % осаждением на катодах в электролитической ячейке. Примеси оседают как ил внизу.
• Финальное рафинированное олово отливают в слитки или бруски: более низкие сорта чистоты в слитки 25–100 фунтов (11–45 кг); более высокие чистоты в ~2-фунтовые (1 кг) бруски.

Контроль качества

Последовательная чистота 99 %+ достигается через рутинную выборку на критических этапах, позволяя реально-временные корректировки. В США ASTM B339 определяет коммерческие сорта олова: AAA (99,98 % олова) для исследований, A (99,80 %) для оловянного листа, и B–E (до 99 %) для общих сплавов.

Побочные продукты и отходы

Пока полезных побочных продуктов не возникает, отходы включают отверженную почву, песок и камни, чье экологическое влияние зависит от локальных практик утилизации. Плавленый шлак может содержать мышьяк, свинец и другие опасные элементы, но само олово не наносит известного вреда людям или экосистемам.

Будущее

Спрос на олово прогнозируется к росту, так как оно заменяет более токсичные металлы вроде свинца, ртути и кадмия. Новые применения включают олово-серебряные припои для электроники и олово для дроби, предлагающие меньшее экологическое воздействие. Исследования также изучают олово-основанные соединения, связывающие тяжелые металлы на свалках, предотвращая выщелачивание в почву и грунтовые воды.

Изображения

Оловянный боннет был обычным подарком к 10-й годовщине в 1800-х, выставляемый как декоративный предмет.
