Угол уклона при литье под давлением:рекомендации по проектированию и критическая важность

Литье под давлением остается распространенным методом быстрого и крупносерийного производства сложных деталей. Единственная геометрическая особенность — угол уклона — играет решающую роль в обеспечении соответствия этих деталей ожиданиям по качеству, стоимости и производительности.

В этой статье мы раскрываем тайны углов уклона:что это такое, почему они важны и как их спроектировать для достижения оптимальных результатов. Следуя этим рекомендациям, вы избежите дорогостоящих дефектов, сократите время цикла и добьетесь нужного результата.

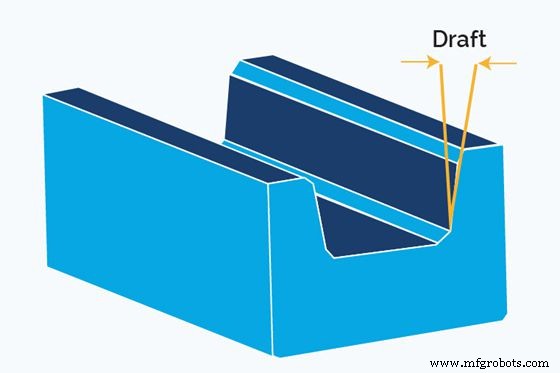

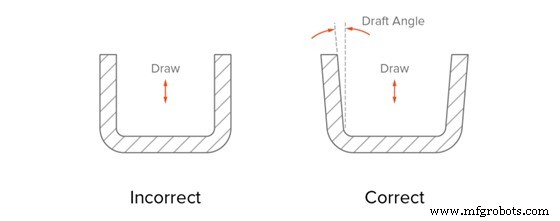

Угол уклона — это намеренное сужение стенок формы, измеряемое в градусах относительно направления вытяжки детали. Хотя угол является особенностью пресс-формы, он также виден на готовом компоненте. Инженеры обычно ориентируются на угол около 1,5°, хотя для специализированных деталей обычно используются значения от 0,5° до 10°.

Почему угол уклона важен при литье под давлением

Плавный выброс деталей

Во время выталкивания деталь контактирует со стенками формы, создавая трение, которое может деформировать поверхность, увеличить необходимую силу выталкивания и сократить срок службы инструмента. При правильном угле уклона деталь мгновенно высвобождается, поскольку выталкивающие штифты выталкивают ее наружу, устраняя контакт и трение.

Без вытяжки деталь скользит по форме, ухудшая качество поверхности, допуски и приводя к более высоким усилиям выталкивания.

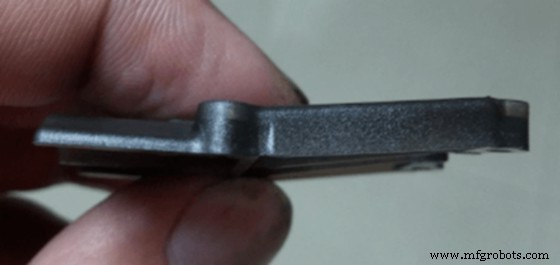

Предотвращение деформации

Когда деталь отделяется от формы, при отсутствии сквозняка может образоваться вакуум, который втягивает деталь внутрь и вызывает деформацию. Вытяжка позволяет воздуху немедленно поступать внутрь, предотвращая образование вакуума и сохраняя плоскую геометрию.

Превосходное качество поверхности

Устраняя трение о форму, черновая обработка сохраняет мелкие детали поверхности и снижает необходимость последующей обработки. При работе с текстурами набросок должен учитывать не только грубую форму, но и мелкие выступы.

Уменьшает глубокую прорисовку и вспышку

Глубокая вытяжка — когда половинки формы расходятся по линии, врезающейся в деталь, — создает риск прилипания детали. Больший угол уклона смягчает это, облегчая разделение и уменьшая вспышку.

Экономия

Углы уклона уменьшают коробление, улучшают качество поверхности и снижают усилия выталкивания. Эти преимущества выражаются в меньшем количестве брака, меньшем объеме механической обработки и уменьшении износа инструмента, что в конечном итоге снижает затраты на производство и техническое обслуживание.

Рекомендации по проектированию углов уклона

Выбор правильного угла уклона требует баланса функциональных, эстетических и технологичных соображений. Ниже приведены проверенные практические правила.

1. Механические посадки и термическая усадка

Углы уклона влияют на то, как деталь сжимается во время охлаждения. Внешние грани перемещаются наружу, а внутренние грани тянутся внутрь, что может привести к изменению допусков размеров. Убедитесь, что нарисованная геометрия по-прежнему соответствует требованиям посадки после усадки.

2. Черновой вариант с текстурой

Чем шероховатее текстура поверхности, тем больше необходимая тяга, чтобы избежать истирания во время выброса. Для зеркальной отделки типичен угол 0,5°. Увеличьте уклон на 0,4° на каждые 0,1 мм добавленной шероховатости, вплоть до 10° для экстремальных рисунков.

3. Черновик с учетом глубины

Более глубокие функции создают больший риск вакуума. Добавьте 1° уклона на каждый дюйм глубины детали (≈25 мм). Слегка откорректируйте материал или размер детали, но это правило справедливо для большинства случаев.

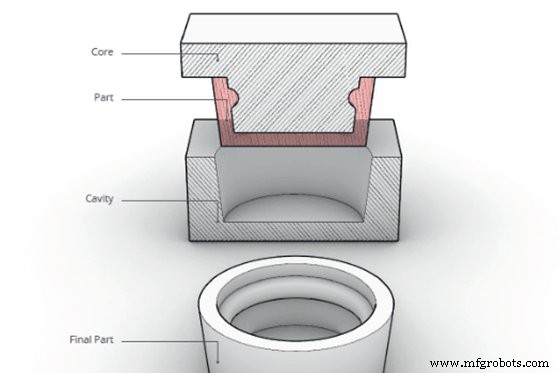

4. Подход «сердце-полость»

Если внешняя поверхность должна оставаться гладкой, а внутренняя может быть шероховатой (например, защитные корпуса), примените к сердечнику немного большую вытяжку. Сердцевина сжимается в форме, а внешняя поверхность аккуратно отделяется.

Краткий справочник:советы по углу уклона

• Для большинства деталей начните с уклона в 1,5°.
• Чертеж полости и сердцевины; осадка керна может быть на 0,2–0,5° выше.
• Добавьте 1° на дюйм глубины.
• На каждые 0,1 мм неровности увеличивайте уклон на 0,4 °.
• Применить уклон ко всем вертикальным элементам:стенам, ребрам, жалюзи, поднутрениям.
• Используйте метод «сердцевина-полость» для получения эстетически гладкого внешнего вида.
• Включайте также эскизы боковых элементов.
• Твердые абразивные материалы требуют большей тяги, чем мягкие и пластичные.

Заключение

Углы уклона — это больше, чем просто деталь пресс-формы:они являются основой надежных и высококачественных деталей, отлитых под давлением. Приняв приведенные выше рекомендации, вы сократите количество дефектов, снизите затраты и улучшите общую производительность производства.

WayKen Rapid Manufacturing специализируется на точном проектировании пресс-форм и быстрой оснастке. Наши услуги включают подробный анализ DFM, точное моделирование углов уклона и производственные решения «под ключ». Свяжитесь с нами сегодня, чтобы ускорить реализацию ваших проектов по литью под давлением.

Часто задаваемые вопросы

Когда следует включать угол уклона?

Углы уклона следует учитывать на самой ранней стадии проектирования — в идеале во время концептуальных эскизов и разработки прототипа — чтобы гарантировать технологичность и целостность детали.

Можно ли пропустить углы уклона?

Игнорирование углов уклона рискованно. Хотя для небольших деталей с жесткими допусками это возможно, риск деформации, дефектов поверхности и повышенного износа инструментов делает это в большинстве случаев нецелесообразным.

Что такое положительные и отрицательные черновики?

Положительный уклон означает, что деталь сужается к полости формы (шире у основания). Отрицательная вытяжка сужается наружу, что редко используется при литье под давлением из-за проблем с выталкиванием.
