Упрощение сборки гибко-жесткой печатной платы для обеспечения высочайшей надежности

Если вы рассматриваете гибкую и жесткую печатную плату, вы можете опасаться потенциальных проблем с производительностью во время сборки. Придерживаясь проверенных методов проектирования и производства, вы можете создать надежную и высокопроизводительную плату. Ниже приведены ключевые советы по оптимизации сборки и повышению надежности.

Что такое гибко-жесткая печатная плата?

Гибко-жесткая печатная плата сочетает в себе преимущества как жестких, так и гибких слоев, позволяя создавать компактные конструкции с высокой плотностью размещения, которые были бы невозможны при использовании обычных печатных плат. В то время как полностью гибкие плиты обеспечивают полную гибкость, гибко-жесткие плиты обеспечивают долговечность жестких секций там, где это необходимо.

Типичные области применения включают аэрокосмическую промышленность, медицинское оборудование и портативную электронику, где пространство, вес и механическая устойчивость имеют решающее значение.

Преимущества гибко-жестких плит:

• Гибкость – Вписывается в тесные или неровные пространства.
• Макеты высокой плотности – Меньшее количество компонентов на единицу площади снижает вес и размер.
• Эффективность затрат – Более тонкие и меньшие по размеру платы снижают затраты на материалы и сборку.
• Повышенная надежность – Прочная конструкция снижает вероятность отказов, типичных для гибких конструкций.

Упрощение и повышение надежности сборки гибко-жесткой печатной платы

Выберите подходящий материал

Выбор материала имеет решающее значение для производительности. Ключевые субстраты включают:

• Полиимид – Широко используется благодаря балансу механической гибкости и стоимости.
• PEEK (полиэфирэфиркетон) – Обладает исключительной термостойкостью и устойчивостью к радиации, идеально подходит для сложных применений.
• ПТФЭ (политетрафторэтилен) – Известен устойчивостью к высоким температурам и низкими диэлектрическими потерями.
• Оболочка, проводник и дополнительные материалы должны соответствовать предполагаемой рабочей среде.

Используйте современное оборудование

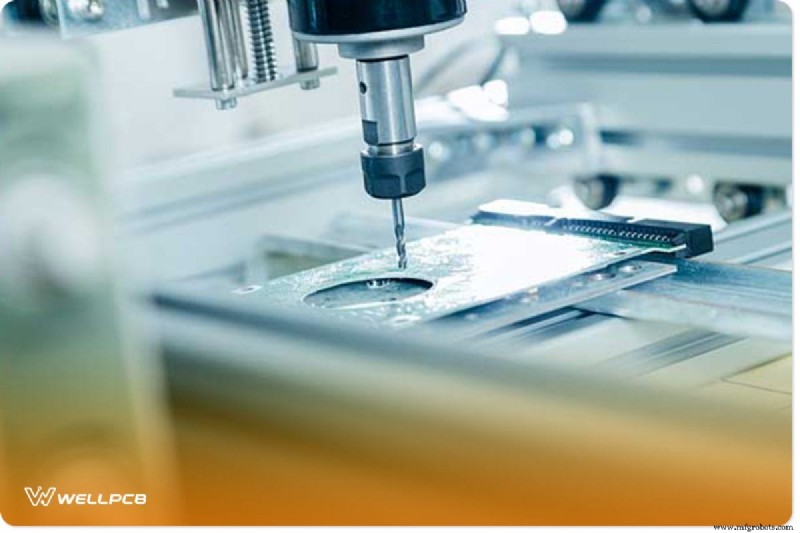

Качество сборки зависит от используемого инструмента. Высокоточные станки, автоматизированные системы захвата и размещения и оборудование для контроля в процессе производства сокращают количество человеческих ошибок и повышают повторяемость. Компании, которые инвестируют в новейшие технологии, такие как WellPCB, демонстрируют более быструю окупаемость и стабильное качество.

Освоение управления стеком

Точная конструкция сборки обеспечивает механическую целостность и электрические характеристики. К эффективным практикам относятся:

• Использование специализированного программного обеспечения для проектирования печатных плат с трехмерным моделированием для проверки углов изгиба и размещения компонентов.
• Тесное сотрудничество с производителями для подтверждения технологичности.
• Найм опытных инженеров для уточнения последовательности слоев и трассировки маршрутов.

Поддерживать целостность наземной поверхности

Заземляющие слои имеют решающее значение для целостности сигнала, особенно в приложениях с динамическим изгибом. Подумайте:

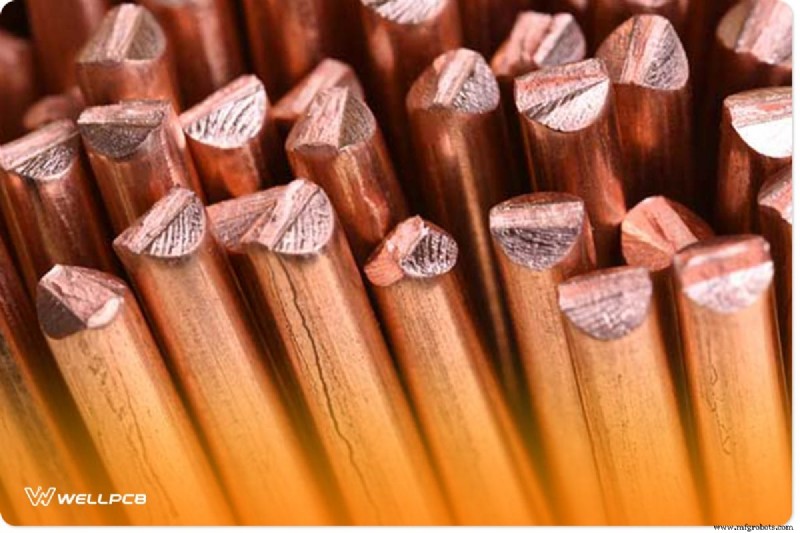

• Используйте твердую медь для высокоскоростных маршрутов, но помните о возможном растрескивании.
• Выборочное применение отожженной меди там, где целостность сигнала имеет первостепенное значение.
• Реализация заштрихованных или многоугольных плоскостей заземления для баланса гибкости и проводимости.
• Для уменьшения индуктивности обратные пути должны быть как минимум в пять раз шире, чем дорожки сигнала.

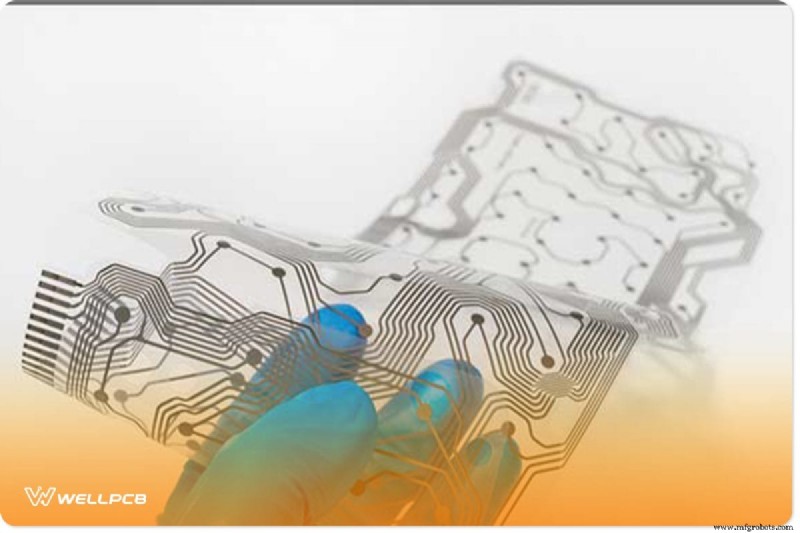

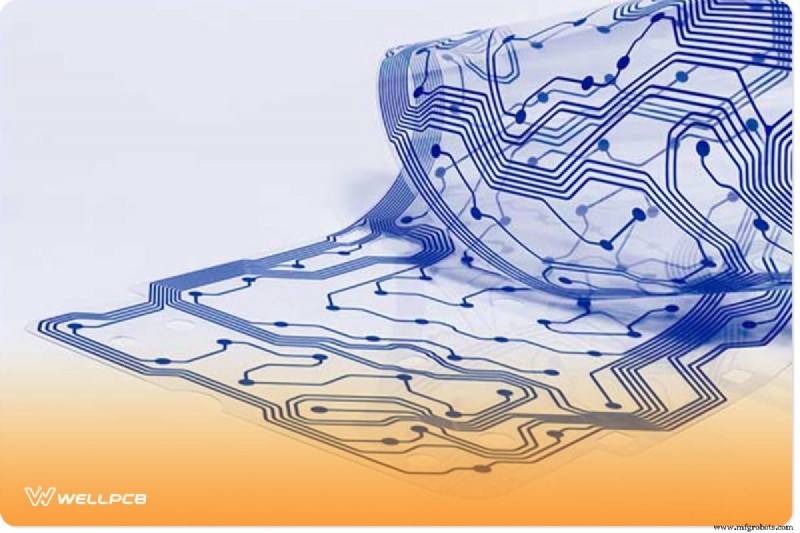

Управление изгибами

При проектировании повторяющейся гибкости учитывайте как маршрутизацию трассировки, так и размещение компонентов:

• Размещайте переходные отверстия и компоненты вдали от зон изгиба с высокой нагрузкой.
• Используйте сквозные отверстия с усиленными накладками для крепления подушек.
• Выбирайте материалы достаточной толщины в местах сгиба.
• Избегайте слишком резких поворотов; придерживайтесь указаний производителя о минимальном радиусе.

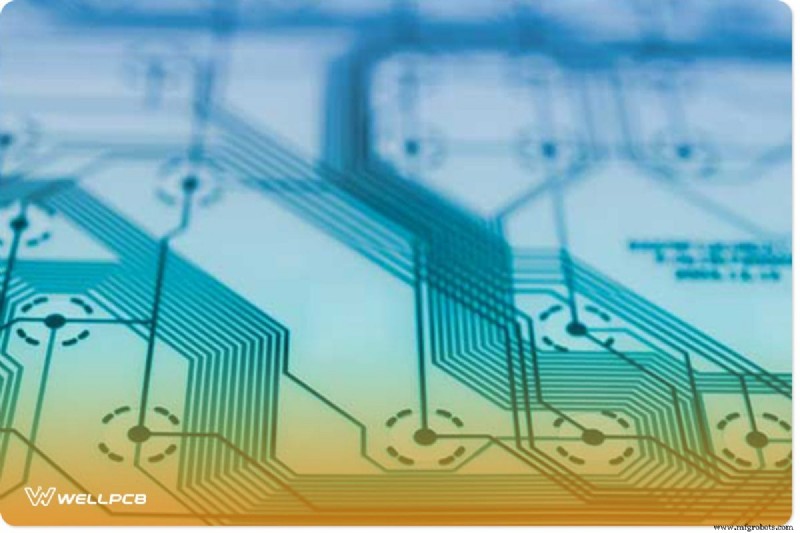

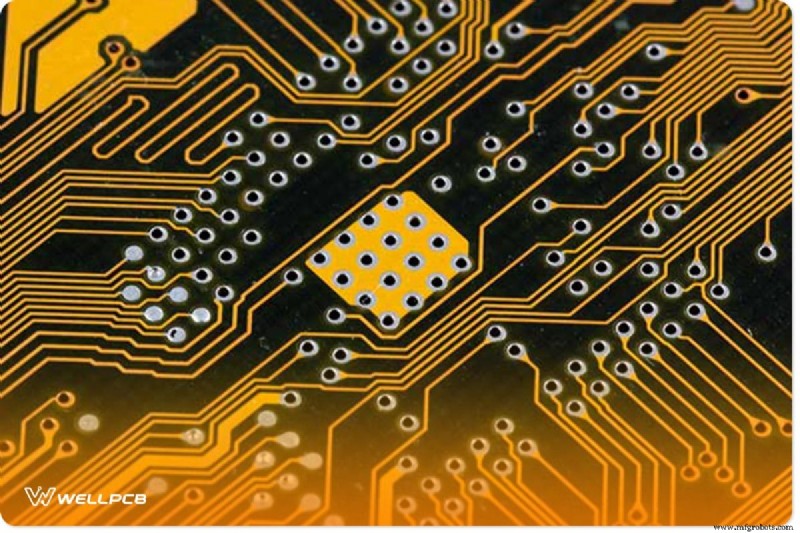

Управление трассировкой

Оптимальная конструкция трассы снижает механическое напряжение:

• Прокладывайте трассировки перпендикулярно осям изгиба и смещайте их на двусторонних платах.
• Используйте изогнутые или сегментированные линии вместо острых углов 90 °.
• Отдавайте предпочтение каплевидным подушечкам, а не круглым, поскольку они облегчают сверление и обеспечивают более прочное сцепление.
• Поддерживайте постоянное сопротивление на всем пути прохождения сигнала, чтобы сохранить высокую скорость.

Заключение

Достижение надежности гибких и жестких печатных плат требует пристального внимания, начиная с проектирования и заканчивая сборкой. Выбирая правильные материалы, используя современное оборудование, владея навыками компоновки и тщательно управляя плоскостями заземления, изгибами и дорожками, вы можете создавать надежные платы, отвечающие требованиям даже самых сложных приложений.

Нужна помощь эксперта? Проконсультируйтесь с опытными инженерами, которые разбираются в тонкостях проектирования и сборки гибко-жестких печатных плат.
