WS2812 vs WS2812B: ключевые отличия адресуемых RGB LED лент

Умные RGB LED ленты (WS28xx) популярны в разработке: дешевы, яркие, удобная распиновка, простой протокол. Семейство: WS2811, WS2812, WS2813, WS2815... Сегодня разберем отличия WS2812 и WS2812B.

Обзор WS2812 и WS2812B

WS2812 (первая версия)

Хорошая цветопередача, высокая яркость, низкое управляющее напряжение. Питание 5В, низкое потребление, долговечны, экологичны. Интегрированный драйвер упрощает схему, уменьшает размер. Производитель: WorldSemi.

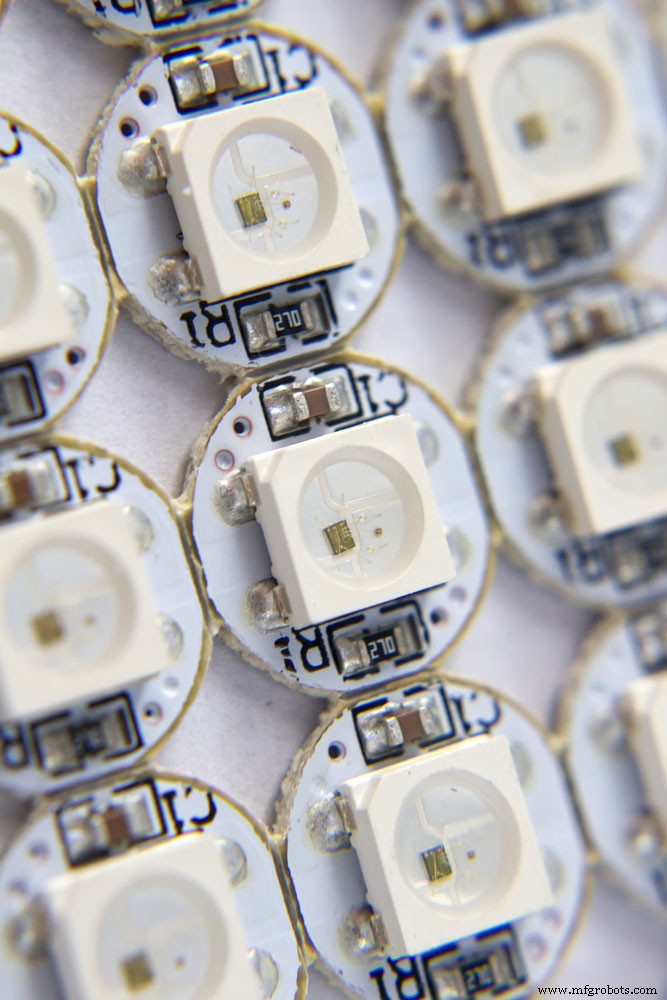

WS2812B (улучшенная версия)

Улучшенная конструкция WS2812: выше эффективность и стабильность. В корпусе 5050 интегрированы RGB чип + управляющая схема. Встроенная ИС общается по 1-проводному интерфейсу. Есть схема реформирования сигнала (signal reshaping) и умный защелкивающий порт данных — обеспечивает каскадное соединение без деградации сигнала.

Адресуемые LED: каждый пиксель управляется индивидуально (яркость и цвет) → сложные световые эффекты.

Механические отличия

При похожем размере корпуса (5050):

• WS2812: 6 выводов (пэдов)

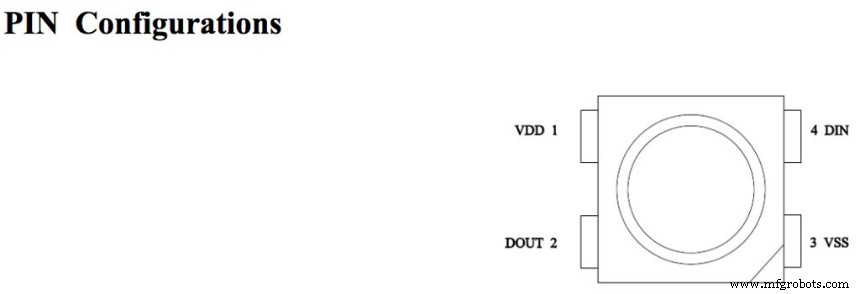

• WS2812B: 4 вывода

Уменьшение выводов увеличило расстояние между соседними пэдами — снижает риск коротких замыканий при пайке.

Выводы питания VDD и VSS расположены диагонально — улучшает распределение тока и стабильность при больших токах. Широкие полигоны GND и VCC на PCB улучшают питание.

Яркость и однородность цвета

Главное преимущество WS2812B — лучшая однородность цвета и более высокая яркость по сравнению с WS2812.

Улучшенная внутренняя структура

В WS2812B разделены области RGB-светодиода и управляющей логики (модифицированная структура). Результат:

• Более надежное управление
• Лучшее теплоотведение (кристаллы разделены)
• Модули работают независимо, корота внутренних связей → еще больше стабильности

Защита от переполюсовки (Reverse Polarity Protection)

WS2812B имеет встроенную схему защиты от переполюсовки питания (VSS/VDD). Можно случайно поменять + и - местами — чип не сгорит. Критично важно при работе с лентами и внешними БП больших токов.

Заключение

WS2812B — однозначно лучше: выше яркость, лучше цвет, надежнее структура, защита от переполюсовки, удобнее пайка (4 пэда). Для новых проектов выбирайте WS2812B (или более новые WS2813/WS2815 с резервной линией данных). Узнайте больше о работе RGB лент — обращайтесь к нам!
