Выбор правильной фрезы для ЧПУ: типы, материалы, советы по финишу
В отличие от сверл, движущихся только по оси, фрезы выполняют боковые резы — универсальны. Фрезы создают пазы, впаивают, сверлят, копируют, растачивают во всех направлениях. При выборе фрезы для ЧПУ на решение влияют минимум три фактора: желаемая форма, материал заготовки, шероховатость поверхности. Но переменных больше.
Ниже — подробный разбор типов фрез и критериев выбора под ваши задачу.
Как выбрать фрезу

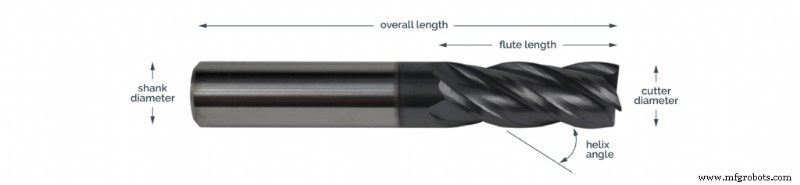

Базовая геометрия фрезы и названия секций, которые будем использовать:
Часто просят выбрать фрезы по типу, числу зубьев, покрытию. Эти параметры критичны для успеха обработки.
Понимание типов фрез и их применений
| Тип | Идентификация | Применения |
| Цилиндрические фрезы (Square end mills) | Также flat end mills; острые углы, 90° для плоского дна паза | Универсальный инструмент: профилирование, пазы, торцевая/плоская фрезеровка, впаивание |
| Фрезы Велдона (Weldon end mills) | Плоский срез на шанке против выключения при обработке | Легкое извлечение при обработке твердых металлов (титан) |
| Шаровые фрезы (Ball end mills) | Радиус = 1/2 диаметра реза | Многомерные контуры в пресс-формах, литьевых формах |
| Радиусные фрезы (Radius / Bullnose end mills) | Квадратный нос со скругленными углами для равномерного распределения сил резания | Резка заданного радиуса, фрезеровка форм |
| Финишные фрезы (Finisher end mills) | Один квадратный зуб + много зубьев для гладкой поверхности | Торцевая фрезеровка, где нужны и высокая производительность, и чистая отделка |
| Сверло-фрезы (Drill end mills) | Точка 60° или 90° на конце, 2 или 4 режущих ребра | Центровка, сверление, фрезеровка, фасовка |
| Черновые фрезы (Roughing end mills) | Много зубьев на лентах для снятия большого объема за проход | Быстрое снятие больших объемов материала в ущерб отделке |
| Фасочные фрезы (Rounding end mills) | Профиль 90° со скругленными углами для снятия острых кромок без сколов | Скругление острых внешних кромок заготовки |
| Фрезы для подрезки (Undercutting end mills) | Шаровый нос с изогнутыми кромками на длинном шанке — как леденец на палочке | Создание подрезок при многокоординатной обработке |
Измеряйте вылет (stickout)
Stickout — общая длина фрезы. Один тип может иметь разные длины. Идеальный stickout определяется глубиной резания. Слишком короткий — риск столкновения шпинделя с заготовкой. Слишком длинный — дефлекта шанка против силы резания. Правило: глубина реза всегда меньше длины ленты — используйте как метрику при выборе.
Выбирайте оптимальное число зубьев
Зубья — глубокие спиралевые режущие кромки под шанком для удаления стружки. Число зубьев влияет на: интенсивность удаления стружки, шероховатость поверхности, требуемую подачу. Если приоритет — высокая производительность по стружке или мягкие металлы (алюминий) — лучше 2–3 зубья. Больше зубьев — выше качество поверхности ценой более высокой подачи.
Выбирайте материал реза
Материал реза должен быть тверже заготовки для переноса тепла. Фрезы из двух материалов: быстрорежущая сталь (Р6М5 / HSS) и вольфрамовый карбид. Сравнение:
| HSS | Вольфрамовый карбид | |
| Цена | Дешево | Дорого |
| Рекомендуется для | Прерывистые резы | Непрерывные резы |
| Скорость резания | Низкая | Высокая |
| Состав | Сталь (металл) | Вольфрам, углерод, кобальт (керметик) |
| Износостойкость при высоких t° | Низкая | Высокая |
| Отделка | Плохая | Высокое качество |
Благодаря износостойкости, высоким скоростям, качеству отделки карбидные резы востребованы больше HSS. Дополнительно фрезы покрывают TiAlN (нитрид титана-алюминия) — повышает скорость резания до 25%.
Выбирайте правильное направление спирали
Два типа по спирали: upcut и downcut. Upcut выталкивает стружку вверх, но ворсит верхнюю кромку. Downcut — наоборот. Если нужна чистая кромка и сверху, и снизу — выбирайте компрессионную фрезу (compression cutter), дающую чистый край на обоих концах для фанеры, композитов, ламинатов.
