Мастерство ЧПУ-обработки: 3 ключевых принципа точности и производительности

ЧПУ-обработка — лучший способ обеспечить точное изготовление деталей для телекома. Компьютерные технологии позволяют проектировать и производить сложные специальные детали. Если вы обращаетесь к ЧПУ, вот принципы, которым нужно следовать.

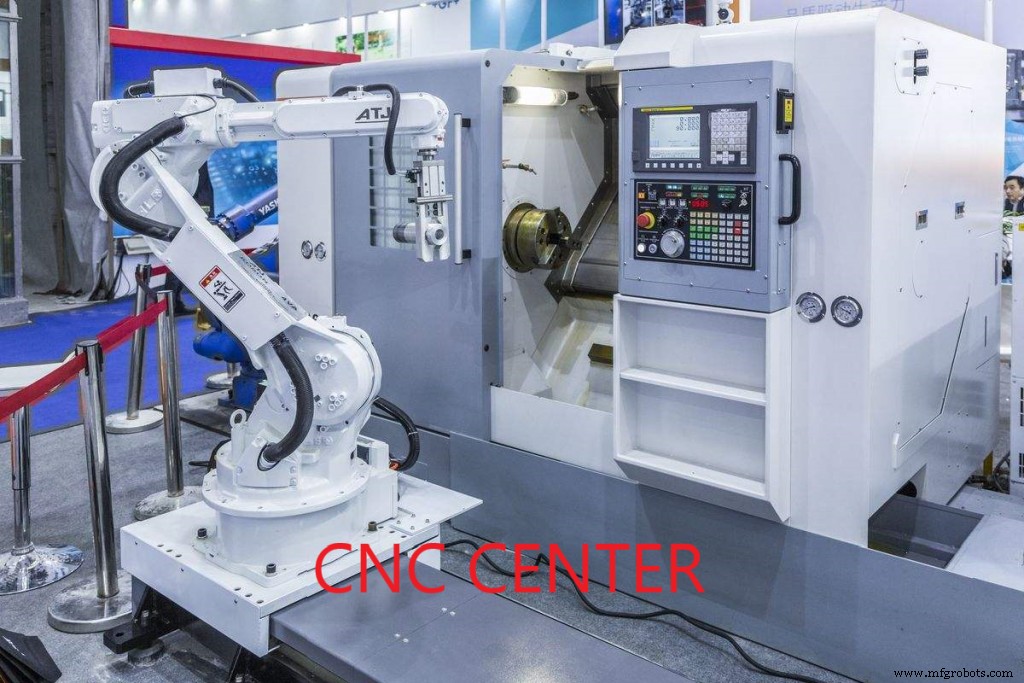

Что означает ЧПУ? Что делает ЧПУ-станок?

ЧПУ (CNC) — Computer Numerical Control (числовое программное управление). Это компьютерный интерфейс, управляемый оператором. Он считывает инструкции из файла о том, как изготовить деталь, и преобразует их в команды станку. Программисты создают управляющие программы в CAM-системах. Инструкции задают и контролируют движение по каждой оси. Ось — направление движения компонента станка. Большинство ЧПУ-станков имеют 2 и более осей (зависит от типа станка и изделия).

Хорошо знаете ЧПУ? А знаете ли вы о 3 основных принципах процесса? Что они дают напрямую в обработке? Разберем детально.

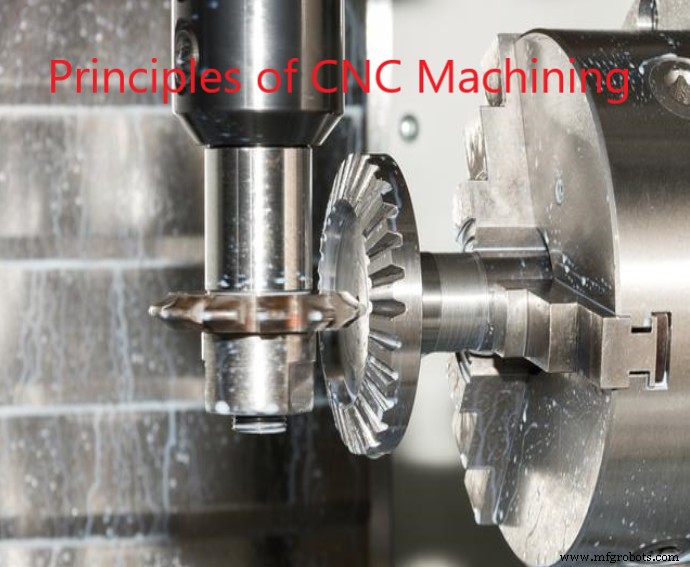

Принцип 1: Максимальная концентрация операций и однократное позиционирование

Обработка детали должна быть максимально сконцентрирована на ЧПУ-станке, особенно на ЦОС — деталь полностью обрабатывается в одной установке. Концентрация операций экономит количество станков и установок, предотвращает ошибки повторного позиционирования, повышает производительность. Для систем с высокыми требованиями к коаксиальности: все коаксиальные отверстия обрабатываются последовательно со сменой инструментов после одной установки, затем — остальные отверстия. Это улучшает коаксиальность всей системы.

Принцип 2: Сначала черновая, потом чистовая

При разделении процессов по критериям точности, жесткости, деформации деталей, процессы разделяют по признаку черновой/чистовой: получистовая и чистовая — после завершения всей черновой. Для каждой обрабатываемой поверхности порядок: черновая — получистовая — чистовая. При черновой: максимально используют производительность станка и режущие свойства инструмента при условии качества, стойкости инструмента, жесткости СОИ (станок-оснастка-инструмент-деталь), стремятся к большей глубине резания. Создают равномерные остатки на чистовую. При чистовой — главное: точность и качество поверхности.

Поэтому финальный контур при чистовой должен выполняться последним проходом непрерывно. Для качества нормальный запас на чистовую — 0.2–0.6 мм. Желательно пауза между черновой и чистовой для восстановления деформаций после черновой — повышает точность.

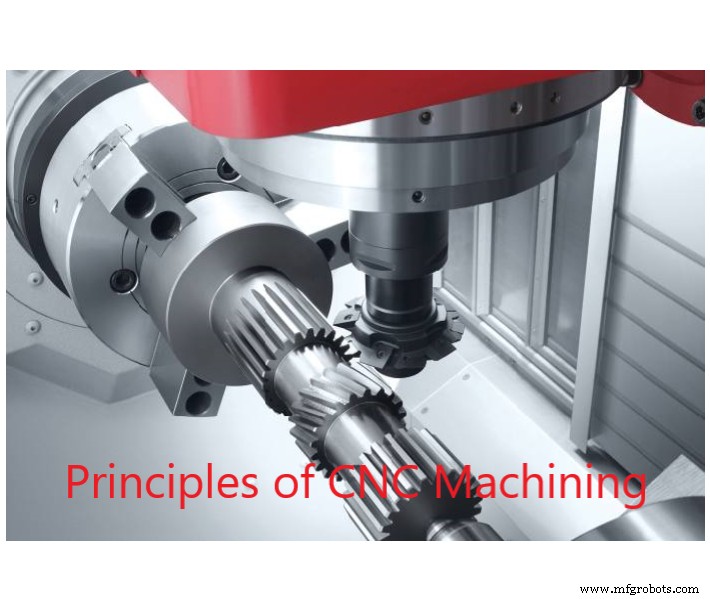

Принцип 3: Ближнее перед дальним, поверхность перед отверстием

В зависимости от расстояния от точки установки инструмента: сначала обрабатывают участки ближе к точке установки, потом дальше — сокращается холостое перемещение инструмента. Для ЧПУ-точения это также поддерживает жесткость заготовки/полуфабриката и улучшает условия резания.

Для деталей с фрезерованием плоскостей и растачиванием отверстий: сначала фрезеруют плоскость, потом растачивают. При фрезеровании большие силы резания деформируют деталь. Сначала фрезеровка — деформация восстанавливается — потом растачивание, обеспечивая точность отверстия. Если наоборот: при фрезеровании после растачивания на краях отверстия образуются заусенцы, ухудшающие сборку.

Главная особенность ЧПУ-обработки — ключевая роль в машиностроении: авиация, ракеты, двигатели. ЧПУ-детали для самолетов/ракет: нулевые детали, крупные размеры, сложные формы; для двигателей: малые размеры, высокая точность. Поэтому выбор ЧПУ-станков в этих отраслях разный. Глубокие знания ЧПУ — как «крылья тигру» в отрасли. Надеемся, статья помогла.
