Ключевые компоненты блоковой системы: устройство, виды и применение

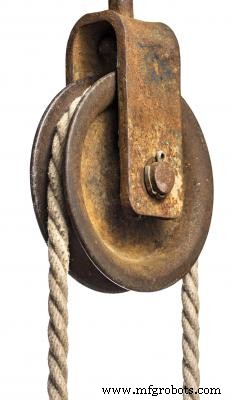

Что такое блок (pulley)?

Блок (pulley) — простой станок, уменьшающий усилие для подъема груза. Состоит из канавчатого колеса на оси/валу и веревки/ременя в канавке. Три основные части: колесо, ось, веревка. Преимущество: меняет направление и точку приложения силы, облегчая подъем.

Конструктивные детали

• Канавки на ободе удерживают веревку/ремень от слетания.
• Веревку натягивают: ослабленный ремень приведет к проскальзыванию и отказу системы.
• Колеса вращаются на центральном валу, фиксируются шпонкой (key) — вclavине, вбитой так, чтобы связать колесо и вал. Плотная посадка исключает вращение колеса на валу.

Виды блоков и механическое преимущество

• Неподвижный блок (fixed pulley): ось закреплена на опоре. Механического преимущества нет (усилие равно весу), но меняет направление силы.
• Подвижный блок (movable pulley): ось свободна, движется с грузом. Один конец веревки закреплен, усилие на другом конце дает двукратное преимущество (сила в 2 раза меньше веса).
• Составные блоки (compound pulleys): комбинация неподвижных и подвижных. Усилие меньше половины веса груза.

Полиспаст (block and tackle)

Вид составного блока: несколько блоков на каждой оси. Оптимально использует компоненты для подъема сверхтяжелых грузов (погрузка с судов). Архимед построил первый полиспаст и с другими составными блоками переместил полностью загруженный военный корабль.

Применение

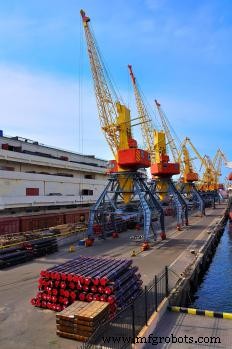

Полиспасты в кранах, подъеме парусов. Блоки критичны в аэрокосмике, автопроме, альпинизме и спасательных операциях.

Дополнительная информация: бытовые примеры и DIY

Что такое блоки?

Простой станок: веревка на канавчатом колесе на оси. Гибкий элемент: верёвка, цепь, ремень, трос. Функции: подъем тяжестей, транспортировка, передача мощности, распределение веса, смена направления, передача энергии и движения. Простота делает их повсеместными.

Примеры в быту:

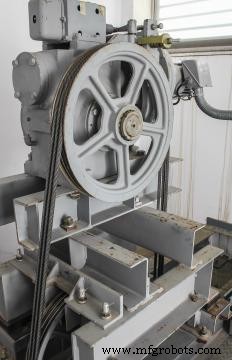

• Лифты
• Подъем ведра с колодца
• Скалолазание
• Театральные занавесы
• Жалюзи с шнуром
• Тренажеры
• Штабы флагов
• Цепи потолочных вентиляторов
• Строительная техника

Блоки существуют с 287–212 гг. до н.э. и до сих пор незаменимы.

Как работают блоки

Три основных типа: подвижный, неподвижный, составной.

• Неподвижный: закреплен на опоре. Тяжесть поднимается при тяге свободного конца вниз. Меняет направление силы, гравитация помогает. Пример: ведро из колодца.
• Подвижный: блок закреплен на грузе. Один конец веревки фиксирован. Пример: тиролина (zipline).
• Составной: система из 2+ блоков с веревкой между ними. Чем больше блоков, тем выше механическое преимущество. Типично для кранов.

Как сделать блок своими руками

Нужны: проволочная вешалка, кусачки, пустая катушка от ниток, плоскогубцы, шнур, легкий груз. Инструкция для неподвижного блока:

1. Кусачками разрезать середину нижней перекладины вешалки.
2. Развести разрез, надеть катушку на один конец.
3. Продеть оба конца провода в центр катушки, выкрутить концы плоскогубцами вокруг катушки для фиксации.
4. Отрезать шнур (длина = 2× расстояние от пола до вешалки), перекинуть через катушку.
5. Привязать легкий груз (шайбы) к одному концу, поставить на пол, свободный конец висит.

Тянув свободный конец вниз, поднимаете груз. Катушка вращается на вешалке, трение снижается, подъем облегчается.
