Повышение точности и эффективности ЧПУ-обработки: 4 проверенные стратегии

Часто обработка деталей срочна, а ЧПУ-обработка — трудоемкий и затратный процесс. Как повысить производительность без потери точности? JTR подготовил ключевые рекомендации.

При достаточной жесткости системы: черновая обработка — большая глубина резания для уменьшения переходов и роста производительности; чистовая — малая глубина для высокого качества поверхности.

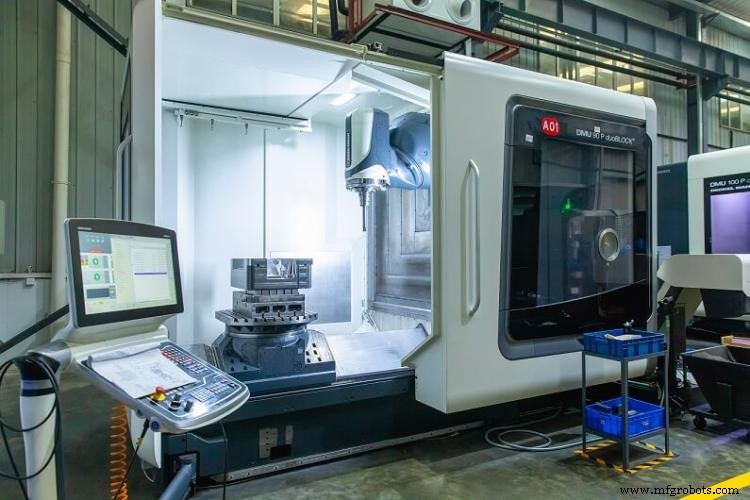

На итоговую точность и производительность влияют не только сам станок, но и правильный выбор маршрута, инструмента и его установки, режимов резания, навыки программирования и оперативный контроль размеров. Необходим комплексный подход.

Навыки программирования — прямой фактор точности

ЧПУ-программирование — база обработки. Качество программы напрямую определяет точность и эффективность. Рассмотрим ключевые аспекты.

Гибкое использование основной программы и подпрограмм

При обработке сложных форм с повторяющимися элементами используйте подпрограммы: вызывайте их многократно из основной. Это гарантирует единство размеров и ускоряет обработку.

Снижение накопленной ошибки ЧПУ

Инкрементное программирование (от предыдущей точки) накапливает ошибку. Используйте абсолютное программирование (от нуля детали) — каждый блок отсчитывается от базы, исключая накопление погрешностей.

Точность обработки — степень соответствия реальных геометрических параметров (размер, форма, положение) заданным. Погрешность — разница между ними. Чем меньше погрешность, выше точность. Допуск на чертеже — критерий приемлемости.

Методы повышения точности обработки

Регулировка технологической системы

① Метод пробных резаний: резание — замер — коррекция — повтор, до достижения размера. Низкая производительность, для единичного/малого серийного производства.
② Метод предварительной настройки: требуемый размер задается предварительной настройкой станка, оснастки, детали, инструмента. Высокая производительность, для серийного производства.

Снижение погрешностей станка

— Повышение точности вращения шпинделя: высокоточные подшипники (катящиеся, гидродинамические, гидростатические).
— Повышение точности сопряженных деталей: отверстия станины, шейки шпинделя, прилегание подшипника.
— Измерение и компенсация радиального биения.
— Правильный предзатяж подшипников: устранение зазоров, повышение жесткости, уравнивание ошибок тел качения.
— Исключение передачи ошибок вращения шпинделя на деталь.

Снижение погрешностей кинематической цепи

(1) Минимум звеньев, короткая цепь, высокая точность.
(2) Понижающие передачи ближе к выходу — меньше передаточное число.
(3) Высокая точность конечных звеньев.

Снижение износа инструмента

(1) Переточка до стадии острого износа.
(2) Специальные охлаждающие смазочные жидкости.
(3) Материал режущей части соответствует технологическим требованиям.

Снижение деформаций от сил резания

(1) Повышение жесткости системы, особенно слабых звеньев.
(2) Уменьшение нагрузки и ее вариаций.

Снижение тепловых деформаций

(1) Уменьшение тепловыделения и изоляция источников тепла.
(2) Выравнивание температурного поля.
(3) Рациональная конструкция и базирование узлов станка.
(4) Ускорение теплообмена.
(5) Контроль температуры окружающей среды.

Снижение остаточных напряжений

(1) Введение термической обработки для снятия внутренних напряжений.
(2) Рациональная последовательность операций.

Грамотная технологическая подготовка эффективно повышает точность деталей.

Рациональное назначение маршрута обработки

Оптимизация маршрута и последовательности операций — основа качественного программирования. Учитывают траекторию и способ подачи.

При ЧПУ-фрезеровке выбирают способ подачи по технологическим требованиям для обеспечения точности и производительности. При фрезеровке внешнего контура плоской детали траекторию входа/выхода инструмента ведут по продолжению линии контура — избегают следов на стыке. Выбирают nizhnyuyu или verkhnyuyu фрезеровку в зависимости от условий.

Выбор и правильная установка инструмента

Инструмент напрямую воздействует на деталь — его выбор и установка критичны для точности и качества поверхности. В ЦОС инструменты заранее загружены в магазин и во время работы не меняются произвольно. Принципы: удобство установки/настройки, высокая жесткость, долговечность, точность.

Рациональный выбор режимов резания

Определение режимов — ключевое содержание технологии ЧПУ-обработки. Параметры главных движений (скорость резания, глубина резания, подача) влияют на точность, производительность, износ инструмента. Принцип: при допускающей жесткости — большая глубина при черновой (меньше переходов, выше производительность), малая глубина при чистовой — для качества поверхности.
