QX5252:Как использовать микросхему драйвера солнечного светодиода

Садовые фонари и уличные фонари должны оставаться включенными, особенно ночью. По этой причине солнечные панели играют очень важную роль. Инженеры ценят QX5252 ASIC для домашних и промышленных светодиодных светильников для газонов.

Поэтому, если вы увлечены изготовлением светодиодных схем своими руками, вам пригодится QX5252. Здесь мы расскажем все об этой ИС, о том, как она работает и как использовать ИС в проектах.

1. Конфигурация контактов Qx5252

<тд>1 / 6 <тд>4 / 3 <тд>– / 5 <тд>2 / 7 <тд>3 / 2

Название булавки	Тип пакета ТО-94 / ДИП-8	Тип булавки
СБАТ	Входной контакт
LX	Выходной контакт
ЛС	Входной контакт
БАТ	Выходной контакт
ВСС	Заземляющий контакт
НЗ	– / 1, 4 и 8	Не подключено.

Чтобы узнать больше, обратитесь к техническому описанию QX5252.

Источник:Creative Commons.

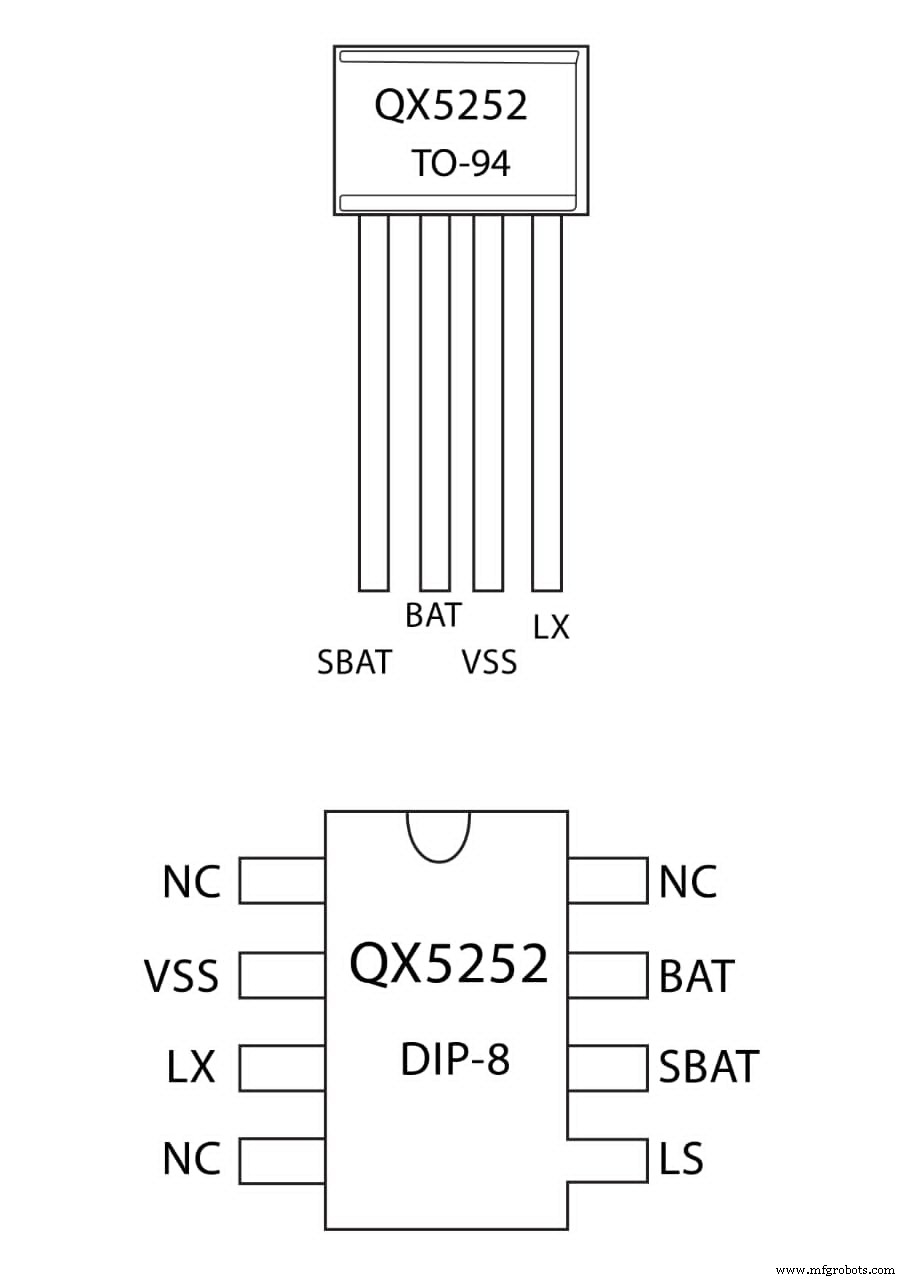

(Изображение, показывающее контакты QX5252)

2. Функции и характеристики

• Во-первых, рабочее напряжение находится в диапазоне от 0,9 В до 1,5 В.
• Далее выходной ток от 3 мА до 300 мА.
• QX5252 имеет запатентованную функцию чрезмерного разряда, которая позволяет ему выключаться.
• Кроме того, он имеет встроенную функцию переключения управления освещением.
• Кроме того, имеется встроенный диод Шоттки.
• Для этого требуется только один внешний индуктор и ток покоя 17 мкА.
• Эта микросхема работает на основе технологии CMOS и потребляет мало энергии.
• Еще одна замечательная особенность этой микросхемы — автоматическая зарядка.
• Наконец, QX5252 поставляется в корпусе DIP-8 и 4-контактном корпусе TO-94.

3. Как работает QX5252?

Во-первых, интегральная схема QX5252 заряжает аккумуляторную батарею с помощью солнечных элементов, когда еще светло. В этом случае достаточно одной батареи Ni-H или батареи AA.

Он передает энергию от солнечной батареи 2,5 В на аккумулятор 1,2 В для зарядки. Напряжение заряда заряженной батареи теперь превышает 3 В. Он повышает напряжение батареи, а затем питает светодиод.

Однако вам нужно использовать светодиод при правильном напряжении. Следовательно, вам нужна катушка индуктивности в качестве повышающего преобразователя. При частоте генерации около 100 кГц светодиоды получают достаточное выходное напряжение через контакт LX.

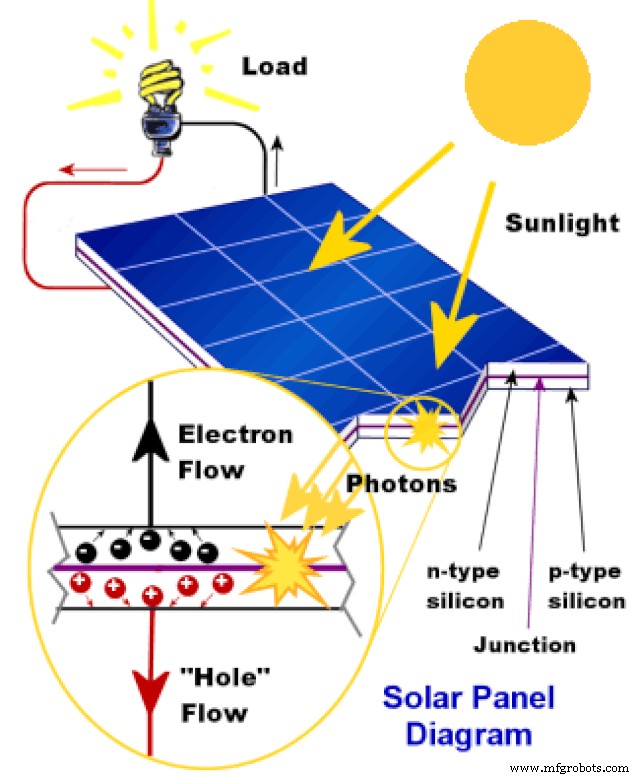

(Схема, показывающая, как работает панель солнечных батарей).

4. Как использовать QX5252?

Драйвер солнечного светодиода QX5252 работает с очень простыми компонентами. Далее идут материалы, необходимые для начала работы.

Материалы для подготовки

• IC1, QX5252.
• Солнечная панель.
• Аккумуляторная батарея — AG8 1,55 В.
• Внешний индуктор, L1.
• Синий светодиод 0805 SMD или светодиод любого цвета.

Однако для эффективного получения желаемых результатов необходимо настроить мощность светодиода.

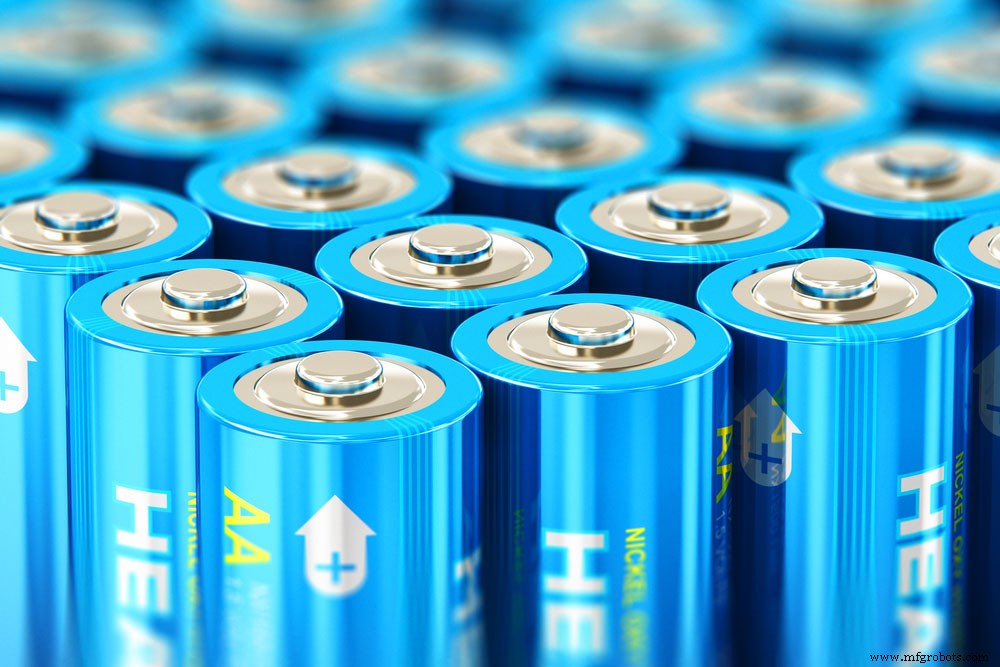

(Куча щелочных батареек типа АА).

Настройки питания светодиодов

Здесь индуктивность помогает определить мощность, потребляемую светодиодом.

Настройки переключателя управления вспышкой

С одной стороны, микросхема драйвера QX5252F позволяет напрямую управлять солнечными панелями.

Другая сторона — QX5252E. Однако для использования этой стороны LS вам потребуется нормальное сопротивление и светочувствительный резистор. Следовательно, вы устанавливаете напряжение LS, используя:

VLS =[R1/(R1+R2)] VIN

Поэтому светодиод гаснет, когда 0,3*VIN меньше VLS. Но, когда 0,22 * VIN выше, чем VLS, разомкните светодиод переключателя управления вспышкой.

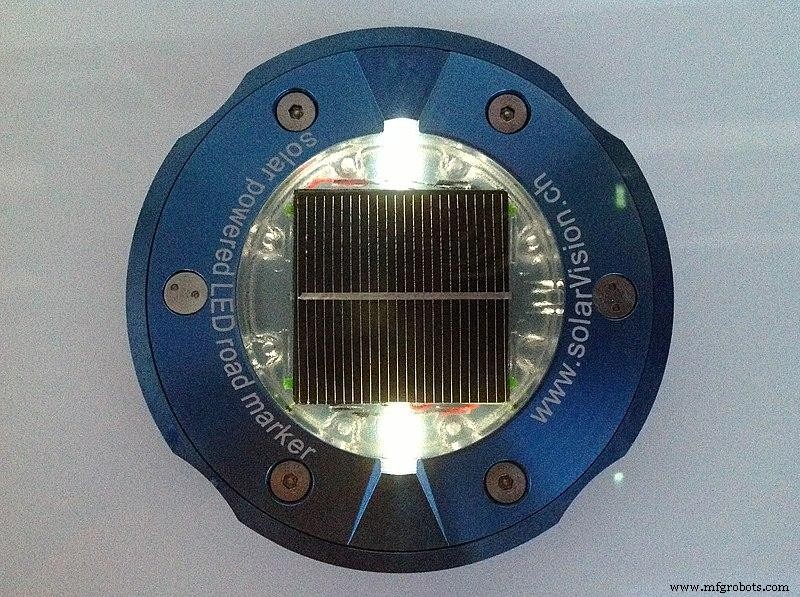

(Драйвер светодиода солнечной панели).

Питание различных светодиодов с помощью QX5252

Источник:Creative Commons

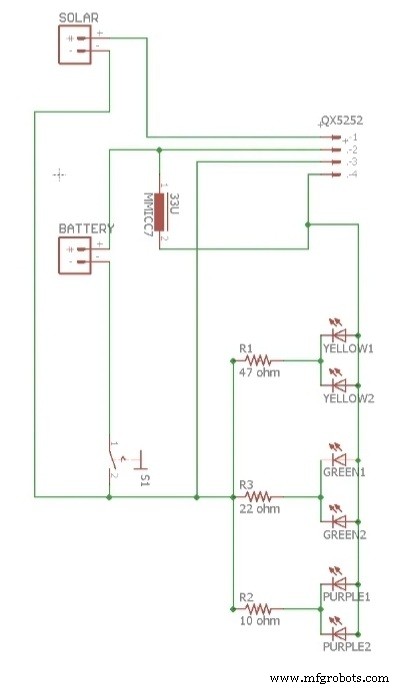

(Схема подключения QX5252)

Заключение

QX5252 — это солнечный драйвер светодиодов со специализированной микросхемой, использующей несколько цепей для питания светодиодов.

Самостоятельно спроектировать схемы освещения несложно. Особенно, если у вас есть правильная помощь, становится даже проще, когда у вас есть все необходимые материалы в одном месте. Итак, свяжитесь с нами сегодня, чтобы начать прямо сейчас.
