Мастерство LED-драйверов: полное руководство по эффективному освещению

Интересуетесь энергосберегающей электроникой? Тогда знаете: LED-лампы обладают высокой энергоэффективностью и долгим сроком службы. Но большинство не знает: LED PCB-лампы требуют специальных устройств для работы — LED-драйверы. Они аналогичны балластам в низковольтных трансформаторах или люминесцентных лампах.

Они отвечают за электричество, поступающее на LED.

Но LED-драйверы — коварная технология: много типов, часто перегружает информацией.

Поэтому мы подробно разберем LED-драйверы. Хотите узнать больше?

Оставайтесь с нами.

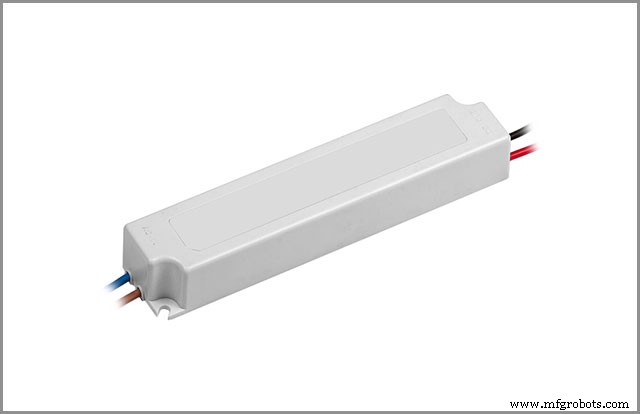

Что такое LED-драйвер?

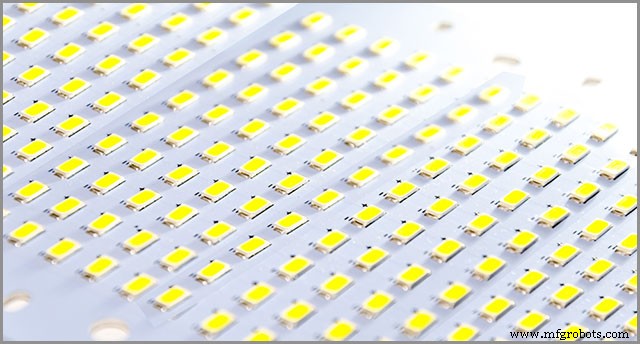

Просто: электрический компонент, управляющий питанием одного LED или многослойных LED PCB. Кратко: жизненно важная часть LED-схемы. Работа без LED-драйвера = гибель LED-системы.

LED-драйверы — идеальный выбор, если хотите, чтобы LED служил долго. Как? Защищают LED от перегрева и перенапряжений.

Как самодостаточный блок питания с характеристиками, похожими на LED, драйвер предотвращает термический разгон (thermal runaway). Компенсирует изменения прямого напряжения (forward voltage), обеспечивая стабильный ток.

Каковы преимущества LED-драйверов?

LED работают на низком напряжении 12–24 В постоянного тока. Даже если вход — высокое напряжение 120–277 В переменного тока, LED-драйвер выпрямляет ток. Понижает переменный ток до постоянного. Или балансирует высокое напряжение до низкого.

LED-драйверы защищают LED от нестабильности тока/напряжения. Изменения напряжения в LED ведут к колебаниям тока. Выходной свет LED пропорционален питанию. LED имеют рабочий диапазон. Слишком мало или много тока → свет меняется или быстрый деградация из-за перегрева.

Итого, два главных преимущества:

1. Преобразование AC в DC.
2. Поддержка тока/напряжения в цепи без падения ниже номинала.

Когда LED-драйвер становится необходимым?

Вообще, каждый источник LED-света нужен в LED-драйвере. Но главный вопрос: «Нужно ли покупать отдельно?» Некоторые LED имеют интегрированный драйвер в колбе. Бытовые LED (большинство) идут с драйвером. Пример: лампы с базой GU24/GU10 или E26/E27 — 120 В.

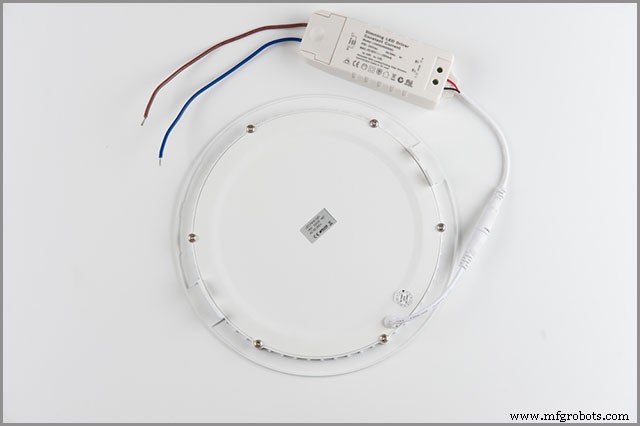

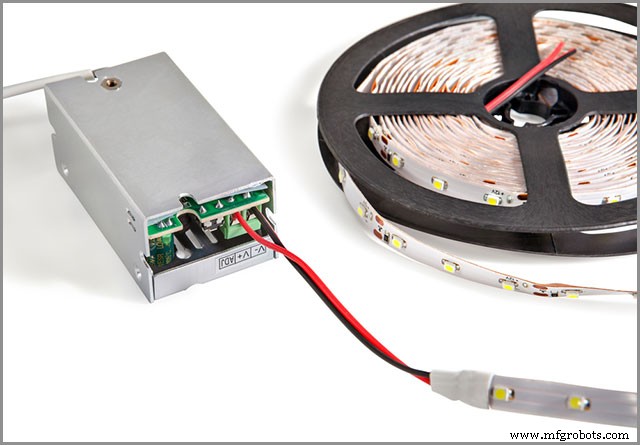

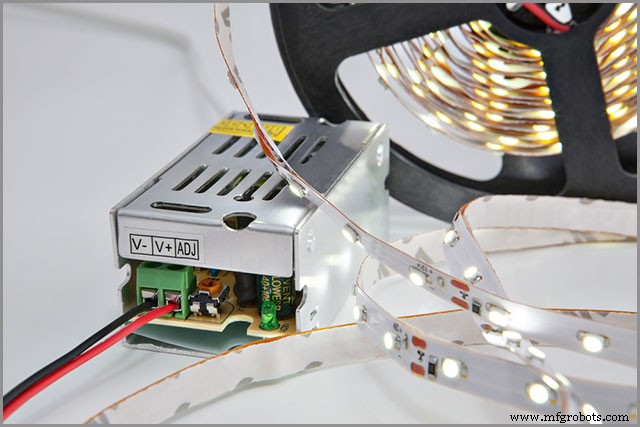

Но низковольтные LED: ленты, MR-лампы, уличные светильники, панели, определенные приборы — нуждаются в отдельном LED-драйвере для нормальной работы.

Короткий ответ: при работе с низковольтными LED — нужны LED-драйверы. Для бытовых ламп 120 В — нет.

Типы LED-драйверов

Каждый драйвер ниже работает с конкретными электрическими требованиями.

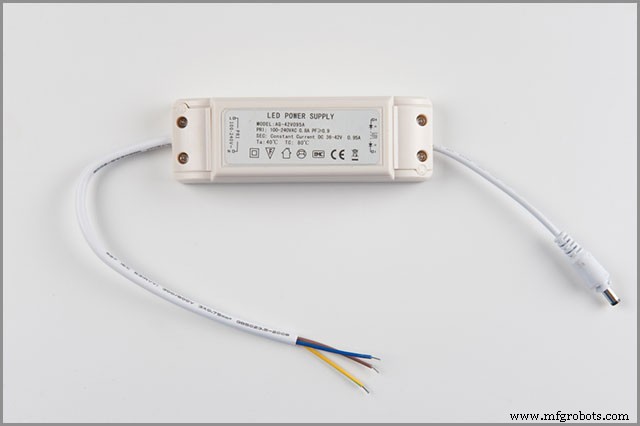

Постоянный ток (Constant-Current)

Требует диапазон выходных напряжений и фиксированный выходной ток. Constant-current: специфический выходной ток (мА или А) с массивом напряжений, зависящих от нагрузки/мощности LED.

Постоянное напряжение (Constant-Voltage)

Фиксированное выходное напряжение + макс. выходной ток. Ток LED регулируется внутренним constant-current драйвером или простыми резисторами — внутри LED-модуля.

Требуют одно стабильное напряжение, обычно 12 или 24 В DC.

AC LED-драйверы

Технически работают с лампами накаливания или низковольтными галогенными. Нет минимальной нагрузки на трансформатор. Но AC LED-драйверы не работают с обычными трансформаторами из-за неспособности детектировать низкое напряжение.

Регулируемые LED-драйверы (Dimmable)

Позволяют диммировать LED-свет. Разрешают диммирование constant voltage LED. Достигают за счет уменьшения ведущего тока к LED-лампе.

Применения LED-драйверов

Автомобильные LED-драйверы

Отличите интерьер и экстерьер авто качественными авто LED-драйверами в зонах:

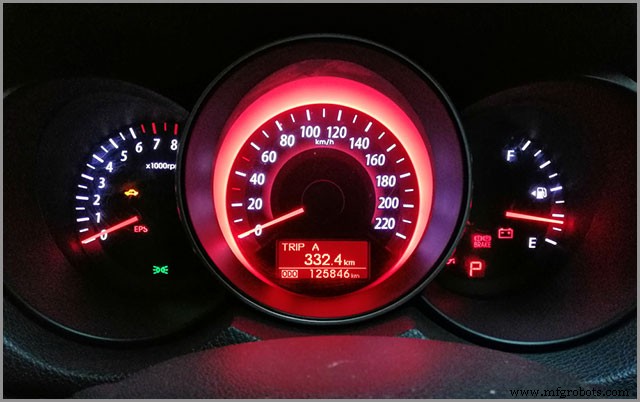

• Инфотейнмент и приборная панель (Cluster)

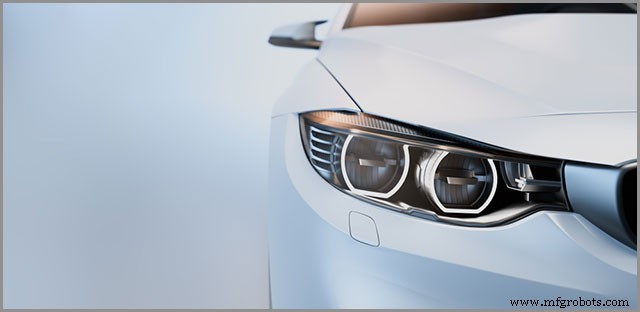

• Передние фары (Anterior Headlights)

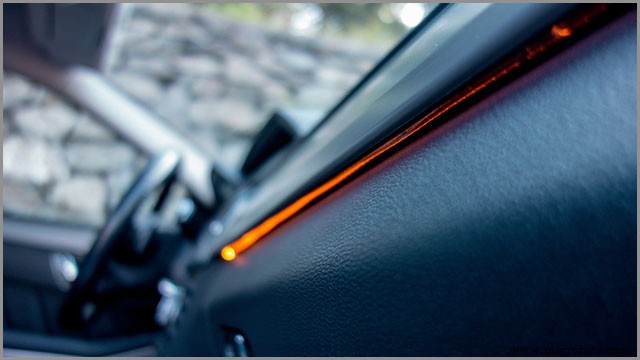

• Задние фары и салонное освещение

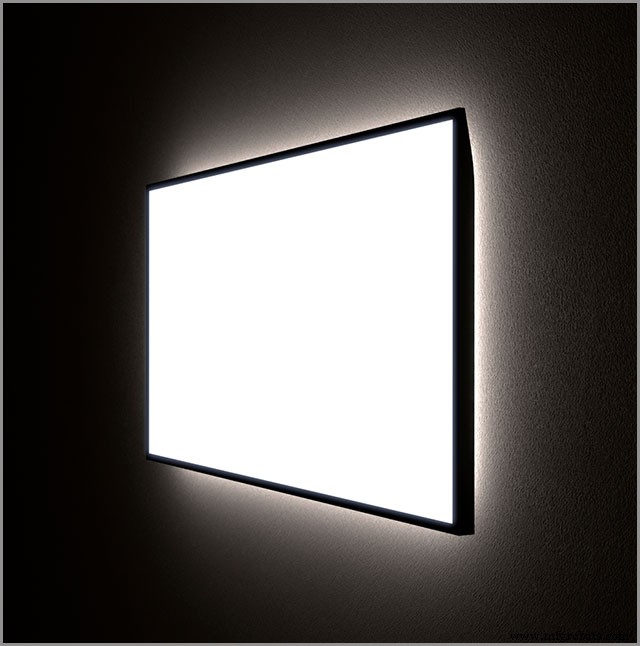

LED-драйверы подсветки (Backlight)

Используют специфическую систему димминга для подсветки LCD-панелей.

LED-драйверы освещения (Illumination)

С иллюминационными LED-драйверами можно установить ИК-подсветку для электроники. Достигается мультитопологическим контроллером постоянного тока.

RGB LED-драйверы

RGB LED-драйверы добавляют индикацию или анимацию к полихроматическим LED-массивам. Обычно совместимы с распространенными интерфейсами.

LED-драйверы дисплеев

Регулируют конкретные LED-строки с низким и высоким потреблением. Будь то крупный узкопиксельный или матричный решение для микро/мини LED цифровой вывески — эти драйверы работают.

Как выбрать правильный LED-драйвер?

Учитывайте эти факторы перед выбором:

DC Dimming (Прямоточный димминг)

Нужен диммируемый LED? Планируете менять яркость? Выбирайте диммируемый блок питания/драйвер. Легко найти по спецификациям. Там же: совместимые типы диммеров.

Требования к питанию

Напряжение вашего света — первое, на что смотреть. Если LED нужен 20 В — берите 20-вольтовый драйвер.

Суть: драйвер должен выдавать правильную выходную мощность. Правило: выход в указанном диапазоне вашего света.

Для constant-voltage — смотрите диапазон напряжения. Для constant-current — и ток, и напряжение.

Заметьте входное напряжение предлагаемого LED. Драйвер должен принимать входное напряжение LED. Тогда легко понизить до адекватного выходного.

Также учтите мощность (ваттаж). Берите драйвер с макс. ваттажем > ваттажа света.

Коэффициент мощности (Power Factor)

Показывает нагрузку драйвера на электросеть. Диапазон -1 до 1. Стандарт ~0,9 или выше. Чем ближе к 1 — выше эффективность драйвера.

Безопасность

Разные стандарты для LED-драйверов. UL Class 1 и 2. UL Class 1 — драйверы с высоковольтным выходом. Нужны меры предосторожности в приборе. Размещает больше LED — эффективнее.

UL Class 2 — не нужна серьезная защита на уровне LED. Соответствует UL1310. Безопаснее, но ограничение по количеству LED.

IP-рейтинг — еще тип безопасности: что предлагает корпус драйвера. IP67 = защита от пыли и временного погружения в воду.

Эффективность

Важно: сколько входной мощности драйвер тратит на питание LED. В процентах. Ожидайте 80–85%.

Калькулятор LED-драйвера

Расчет прост: умножьте суммарную мощность на 1.2.

Пример: 10 LED по 5 Вт = 50 Вт суммарно.

50 × 1,2 = 60.

Расчетный драйвер = 60 Вт — нужный блок питания для 10 LED.

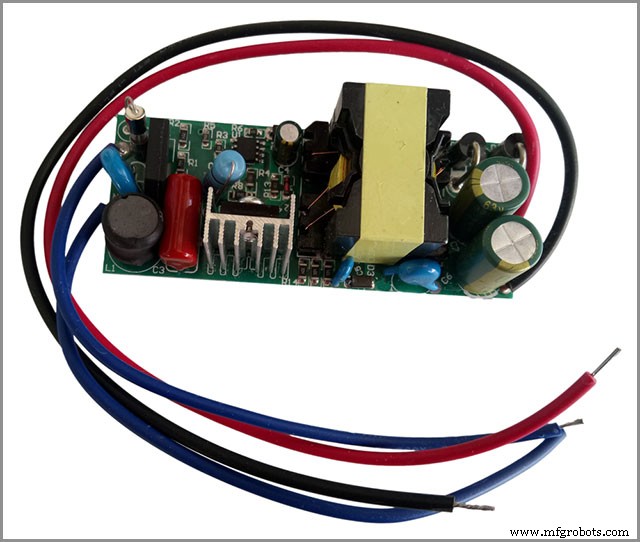

Как работает схема LED-драйвера?

Схема начинается с AC-конденсатора. Конденсатор подключен к сети последовательно. После — резистор 390 кОм параллельно конденсатору.

Это разряжает конденсатор при отсутствии питания. Далее — резистор 10 кОм между выпрямителем и сетью. Полноволновой мостовый выпрямитель меняет ток. LED преобразует входящее AC в DC. Конденсатор 4,7 мкФ фильтрует выход выпрямителя. Стабилитрон контролирует выход моста. Конденсатор 47 мкФ фильтрует выход стабилитрона. Отфильтрованный сигнал идет на LED.

Траблшутинг LED-драйвера

Траблшутинг при преждевременном отказе драйвера. Может потребоваться замена.

Замена LED-драйвера

Перед заменой убедитесь: драйвер сервисопригоден. Подтвердите: новый драйвер работает идентично оригиналу. Те же характеристики. Тогда впишется в то же место и будет работать идеально. Несоответствие = проблемы безопасности или производительности.

Как протестировать LED-драйвер?

Способы тестирования:

• С резисторами для нагрузки
• С электронными нагрузками в режиме CV (Constant Voltage)
• С использованием LED

Любой метод — у каждого свои минусы.

Частые вопросы (FAQ)

Сколько служат LED-драйверы? Типично — 3 года.

LED-драйвер = трансформатор? Нет. Разная нагрузка и выходная совместимость. LED-драйвер выдает DC. Трансформатор — AC.

Можно ли использовать LED-драйвер как блок питания? Да, если выходное напряжение дает constant-voltage.

Как подключить LED-драйвер к питанию? Убедитесь: LED-свет имеет такую же мощность, как трансформатор. Соедините красный и черный провода драйвера с источником питания.

Разница между LED-драйвером и блоком питания? LED-драйвер управляет выходным током. Блок питания дает постоянное напряжение.

Заключительные слова

LED-драйверы — настоящее дело. Неудивительно: управляющая схема, заставляющая LED работать правильно.

Но перед покупкой учитывайте факторы из статьи. Так вы избежите опасностей безопасности.
