Беспыловой и свинцовый припой: экспертное сравнение и практическое руководство

Почти вся электроника использует припой как «клей» для крепления компонентов к печатной плате. Независимо от того, выбираете вы свинцовый или безсвинцовый припой, их функции практически идентичны. Однако разные продукты и области применения могут требовать специфические типы припоя.

Выбор припоя напрямую влияет на процесс пайки. Неправильный выбор приведет к технологическим сложностям. Для качественной пайки достаточно углубить теоретические знания о типах и свойствах припоев.

В зависимости от задач можно выбрать между свинцовым и безсвинцовым припоем. У каждого метода есть свои преимущества и недостатки. Чтобы обеспечить качество паяных соединений, необходимо подобрать оптимальный вариант для конкретного применения.

1. Что такое припой?

Итак, что такое припой? Почему используют безсвинцовый припой вместо свинцового? Есть ли у них недостатки? В этой статье подробно рассматривается сравнение безсвинцового и свинцового припоя. После прочтения вы будете хорошо ориентироваться в этом вопросе.

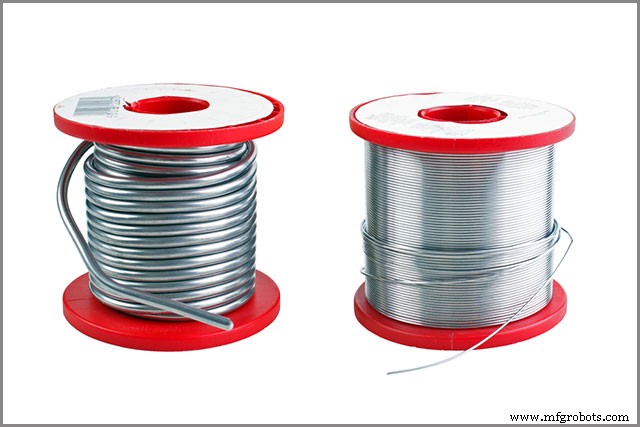

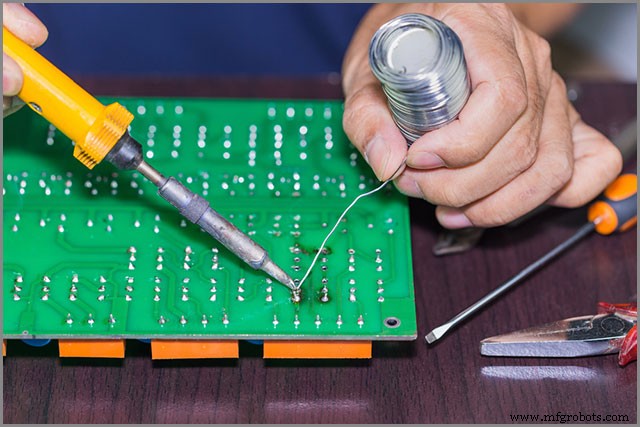

Припой — это металлический сплав, традиционно состоящий из свинца и олова, который плавится при нагревании паяльником. Температура нагрева достигает 600 °F (около 315 °C). После остывания образуется надежное электрическое соединение.

Традиционный припой в электронике — это смесь 40% свинца и 60% олова (обозначение Sn60/Pb40). Важно отметить: разные типы припоев используются для разных целей. Припой также широко применяется в сантехнике.

В электронике стандартным является эвтектический сплав 63% олова и 37% свинца (Sn63/Pb37), плавящийся при 183 °C. Термин «эвтектика» означает, что сплав плавится при температуре ниже, чем любой из его компонентов по отдельности.

2. Безсвинцовый припой против свинцового

Теперь, когда мы знаем, что такое припой, разберемся с безсвинцовым и свинцовым вариантами. Каковы сферы применения свинцового припоя? Ниже — подробное сравнение и ключевые преимущества свинцового припоя в электронике.

Стремление сократить использование свинца в электронике привело к повсеместному внедрению безсвинцовых припоев. По экологическим и медицинским причинам директивы (в частности, RoHS) запрещают коммерческое применение свинцовых припоев. Это значит, что традиционные припои с содержанием свинца недоступны для серийного производства (хотя для любительских целей могут использоваться).

В последние годы традиционный олово-свинцовый припой активно вытесняется безсвинцовыми аналогами. На рынке представлено несколько составов, например, 99,3% олово + 0,7% медь (Sn99.3/Cu0.7).

Для любителей и домашних мастеров это не создает проблем: новые безсвинцовые припои работают практически так же, как традиционные.

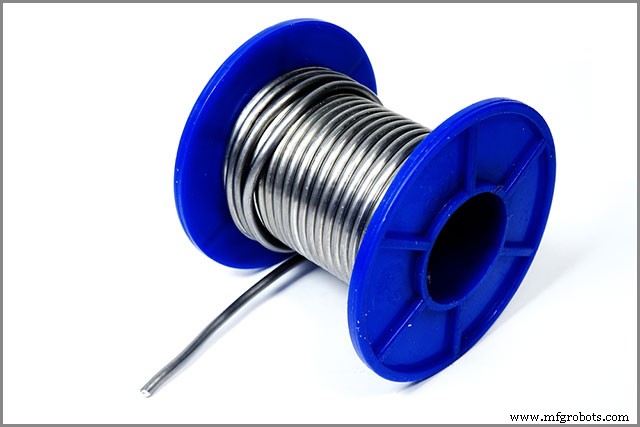

Свинцовый припой

Свинцовый припой стал основой электроники. Классический состав — 60% олово / 40% свинец (Sn60/Pb40). Температура плавления — 183–190 °C. Благодаря низкой температуре плавления его называют «мягким припоем». Он также препятствует росту оловянных усов (whiskers).

Причины использования свинцового припоя多数: большинство радиолюбителей предпочитают его в своих проектах. Некоммерческие изделия не подпадают под строгие требования RoHS.

Свинцовый припой удобен за низкую температуру плавления: не требуется сильный нагрев, время остывания меньше, что снижает риск «холодных» пайок. Расход припоя ниже, а значит — меньше отходов и ниже затраты.

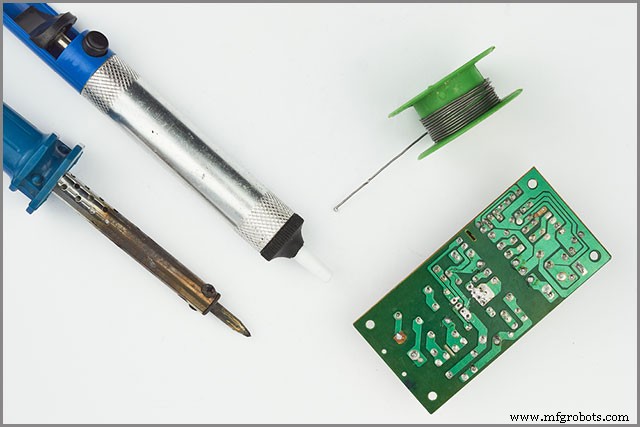

3. Почему используют безсвинцовый припой?

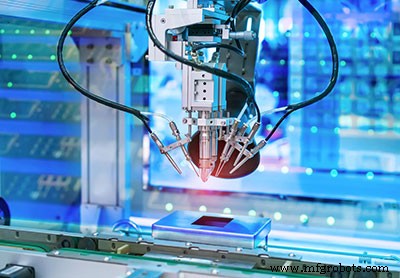

Сборщики PCB, перешедшие на безсвинцовый припой, отмечают его преимущества.

Новые требования RoHS

Главная причина — соответствие директиве RoHS (Restriction of Hazardous Substances). Она затрагивает всю электронную промышленность. Директива Европейского союза ограничивает использование опасных веществ в электронике. С 1 июля 2006 года все продукты должны соответствовать RoHS. Помимо свинца, запрещены: гексавалентный хром, фталаты (BBP, DBP, DEHP, DIBP) и др.

Защита окружающей среды

Свинц, попадающий в почву, воздух и воду, накапливается в окружающей среде. Из бензина он загрязняет воздух в городах, оседает у трасс, попадает в водоемы, нанося вред экосистемам и здоровью людей. Высокие дозы свинца вызывают анемию, поражение почек, мозга, нервной системы. Для беременных женщин особенно опасен — нарушает развитие плода.

Лучшее качество пайки PCB

Безсвинцовые припои не растекаются при рефлоу, что улучшает качество пайки. При их использовании нет быстрого износа трафаретов и других проблем. Свинцовые припои чаще дают пустоты (voids) и подъемы филет в металлизированных отверстиях. Результаты пайки безсвинцовым припоем выше: компоненты держатся надежнее.

4. Недостатки безсвинцового припоя по сравнению со свинцовым

Свинцовый припой проще в обращении

Безсвинцовый припой работает хорошо, но в некоторых аспектах свинцовый выигрывает. Свинцовый припой легче паять: он лучше смачивает поверхности, быстрее плавится. Обучение пайке обычно проходит на свинцовом припое. Примечание: свинец токсичен при попадании в организм, меры предосторожности обязательны.

Низкая температура плавления

Безсвинцовые припои плавятся при ~217 °C (422 °F), свинцовые — при 183 °C (361 °F). Компоненты и материалы платы должны выдерживать более высокие температуры.

Меньше проблем с наконечником паяльника

Высокие температуры безсвинцовой пайки требуют мощных паяльников, что ускоряет износ и окисление стинга. При свинцовой пайке этого можно избежать.

Отсутствие поверхностного натяжения

Главный недостаток безсвинцовых припоев — низкое поверхностное натяжение. Они хуже удерживают компоненты под воздействием вибраций и термоциклов.

Срок хранения

Флюс в свинцовом припое дольше сохраняет активность. Безсвинцовые припои быстрее окисляются на воздухе, срок хранения в 2 раза короче.

5. Производительные различия: безсвинцовый vs свинцовый припой

Разница в температуре плавления

Температура плавления свинцового припоя ~183 °C, безсвинцового — 217 °C. Высокая температура приводит к окислению припоя и может повредить электролитические конденсаторы. Требуется больше времени на нагрев (dwell time).

Смачиваемость (Wettability)

Смачиваемость — качество распределения расплавленного припоя на пайке. Безсвинцовый припой смачивает медленнее, шов получается серым и матовым. Свинцовые швы — блестящие, чистые. Плохая смачиваемость ведет к браку плат.

Рабочие температуры

Безсвинцовая пайка требует более высоких температур паяльника и переплавки, чем свинцовая.

6. Физические различия

Основное отличие — сырье. При добавлении свинцовой пасты используется свинцовый флюс, при безсвинцовой — безсвинцовый флюс.

По применению: свинцовый припой — для хобби и некоммерческих проектов (не под RoHS). Безсвинцовый — для серийного производства под RoHS.

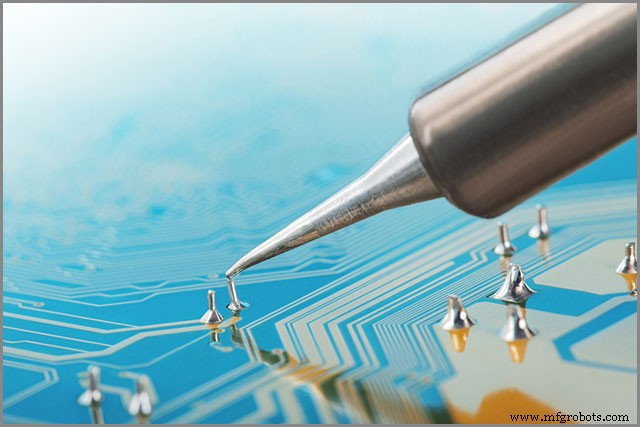

Внешний вид: безсвинцовые швы — серые, матовые, шероховатые. Свинцовые — блестящие, гладкие, полированные. Плотность: свинцовый припой ~8,5 г/см³, безсвинцовый ~3,5 г/см³ (зависит от конкретного сплава).

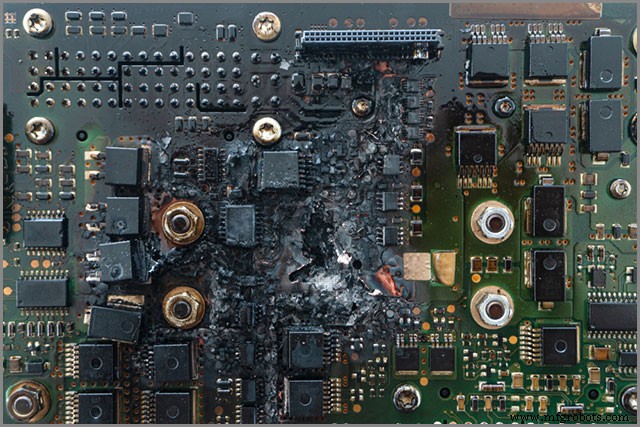

7. Дефекты, вызванные безсвинцовым припоем

Безсвинцовая пайка (RoHS) давно стандарта, но имеет характерные дефекты, особенно на толстых многослойных платах.

Оловянные усы (Tin Whiskers)

Проводящие иглообразные выросты на поверхности оловя. Вызывают короткие замыкания. Для предотвращения нужен опыт работы с безсвинцовым припоем.

Рост металлических дендритов

Дендриты — ветвистые металлические отложения на изоляторах платы. Образуются под действием ионной миграции, вызывают КЗ.

Образование CAF (Conductive Anodic Filament)

Проводящие нити анода возникают из электрохимических реакций. Приводят к отказу плат. Своевременное обнаружение критично.

Оловья чума (Tin Pest)

Спонтанный фазовый переход белого олова (β-Sn, 7,30 г/см³) в серое (α-Sn, 5,77 г/см³) при t < 13 °C. Теоретически опасен, на практике редок из-за примесей в сплаве.

Другие дефекты: загрязнение медью, эрозия меди, подъем филет, усадка, низкая текучесть, узкие технологические окна. Современные технологии пайки позволяют минимизировать эти риски.

8. Как выбрать лучшее паяльное решение?

Долгое время свинцовый припой был универсальным. Но открылись вредные эффекты свинца: поражение печени, почек, опасность для беременных. Начался переход на безсвинцовые припои. Крупные производители требуют их использования.

Сегодня безсвинцовый припой применяется почти во всех устройствах, несмотря на сложности (высокая температура плавления). Проблемы решаются постепенно.

Выбор зависит от проекта:

• Хоббист / обучение / некоммерческий проект: свинцовый припой идеален. Дешевле, проще в работе, RoHS не применяется.
• Коммерческий производитель / продажа изделий: безсвинцовый припой обязателен. Экологично, безопасно для здоровья, дает лучшие результаты пайки. Если качество и соответствие стандартам — приоритет, выбирайте безсвинцовый припой.

Резюме

Полное руководство по выбору между безсвинцовым и свинцовым припоем. В зависимости от проекта выбирайте подходящий вариант. Для коммерческих изделий избегайте свинцового припоя — риск нарушения законодательства. Безсвинцовая пайка дает лучшие результаты.
