Максимизация эффективности производства с 턴кей (Turnkey) сервисами печатных плат

Производители печатных плат по всему миру конкурируют за снижение издержек, но не в ущерб качеству. Желание обеспечить и улучшить качество толкает их к turnkey (под ключ) сервисам. При аутсорсинге значительных процессов сторонним фирмам качество становится проблемой.

Услуги «под одной крышей» решают это. Как использовать turnkey PCB для эффективного производства? Статья раскрывает преимущества и помогает выбрать лучшего поставщика с полным циклом как долгосрочного партнёра.

(Turnkey PCB сборка под одной крышей)

1. Что такое Turnkey PCB?

Turnkey печатная плата — продукт, готовый к немедленному использованию заказчиком. В контексте PCB: поставщик берёт на себя весь цикл проекта — от закупки компонентов до сборки, тестирования и отгрузки.

Полное turnkey-решение даёт проектировщику свободу фокусироваться на дизайне, пока поставщик решает всё остальное. Популярность turnkey растёт невиданными темпами.

2. Необходимый процесс Turnkey PCB

Хотите лёгкий и качественный turnkey процесс? Понимайте этапы.

Закупка компонентов (Sourcing)

Первый этап. Поставщик закупает все детали для сборки. Критично: работа с проверенными дистрибьюторами (Digi-Key, Mouser, Arrow, Avnet и т.д.) — гарантия оригинальности и сроков.

Проектная поддержка (Design Assistance / DFM)

Сразу после закупки. Критично для аутсорсинга дизайна и производства. Правильный DFM: снижение затрат разработки, сокращение цикла, плавный переход от прототипа к серии.

Сборка (Assembly)

Монтаж компонентов на плату. Лучшие результаты — на специализированных автоматических линиях (SMT/THT).

Тестирование (Testing)

Функциональное тестирование, AOI (автооптический контроль), ICT (in-circuit test), flying probe. Гарантия отсутствия брака на выходе.

Прототипирование (Prototyping)

Перед серией — мелкая партия для проверки концепции (proof-of-concept).

Управление устареванием (Obsolescence Management)

Анализ компонентов на предмет выхода из производства. План заранее замены на аналоги. Поддержка длительного жизненного цикла изделия.

Послепродажное обслуживание (Aftermarket Services)

Снятие нагрузки с основного оборудования. Стабильный денежный поток в спады экономики. Меньше зависит от внешней среды.

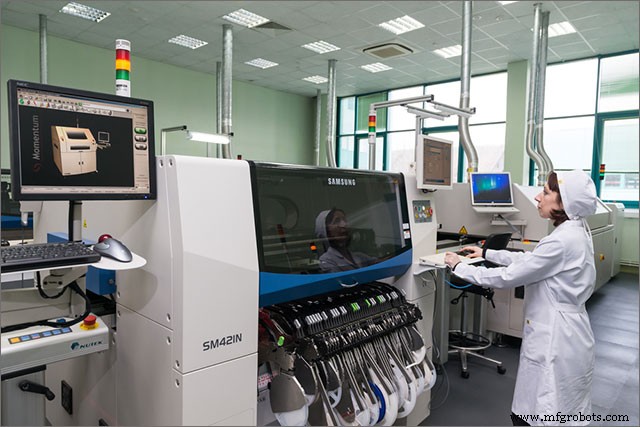

(Turnkey SMT. Упрощает работу pick-and-place машины на стадии сборки)

3. Частичный (Partial) и Полный (Complete/Full) Turnkey

Ищете ассемблера для нового продукта? Вам предложат: partial или full turnkey?

Partial Turnkey

Вы поставляете: голую печатную плату + часть компонентов (например, специфические IC, разъёмы). Поставщик закупает остальное (пассивку, стандартные чипы) и собирает. Дешевле и быстрее, если у вас уже есть платы или критичные компоненты.

Full / Complete Turnkey

Поставщик делает всё: плата, все компоненты, сборка, тест, упаковка, отгрузка. Вы только ставите заказ. Производитель помогает составить BOM и план проекта «с нуля».

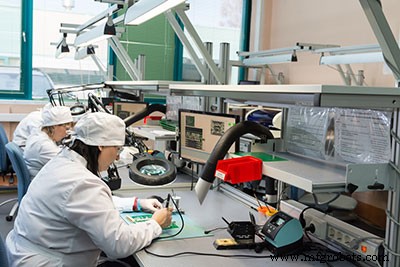

(Инженер, выполняющий полный turnkey)

4. Преимущества Turnkey PCB

4.1 Сокращение производственных сроков

Репутабельный turnkey-производитель имеет оптимизированный процесс.

Единый производственный канал

Один контракт — нет необходимости координировать несколько фирм. Меньше стресса, несовместимостей, потерь времени.

Упрощённая закупка

Самостоятельный поиск компонентов — долго, утомительно, риск ошибок (не тот компонент). У turnkey-поставщика — отношения с крупными дистрибьюторами, быстрые котировки, гарантия наличия.

Сокращение логистики

Перевозка между фирмами съедает время. Нужен тёский turnaround — консолидируйте сервисы у одного поставщика.

4.2 Меньше ошибок при сборке

Множество компаний = ошибки коммуникации (язык, часовые пояса). Turnkey-команда: дизайн и производство работают в связке, передача этап к этапу без потерь.

4.3 Простота управления

Один партнёр — один контакт. Не нужно бегать между фирмами. Всё прозрачно и управляемо.

4.4 Гибкость: малые и большие партии

Полные turnkey-поставщики объединяют заказы в крупные партии для экономии. Облачное ПО позволяет управлять и малыми, и большими сериями быстро и удобно.

4.5 Прозрачный мониторинг, трекинг и отчётность

Полная видимость: отчёт по каждому этапу, реальный трекинг заказов, гарантия качества отчётности.

4.6 Котировки в реальном времени и онлайн-заказ

Мгновенный расчёт стоимости на сайте. Бесшовный онлайн-процесс заказа.

(Собранные turnkey платы, готовые к рынку)

5. Недостатки Turnkey PCB

Несмотря на плюсы, есть риски.

Стихийные бедствия и технические проблемы цеха

Turnkey требует опасных химикатов. Риск инцидентов, остановки производства.

Технические проблемы оборудования

Сложное оборудование ломается. Ремонт дорогой и долгий.

Юридические проблемы

В некоторых странах законы запрещают использование отдельных материалов/технологий для turnkey. Риск штрафов и судов.

Сложность управления персоналом

Много процессов под одной крышей — сложнее HR, обучение, безопасность, дисциплина.

(Инженер, размышляющий о недостатках turnkey)

6. Как получить котировку на Turnkey PCB сборку

Процесс прост, особенно если вы «в теме». Два основных пути.

6.1 Необходимая информация для котировки

Точно предоставьте производителю всё нужное. Без данных — неверный результат. Базовый пакет:

Спецификация материалов (Bill of Materials — BOM)

Формат: Excel (предпочтительно) или CSV/PDF. Excel — сортировка, фильтры, поиск. Обязательные колонки: описание компонента, референс-десигнатор (RefDes), производитель, partid (MPN), количество. Информация для SMT-монтажа.

Гербер-файлы (Gerber Files)

Стандарт описания образов плат: медь, сверловка, паяльная маска, шелкография. Форматы: RS-274-D, RS-274X, DWG, DXF. Обязательны перед стартом производства. Некоторые CM просят дизайн-файлы (Altium, KiCad, Eagle) для turnkey-заказов. При получении — мгновенная котировка.

Размеры изделия (Product Size)

Габариты платы (Д×Ш×В) или количество плат в панели. Критично для расчёта материалов и логистики. Без этого — производство невозможно.

Упаковка и доставка (Packaging & Shipping Info)

Упаковка защищает при транспортировке. Доставка — куда и как слать. Ошибки = задержки, утеря. Указывайте точно при заказе. Обычно фрахт organise сам CM (особенно китайские поставщики), но можно свой.

6.2 Способы получить котировку

Онлайн-котировка PCB

Самый быстрый способ. Удобные сайты производителей с открытыми калькуляторами. Цена полностью собранной платы за минуты.

Онлайн-котировка PCB Assembly (SMT)

Отдельный калькулятор стоимости сборки: компоненты + монтаж. Тоже в интернете, детально.

(Высокостоимостные turnkey собранные платы)

7. Что предлагает WellPCB?

Как ведущий кастомный производитель печатных плат, WellPCB покрывает все ваши turnkey-потребности под одной крышей: лучшее оборудование, кадры, технологии. Быстрый переход от прототипа к серии.

• Точные котировки менее чем за сутки
• Полный turnkey-цикл не более 3 дней
• DFM для устранения долгих переделок дизайна
• Качественные материалы от проверенных поставщиков
• Плавный переход от прототипирования к серийному производству
• Выдающаяся поддержка на всем пути turnkey-процесса

Резюме

Ничего не так дорого и долго, как производство у разных поставщиков. Потеря времени и денег. Решение — turnkey производство.

Дешевле, проще управление, меньше ошибок. Реальные котировки, прозрачный трекинг. Нужны срочные one-stop услуги?

Звоните сегодня — поделимся экспертизой. Помогли тысячам компаний. Сделайте нас первым выбором — не пожалеете.
