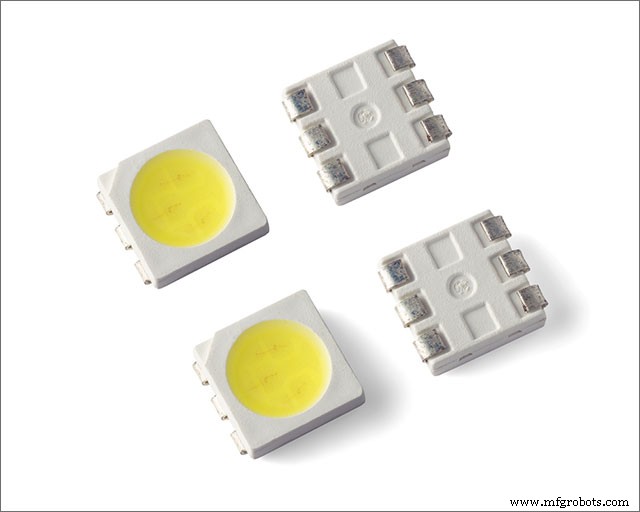

Пакеты PLCC:что это такое и как мы их используем

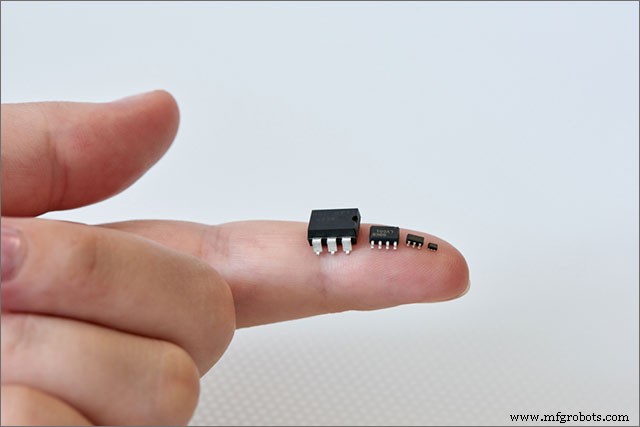

Существует множество различных типов корпусов для поверхностного монтажа (SMD), от держателей ударных чипов (BCC) до четырехъядерных плоских пакетов (QFP). Однако одним из наиболее распространенных является пластиковый носитель для микросхем (PLCC).

Прежде чем вы узнаете о пайке, важно понять, как работают интегральные схемы (ИС) и какой метод их монтажа на печатной плате является наиболее эффективным.

Тем не менее, в этом руководстве мы объясним, что такое корпус PLCC и чем он отличается от других SMD. Из этого вы сможете увидеть, как это может быть полезно для вас.

Что такое PLCC?

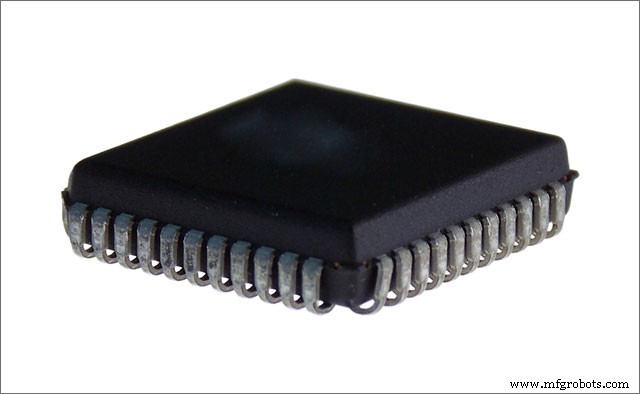

Как вы уже должны знать, PLCC расшифровывается как «пластмассовый чип-носитель». Это тип упаковки устройства для поверхностного монтажа. Он содержит интегральную схему (или чип) в прямоугольной/квадратной форме. PLCC является более выгодным с точки зрения цены усовершенствованием по сравнению с керамическим безвыводным держателем микросхемы (CLCC).

На сегодняшний день это один из самых распространенных чип-носителей. Первоначально он вышел в 1976 году, но не получил массовой адаптации до начала 80-х.

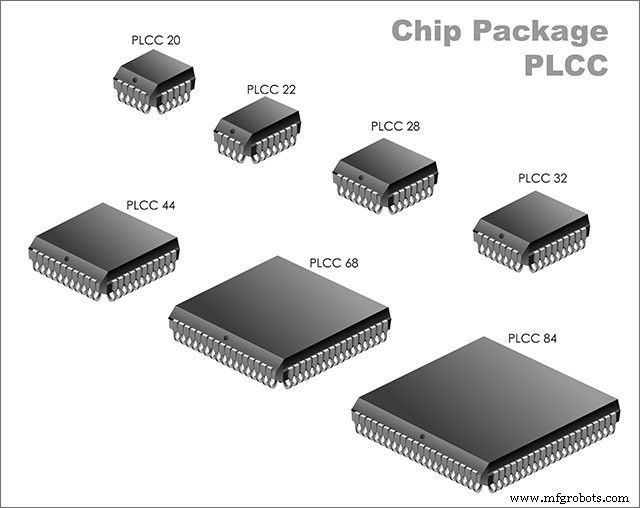

Вы получаете два типа пакетов; квадратная упаковка (стандарт МО-047) и прямоугольная упаковка (МО-052). Категоризация для квадратного корпуса появилась в 1984 году, а стандарт для прямоугольного корпуса был принят в 1985 году. В PLCC используется J-образный вывод, в отличие от выводов в форме крыла чайки, которые можно найти на некоторых плоских SMD. /Р>

Есть два форм-фактора, с которыми вы можете столкнуться при использовании PLCC. Вы получаете версию с отводом тепла и версию без отвода тепла. Обе версии выглядят почти одинаково.

J-образная форма вывода позволяет либо припаять PLCC непосредственно к печатной плате, либо установить его на разъеме. Это позволяет заменить PLCC без переделки платы. В настоящее время вы получаете PLCC, изготовленные из зеленого материала, а также безвыводные носители микросхем. Подробнее о LCC мы поговорим в следующем разделе.

Пакеты PLCC– Что такое пакет LCC

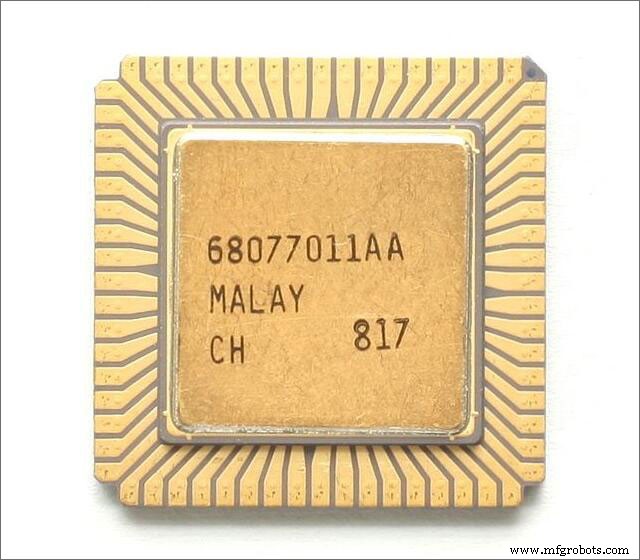

Вы можете рассматривать LCC как следующую эволюцию держателей чипов с пластиковыми выводами. LCC означает безвыводные чип-носители. Вместо выводов LCC имеют штырьки внизу у краев корпуса. LCC могут быть пластиковыми или керамическими.

Плюсы пакетов PLCC

Каковы преимущества использования корпусов PLCC SMD?

• Производить их дешевле, чем керамические безвыводные держатели микросхем (CLCC).
• Вы можете либо припаять PLCC к поверхности платы, либо подключить его к сокету. Если ваш PLCC содержит программируемое логическое устройство (чип PLD), то вы можете запрограммировать его самостоятельно, а затем подключить к плате. Это позволяет тестировать систему и устранять неполадки, особенно в тех случаях, когда встроенное программирование недоступно.
• Благодаря J-образному выводу PLCC занимает меньше места, чем L-образный вывод и вывод типа «крыло чайки» в SMD, таких как четырехъядерный плоский пакет. В то время как выводы QFP загибаются наружу в носок, выводы PLCC загибаются в пятку.
• Поскольку PLCC можно подключить к сокету, можно избежать повреждения микросхемы внутри носителя. Вам не придется припаивать его непосредственно к плате, что позволяет избежать использования тепла вблизи чипа.

Пакеты PLCC– Пакеты PLCC и LCC

Таким образом, ключевое различие между этими двумя пакетами заключается в том, что в пакете PLCC есть выводы, а в пакете LCC — нет. Вместо этого в корпусе LCC используются вертикально утопленные металлические прокладки по внешним краям.

LCC чрезвычайно популярны, потому что они легкие, универсальные, и вы можете использовать их в ситуациях, когда вам может понадобиться монтировать и демонтировать микросхему (например, микропроцессор) вместо того, чтобы полностью припаивать ее к плате.

Как и PLCC, LCC бывают квадратными или прямоугольными. Кроме того, вы можете получить их с пластиковым или керамическим корпусом. Опять же, LCC монтируются на поверхность, но их нельзя припаять к плате. В этом отношении PLCC более универсальны, так как их можно либо припаять, либо установить на поверхность в сокет.

Вкратце

У вас есть множество вариантов монтажа ИС. В этом руководстве мы рассмотрели, что такое пластмассовые держатели чипов с выводами. Мы определили их преимущества и сравнили с бесвыводными чипоносителями. Это должно послужить основой для вашего следующего решения о том, какой тип SMD вы выберете для интеграции с вашей печатной платой.

Тем не менее, мы надеемся, что вам понравилось читать это руководство и оно оказалось полезным. Как всегда, спасибо за чтение.
