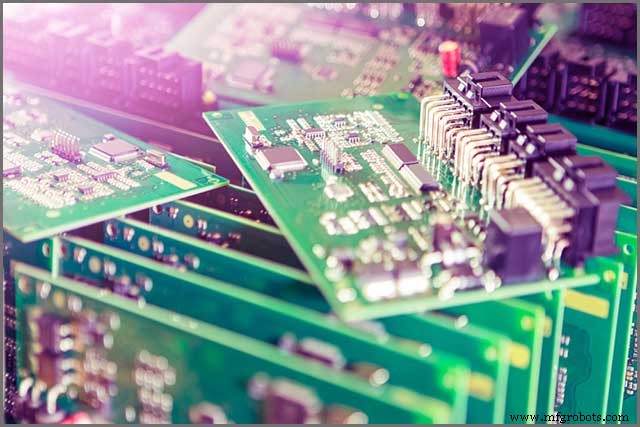

Ключевые аспекты высококачественного производства печатных плат

Печатные платы (PCB) — «мозг» почти любого электронного устройства. Центр управления, критически важная часть. Плохой стек (stack-up) или дизайн → устройство не работает. Статья: 9 критически важных моментов производства PCB, чтобы избежать дорогостоящих ошибок.

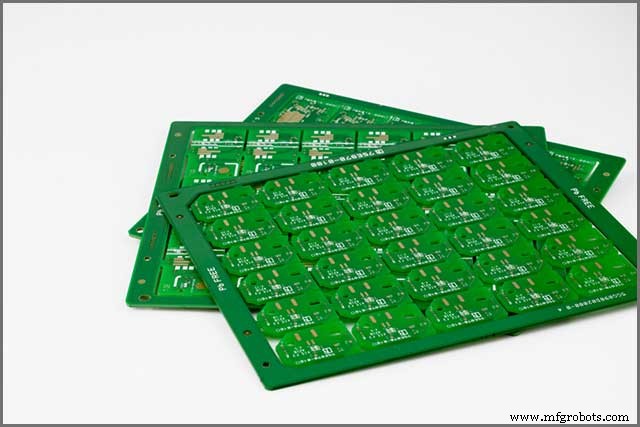

Проектирование стека PCB (PCB Stack-up Design)

Стек — подложка, на которой собираются все компоненты. Плохой стек (неправильные материалы) деградирует: питание, сигналы, технологичность, долгосрочную надежность. Нужен профи, проектирующий стек до нужного числа слоев с правильными материалами.

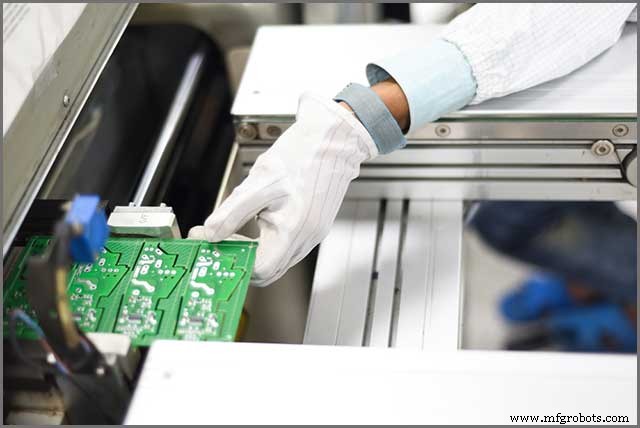

Медные дорожки (Copper Trace)

Медь — стандарт для дорожек. Плата: паяльная маска, подложка, шелкография, маркировка. Дорожки — критичны: несут сигналы между компонентами. Без них плата не работает.

Почему медь №1? Максимальная проводимость среди доступных материалов — сигналы без потерь. Малое количество меди достаточно — экономия материала.

Тип виа (Via Type)

Виа (переходы) соединяют контактные площадки, дорожки, полигоны на разных слоях термически и электрически. Медные цилиндры в просверленных отверстиях. Тип виа критичен.

Три базовых типа:

• Слепой виа (blind via) — соединяет внешний слой с внутренним.
• Запаянный виа (buried via) — соединяет два внутренних слоя.
• Сквозной виа (through via) — соединяет два внешних слоя (проходит через всю плату).

Выбор зависит от слоев. Для 2-слойных — through via. Для многослойных — blind/buried (дороже).

Проектирование документации (Design Documentation)

Многие производители (в т.ч. в Китае) пренебрегают документацией — считают утомительной. Но это критичный этап для качественного продукта. Нужно документировать: спецификацию материалов (BOM), производственные данные, электрические схемы, идентифицирующие характеристики.

Направление размещения компонентов (Direction Setting)

Все однотипные компоненты ориентируйте одинаково, в ровных рядах/колонках. Упрощает монтаж, инспекцию, тестирование. Критично для SMD. Избегает ошибок пайки и контроля. Полярные компоненты — строго в одном направлении.

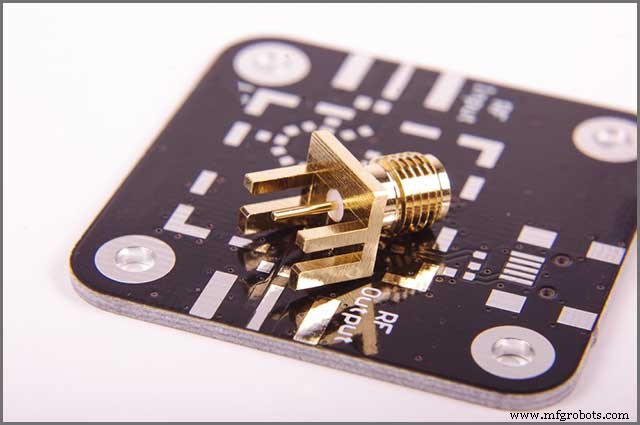

Целостность сигнала и RF-проблемы (Signal Integrity and RF Issues)

Главная проблема высокоскоростных PCB — целостность сигнала. Долгое время актуальна. Нужны платы с устойчивым дизайном. Для RF — подбор ламинатов под электрические требования: потери, скорость сигналов.

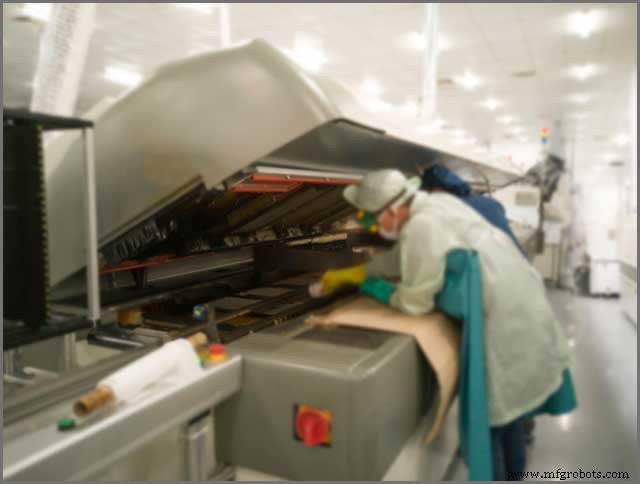

Тепловые проблемы (Thermal Issues)

Растущий спрос на энергозатратные устройства → термодизайн критичен. Три зоны риска: терморельеф (путь отвода тепла при монтаже), паяльные зоны (температура контакта), термостресс (циклический нагрев/перегрев). Правильный термоманagement сохраняет плату работоспособной.

Важность тестирования (Importance of Testing)

PCB — в мобильных, компьютерах, сложных машинах. Дефекты → отзывы, потери времени/денег. Тестирование — ключевой этап. Без него брак уходит к клиенту. Внедрение процедур тестирования = работоспособность и удовлетворенность заказчика.

Проблемы топологии PCB (PCB Layout Issues)

Кастомная электроника: перетравливание, ошибки сверловки, пустоты в металлизации, недостаточный зазор медь-край, отсутствие паяльной маски между контактными площадками, «голодные» термоконтакты. WellPCB знает причины и как избежать.

Резюме

PCB — сердце современной электроники. 9 ключевых моментов производства. Следуя им, получите работающую плату. WellPCB — ваш надежный партнер.
