Закон Ома: понятное объяснение через аналогию с водопроводом

Закон Ома можно интуитивно понять, используя знакомую водяно-трубную систему. Представьте насос, создающий давление (напряжение), которое заставляет воду (ток) течь через трубу с сужением или вентилем (сопротивление). Взаимодействие этих трёх величин отражает поведение электрической цепи.

Зависимость тока от напряжения при постоянном сопротивлении

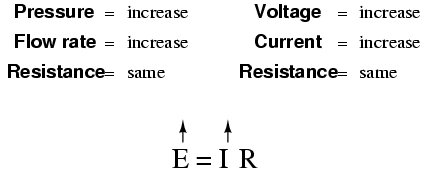

Если сужение трубы остаётся неизменным, а давление насоса растёт, расход воды увеличивается пропорционально. Это аналогично ситуации, когда при фиксированном сопротивлении повышение напряжения вызывает рост тока в цепи.

Зависимость тока от сопротивления при постоянном напряжении

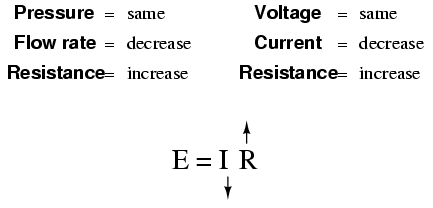

Наоборот, если давление не меняется, а сужение трубы усиливается, расход воды падает. В электрических терминах: при том же напряжении увеличение сопротивления приводит к уменьшению тока.

Зависимость напряжения от сопротивления при постоянном токе

Если расход воды удерживают постоянным, но сужение ослабевает, насос может снизить давление. Это соответствует случаю, когда ток не меняется, а сопротивление падает — для поддержания тока требуется меньшее напряжение.

Хотя гидродинамика вносит дополнительные сложности по сравнению с простой линейной связью в электричестве, суть остаётся одной. Для инженеров и физиков математика закона Ома остаётся простой, делая его мощным инструментом для проектирования и поиска неисправностей.

Краткий обзор

• При постоянном сопротивлении ток растёт с ростом напряжения и падает при его снижении.
• При постоянном напряжении больший ток означает меньшее сопротивление, и наоборот.
• При постоянном токе увеличение сопротивления требует повышения напряжения.
