Проектирование деталей из термореактивных композитов: Практическое руководство и инфографика

Качество начинается на стадии дизайна, независимо от производственного маршрута. Деталь, спроектированная для механической обработки, термопластикового формования или литья металла, может не переводиться напрямую в термореактивный процесс. Будь то создание 5-унциевого тонкого диска или 35-фунтового промышленного коммутатора, критерии дизайна — эстетика, прочность и формовочность — должны быть адаптированы к термореактивному производству.

Когда спроектированы правильно, термореактивные детали доставляют более низкие материаловые и оснасточные затраты, более быстрое время выхода на рынок и превосходную прочность по сравнению с многими альтернативными методами. Три основных термореактивных метода формования — Инъекция, Компрессия и Трансфер — предлагают высокую размерную точность благодаря врожденной жесткости материала и минимальной усадке.

Термореактивные компоненты менее восприимчивы к впадинам и деформации, чем их термопластиковые аналоги, особенно в дизайнах с переменной толщиной стенок. Они также поддерживают более тесные допуски и устраняют потребность в пост-формовой механической обработке, часто требуемой с литыми металлическими деталями.

Выбор правильного материала и процесса, и проектирование с учетом этих ограничений, критично для достижения оптимальной производительности.

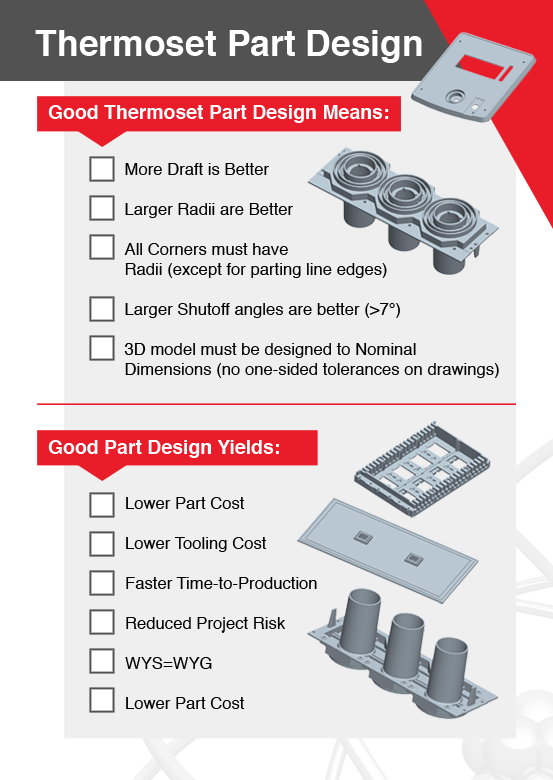

Ключевые принципы дизайна для высококачественных термореактивных деталей:

• Увеличенный уклон: Из-за низкой усадки добавление уклона улучшает выпуск из формы и снижает напряжение выброса.
• Большие радиусы: Используйте щедрые скругления и фаски на всех углах для продвижения равномерного потока материала и снижения напряжения оснастки.
• Стратегические отверстия: Позиционируйте отверстия для обеспечения правильного shut-off инструмента и поддержки во время формования.
• Подрез и боковые действия: Включите эти фичи в дизайн оснастки или планируйте их для вторичных операций.
