Выбор крепежа в Thermoset:винты Hi-Lo, часть первая

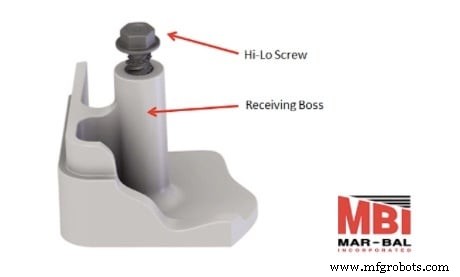

При выборе крепежа для термореактивных материалов инженеры всегда сразу думают о винтах Hi-Lo. Винт Hi-lo - это нарезной винт, состоящий из низкой и высокой резьбы. Низкая резьба обычно составляет 30% высоты высокой резьбы, которая более острая и плоская, чем стандартная резьба. Винты Hi-Lo используются в материалах с более низкой плотностью, поэтому резьба винта может «врезаться» в материал. Из-за этого режущего или кусающего действия удаление и замена этого винта со временем приводит к ухудшению состояния бобышки, и крутящий момент винта уменьшается. Крутящий момент полосы - критическое качество для общей производительности детали; поэтому расчетное количество удалений и замен винтов имеет жизненно важное значение. Несмотря на то, что каждое приложение различается, хорошее практическое правило:если число меньше 4, винт высокого и низкого качества выдержит.

При разработке шурупов Hi-Lo важен ряд факторов:

Размер отверстия бобышки

Отношение диаметра отверстия к среднему диаметру обеспечивает наивысшее отношение крутящего момента полосы к крутящему моменту привода.

Начальник О.Д.

Испытания показывают, что конструкция в 2,5 раза больше внешнего диаметра винта является самой прочной. Если стенка бобышки слишком тонкая, вставка шурупа приведет к растрескиванию стены. Любая толще, чем в 2,5 раза, и увеличение крутящего момента незначительно (более толстые стенки =более длительное время отверждения =более высокие затраты).

Продолжительность взаимодействия

Момент зачистки напрямую зависит от длины зацепления и плато в 2,5 раза больше диаметра деления винта.

Прежде чем рекомендовать винт Hi-Lo, подумайте, какова функция вашего клиента. Будьте готовы к таким фактам, как исследования крутящего момента полосы, потеря крутящего момента полосы после замены и рекомендуемая конструкция выступа.
