Понимание тензодатчиков: как работают весовые сенсоры и их ключевые спецификации

В современных электронных системах тензодатчики — общеизвестные как весовые сенсоры — являются основой точного измерения массы. Эти преобразователи превращают механическую нагрузку в электрический сигнал, выдавая точные, повторяемые значения, необходимые для весов, промышленной автоматизации и множества других применений.

Что такое тензодатчик?

Определение: Тензодатчик — это преобразователь, превращающий силу, давление или вес в измеряемый электрический сигнал. Сигнал может быть напряжением, током или частотным сдвигом в зависимости от нагрузки и выбранной интерфейсной схемы.

При приложении нагрузки внутренние элементы датчика меняют сопротивление или емкость пропорционально приложенной силе, выдавая выход, напряженно коррелирующий с величиной веса.

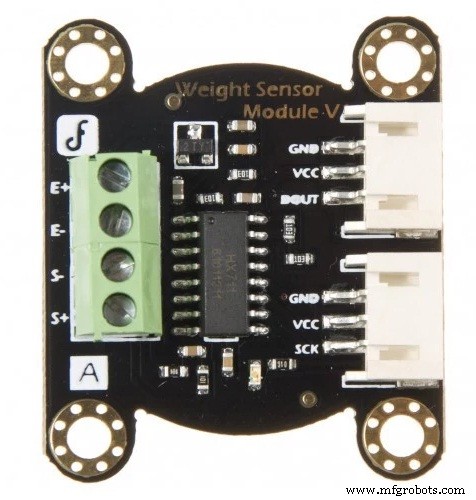

Пример модуля SEN0160

Модуль весового сенсора SEN0160 включает HX711 24-битный АЦП. Этот чип широко используется в промышленном контроле и взвешивании за высокую интеграцию, быстрый отклик и надежную шумоподавленность — при низкой стоимости.

Спецификации модуля

• Номинальная нагрузка: 1 кг
• Питание моста: 5 В – 15 В
• Чувствительность выхода: 1,0 ± 0,15 мВ/В
• Систематическая ошибка: 1 ‰ от полной шкалы
• Нулевой сдвиг: 0,05 % или 0,03 %
• Нулевой выход: ±0,1 мВ/В
• Входное сопротивление: 1055 ± 15 Ом
• Выходное сопротивление: 1000 ± 5 Ом
• Перегрузка: 200 % от полной шкалы
• Тип выхода: Аналоговый
• Габариты: 33 мм × 38 мм

Основные типы тензодатчиков

Тензодатчики бывают нескольких разновидностей, каждая для своих условий:

• Тензорезистивные — наиболее распространенный тип, используют изменение электрического сопротивления в клееной фольге.
• Емкостные — измеряют изменение емкости между пластинами под нагрузкой.
• Гидравлические — превращают нагрузку в давление жидкости.
• Пневматические — используют вариации воздушного давления для ощущения силы.

Как выбрать правильный тензодатчик

Выбор требует баланса нескольких факторов:

• Измерительный диапазон и предел нагрузки
• Среда применения (температура, вибрация, влажность)
• Размер и монтажные ограничения
• Требуемая точность и повторяемость
• Допуск перегрузки

Спецификации АЦП HX711

• 24-битное разрешение
• Два выбираемых входных канала
• Последовательный цифровой интерфейс
• Скорости данных: 10 или 80 изм/с
• Высокое подавление общемодового сигнала (50 Гц и 60 Гц)
• Напряжение питания: 2,6 В – 5,5 В
• Потребление тока: < 1,6 мА
• Рабочая температура: –40 °C – 85 °C
• 16-ножковый корпус SOP

Реальная производительность зависит от вибрации, температурного дрейфа и механической стабильности, поэтому тщательный подбор и правильная калибровка обязательны.
