Работа датчика дождя и его приложения

В настоящее время экономия воды, а также ее правильное использование имеют важное значение в жизни каждого человека. Вот датчик, а именно датчик дождя, который используется для обнаружения дождя и подачи сигнала тревоги. Таким образом, мы можем сэкономить воду, чтобы использовать ее в дальнейшем для различных целей. Существует несколько методов экономии воды, например, сбор урожая и т. Д. Используя этот метод, мы можем повысить уровень подземных вод. Эти датчики в основном используются в таких областях, как автоматизация, орошение, автомобили, связь и т. Д. В этой статье обсуждается простой и надежный модуль датчика, который может быть доступен на рынке по низкой цене.

Что такое датчик дождя?

Датчик дождя - это один из видов переключающего устройства, которое используется для обнаружения дождя. Он работает как выключатель, и принцип работы этого датчика заключается в том, что когда идет дождь, выключатель будет нормально замкнутым.

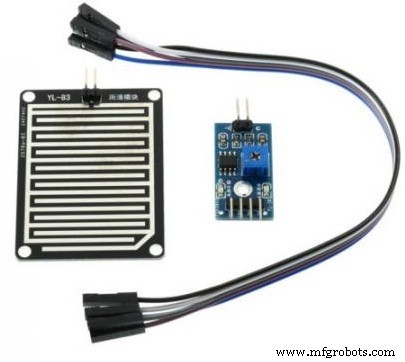

Модуль датчика дождя

Модуль / плата датчика дождя показаны ниже. В основном эта плата включает в себя линии с никелевым покрытием и работает по принципу сопротивления. Этот модуль датчика позволяет измерять влажность через контакты аналогового выхода и выдает цифровой выходной сигнал при превышении порогового значения влажности.

Этот модуль похож на LM393 IC, поскольку включает в себя электронный модуль, а также печатную плату. Здесь PCB используется для сбора капель дождя. Когда на плату падает дождь, создается параллельный путь сопротивления для расчета через операционный усилитель.

Этот датчик представляет собой резистивный диполь и показывает сопротивление только на основе влажности. Например, он показывает большее сопротивление в сухом состоянии и меньшее сопротивление во влажном состоянии.

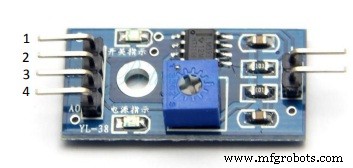

Конфигурация вывода

Конфигурация контактов этого датчика показана ниже. Этот датчик включает четыре контакта, которые включают следующие.

• Контакт 1 (VCC):это контакт 5 В постоянного тока.
• Контакт 2 (GND):это контакт GND (заземление).
• Контакт 3 (DO):это выходной контакт низкого / высокого уровня.
• Контакт 4 (AO):это контакт аналогового выхода.

Технические характеристики

Характеристики датчика дождя включают следующее.

• В этом сенсорном модуле используется двусторонний материал хорошего качества.
• Антипроводимость и окисление при длительном использовании
• Площадь этого датчика составляет 5 см x 4 см, и его можно построить с помощью никелевой пластины сбоку.
• Чувствительность можно регулировать с помощью потенциометра.
• Требуемое напряжение 5 В
• Размер небольшой печатной платы составляет 3,2 см x 1,4 см.
• Для упрощения установки используются отверстия для болтов.
• Используется компаратор LM393 с широким диапазоном напряжения.
• Выходной сигнал компаратора представляет собой чистый сигнал, а мощность возбуждения превышает 15 мА.

Приложения

Датчик дождя можно использовать следующим образом.

• Этот датчик используется в качестве устройства для сохранения воды и подключен к системе орошения для отключения системы в случае дождя.
• Этот датчик используется для защиты внутренних частей автомобиля от дождя, а также для поддержки обычного режима стеклоочистителя.
• Этот датчик используется в специализированных антеннах спутниковой связи для включения дождевателя над отверстием подачи антенны, чтобы избавиться от капель воды из майларовой пленки, чтобы также поддерживать давление как сухой воздух внутри волноводов.

Итак, это все о датчике дождя. Наконец, исходя из приведенной выше информации, мы можем сделать вывод, что этот датчик используется для обнаружения дождя и генерации звукового сигнала, чтобы предпринять необходимые действия в дальнейшем. Вот вам вопрос, какова функция компаратора LM393?
