Датчик DHT11 и его работа

Влажность - это мера водяного пара, присутствующего в воздухе. Уровень влажности воздуха влияет на различные физические, химические и биологические процессы. В промышленных приложениях влажность может повлиять на коммерческие расходы на продукцию, здоровье и безопасность сотрудников. Таким образом, в полупроводниковой промышленности и производстве систем управления измерение влажности очень важно. Измерение влажности определяет количество влаги, присутствующей в газе, которое может быть смесью водяного пара, азота, аргона или чистого газа и т. Д. Датчики влажности бывают двух типов в зависимости от единиц измерения. Это датчик относительной влажности и датчик абсолютной влажности. DHT11 - это цифровой датчик температуры и влажности.

Что такое датчик DHT11?

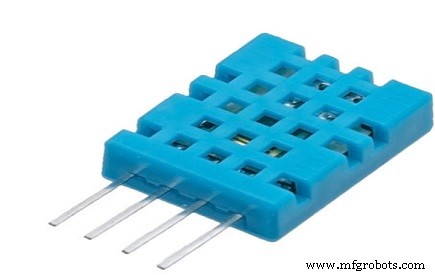

DHT11 - это недорогой цифровой датчик для измерения температуры и влажности. Этот датчик можно легко подключить к любому микроконтроллеру, например, Arduino, Raspberry Pi и т. Д., Чтобы мгновенно измерять влажность и температуру.

Датчик влажности и температуры DHT11 доступен как датчик и как модуль. Разница между этим датчиком и модулем заключается в подтягивающем резисторе и светодиоде включения. DHT11 - датчик относительной влажности. Для измерения окружающего воздуха в этом датчике используются термистор и емкостной датчик влажности.

Принцип работы датчика DHT11

Датчик DHT11 состоит из емкостного чувствительного элемента влажности и термистора для измерения температуры. Конденсатор, чувствительный к влажности, имеет два электрода с влагоудерживающей подложкой в ​​качестве диэлектрика между ними. Изменение значения емкости происходит при изменении уровня влажности. IC измеряет эти измененные значения сопротивления и преобразует их в цифровую форму.

Для измерения температуры в этом датчике используется термистор с отрицательным температурным коэффициентом, который вызывает уменьшение значения его сопротивления с увеличением температуры. Чтобы получить большее значение сопротивления даже при малейшем изменении температуры, этот датчик обычно изготавливается из полупроводниковой керамики или полимеров.

Температурный диапазон DHT11 составляет от 0 до 50 градусов Цельсия с точностью до 2 градусов. Диапазон влажности этого датчика от 20 до 80% с точностью 5%. Частота дискретизации этого датчика составляет 1 Гц. он дает одно показание за каждую секунду. DHT11 имеет небольшие размеры с рабочим напряжением от 3 до 5 вольт. Максимальный ток, используемый при измерении, составляет 2,5 мА.

Датчик DHT11 имеет четыре контакта - VCC, GND, контакт данных и неподключенный контакт. Для связи между датчиком и микроконтроллером предусмотрен подтягивающий резистор от 5 кОм до 10 кОм.

Приложения

Этот датчик используется в различных приложениях, например для измерения значений влажности и температуры в системах отопления, вентиляции и кондиционирования воздуха. Метеостанции также используют эти датчики для прогнозирования погодных условий. Датчик влажности используется в профилактических целях в домах, где люди подвержены влиянию влажности. Офисы, автомобили, музеи, теплицы и промышленность используют этот датчик для измерения значений влажности и в качестве меры безопасности.

Компактный размер и частота дискретизации сделали этот датчик популярным среди любителей. Некоторые из датчиков, которые можно использовать в качестве альтернативы датчику DHT11, - это DHT22, AM2302, SHT71. Какие характеристики датчика DHT11 были полезны для вашего приложения?
