Датчик отпечатков пальцев Работа и приложения

Из прошлого Несколько лет для идентификации использовалось обнаружение отпечатков пальцев. Как правило, особенности систем распознавания отпечатков пальцев включают более высокую скорость, меньшую стоимость, а также согласованность по сравнению с другими типами биометрических устройств. У каждого человека есть отдельная модель отпечатка пальца, состоящая из гребней, которые создают завитки и петли, уникальные для каждого человека. Отпечатки пальцев подразделяются на пять типов, а именно:мутовку, правую петлю, левую петлю, натянутую и сводчатую. В большинстве систем распознавания проблемы возникают при различении похожих типов отпечатков пальцев. Существуют различные системы распознавания, которые используются в нейронных сетях для обнаружения концов гребня, а детали - по отпечатку пальца.

Что такое датчик отпечатков пальцев?

Датчик отпечатков пальцев - это один из видов датчиков, который используется в устройстве обнаружения отпечатков пальцев. Эти устройства в основном встроены в модуль обнаружения отпечатков пальцев и используются для обеспечения безопасности компьютера. Основными особенностями этого устройства являются точность, лучшая производительность и надежность, основанные на эксклюзивной биометрической технологии отпечатков пальцев. Оба сканера отпечатков пальцев в противном случае считыватель являются чрезвычайно безопасным и подходящим устройством для обеспечения безопасности вместо секретного слова. Потому что пароль легко просканировать и его трудно запомнить.

Итак, лучше использовать USB-считыватель отпечатков пальцев или сканер с биометрическим программным обеспечением для проверки, идентификации и аутентификации, которое позволяет вашим отпечаткам пальцев работать так же, как цифровые пароли. Эти пароли нельзя забыть, потерять или украсть.

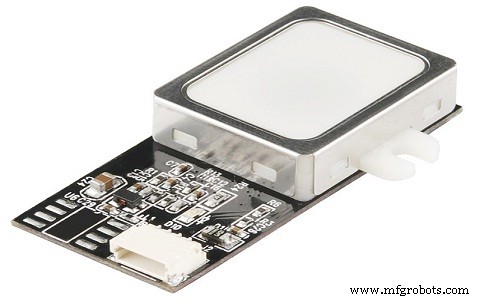

Модуль датчика отпечатков пальцев R305

На рынке доступны различные типы модулей отпечатков пальцев, например R305, R307. Чтобы лучше понять этот датчик, мы собираемся обсудить обзор модуля датчика отпечатков пальцев R305.

R305 - это один из видов модуля датчика отпечатков пальцев, который используется в биометрии для обеспечения безопасности при обнаружении отпечатков пальцев, а также при проверке. Эти устройства в основном используются в сейфах, где есть мощная микросхема DSP, используемая для рендеринга изображения, поиска функций, поиска и вычислений путем подключения его к любому микроконтроллеру с помощью последовательного порта TTL и отправки пакетов данных для получения фотографий. , обратите внимание на отпечатки, поиск и хэш. Регистрацию новых пальцев можно сохранить прямо во флеш-памяти на борту.

Особенности датчика отпечатков пальцев

Этот датчик имеет следующие особенности.

• Включает коллекцию изображений, а также алгоритм чипа.
• Сканер отпечатков пальцев может работать в меньшей степени и может быть встроен в ряд конечных продуктов.
• Низкое энергопотребление, отличная производительность, небольшой размер и меньшая стоимость.
• Используемая оптическая технология является профессиональной, а методы разработаны с использованием точных модулей.
• Возможности обработки изображений хороши и позволяют эффективно делать снимки с разрешением до 500 dpi.

Принцип работы датчика отпечатков пальцев

Принцип работы датчика отпечатков пальцев в основном зависит от обработки. Обработка отпечатков пальцев в основном включает два элемента, а именно регистрацию и сопоставление. При регистрации по отпечатку пальца каждый пользователь должен приложить палец дважды.

Чтобы система проверила изображения пальцев для обработки, а также для создания рисунка пальца, и он будет сохранен. При сопоставлении пользователь помещает палец с помощью оптического датчика, после чего система создает рисунок пальца и сравнивает его с шаблонами из библиотеки пальцев.

Для сопоставления отпечатков пальцев 1:1 система оценит выходной палец с точным шаблоном, выбранным в модуле. Точно так же для сопоставления 1:N система сканирования будет искать полные записи пальцев для сопоставления пальцев. В обеих ситуациях система сканирования вернется к соответствующему результату, в противном случае произойдет сбой.

Технические характеристики

Технические характеристики этого датчика включают следующее.

• Дактилоскопический датчик оптического типа.
• Интерфейс логического уровня USB1.1 / TTL (UART)
• Скорость сканирования 0,5 сек.
• Скорость проверки - 0,3 секунды.
• Емкость хранилища составляет 1000
• Уровень безопасности 5
• Скорость передачи данных по RS232 составляет 4800 ~ 115200 бит / с.
• Типичный ток составляет 50 мА, а пиковый - 80 мА.
• Соответствующий метод - 1:N
• Фиксированные индикаторы-15кВ ярко-зеленая подсветка
• Срок службы датчика составляет 100 миллионов раз.
• Размер:44,1 х 20 х 23,5 мм.
• Размер символьного файла составляет 256 байт.
• Размер шаблона составляет 512 байт.
• FRR (коэффициент ложного отказа) составляет <1,0%.
• FAR (коэффициент ложного принятия) составляет 0,001%.
• Напряжение от 4,2 до 6,0 В постоянного тока.
• Температура окружающей среды от -20 ° C до 40 ° C.

Датчик отпечатков пальцев Arduino

Чтобы продемонстрировать простое применение этого датчика, вот проект, а именно датчик отпечатков пальцев, использующий плату Arduino. Необходимые компоненты этого проекта в основном включают плату Arduino Nano, модуль датчика отпечатков пальцев, TFT-дисплей, небольшую макетную плату, соединительные провода и блок питания.

Датчик отпечатков пальцев включает в себя такие контакты, как DNC, VCC, TX, RX и GND. Эти контакты подключаются через соединительные провода разного цвета. Каждый цветной провод используется для обозначения каждого контакта датчика.

• Вывод DNC подключается белым проводом.
• Вывод VCC подключен красным проводом.
• Контакт TX подключен синим проводом.
• Вывод RX подключен зеленым проводом.
• Контакт GND подключается черным проводом

Подключение модуля датчика отпечатков пальцев к плате Arduino можно выполнить следующим образом.

• Черный провод подключен к контакту GND Arduino.
• Красный провод подключен к 5V Arduino.
• Зеленый провод подключен к цифровому контакту 2 Arduino.
• Белый провод подключен к цифровому контакту 3 Arduino.

Подключить дисплей к плате Arduino можно следующим образом.

• Вывод Vcc дисплея подключен к выводу 5 В на Arduino.
• Вывод GND дисплея подключен к выводу Arduino GND.
• Вывод CS дисплея подключен к цифровому выводу-10.
• Вывод RST дисплея подключен к цифровому выводу 9
• Вывод A0 дисплея подключен к цифровому выводу 8
• Вывод SDA дисплея подключен к цифровому выводу-11.
• Контакт SCK дисплея подключен к цифровому контакту 13
• Вывод светодиода дисплея подключен к выводу 3,3 В на Arduino.

Код проекта

Прежде всего, для кода этого проекта требуются разные библиотеки, а именно Adafruit Fingerprint, Adafruit GFX и Sumotoy для отображения.

Возьмите пример кода регистрации и загрузите его в плату Arduino. Перейдите в раздел «Файл» «Примеры»  «Зарегистрироваться» в библиотеке датчика отпечатков пальцев Adobe.

Используя этот код, отпечатки пальцев могут быть сохранены во флэш-памяти устройства. Как только монитор последовательного порта откроется, он попросит ввести учетные данные для регистрации.

Дважды проведите пальцем по сенсорному модулю, и отпечаток пальца будет сохранен. Таким образом, мы можем запастись множеством отпечатков пальцев. Небольшая часть кода показана ниже.

void loop ()
{
fingerprintID =getFingerprintID (); // Здесь мы сканируем отпечаток пальца
delay (50);
if (fingerprintID ==1) // Мы нашли действительный отпечаток пальца с идентификатором 1
{
display. drawBitmap (30,35, icon, 60,60, ЗЕЛЕНЫЙ);
задержка (2000);
displayUnlockedScreen ();
displayIoanna ();
delay (5000);
display.fillScreen(BLACK);
displayLockScreen ();
}
if (fingerprintID ==2) // Мы нашли действительный отпечаток пальца с идентификатором 2 {
display.drawBitmap (30,35, icon, 60,60, GREEN);
задержка (2000);
displayUnlockedScreen ();
displayNick ();
delay (5000 );
display.fillScreen (ЧЕРНЫЙ);
displayLockScreen ();
}
}

Проверяйте датчик, а также дисплей, помещая палец на датчик каждые 50 мс, затем модуль проверяет, зарегистрирован ли он в памяти устройства или нет. Если он обнаруживает в памяти, он возвращается к идентификации отпечатков пальцев. Наконец, отображается сообщение типа «ДОБРО ПОЖАЛОВАТЬ!» И через несколько секунд экран автоматически блокируется.

Это все о модуле датчика отпечатков пальцев, который используется для обнаружения отпечатков пальцев, и он более доступен, а также очень прост в использовании в проектах. Используя это, мы можем производить регистрацию, сбор отпечатков пальцев, поиск и сравнение. Эти модули имеют встроенную флэш-память, в которой хранятся отпечатки пальцев. Приложения для датчиков отпечатков пальцев включают мобильные устройства, блокировку, разблокировку, на дисплее, на экране, системы безопасности, системы учета рабочего времени, дверные замки и т. Д. Вот вам вопрос, какова цена датчика отпечатков пальцев?

Кредиты на изображения: Ардуино
