Датчик ЭКГ AD8232: функциональность и применения

Метод электроcardiографии (ЭКГ) фиксирует электрические сигналы, генерируемые сердцем, позволяя врачам и исследователям оценивать сердечную функцию и физиологические состояния. Датчик AD8232 — компактная интегральная схема, предназначенная для измерения этих биопотенциалов, превращая их в чистый аналоговый ЭКГ-след, пригодный для диагностики и мониторинга.

Что такое датчик ЭКГ AD8232?

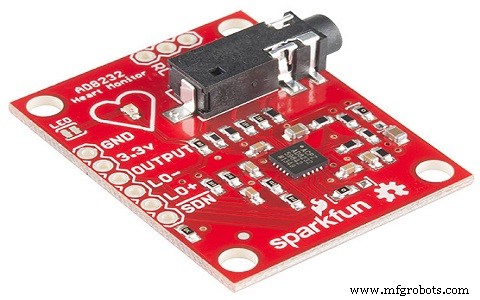

AD8232 — коммерческая плата, которая обуславливает и усиливает крошечную электрическую активность человеческого сердца. Действуя как малошумящий операционный усилитель, она выделяет истинный сердечный сигнал из окружающих помех, выдавая чистый аналоговый выход, который можно отобразить как традиционную ЭКГ-волну.

Чип выделяется в обуславливании сигналов для биопотенциальных применений, предлагая усиление, извлечение и фильтрацию низкоамплитудных сигналов даже при движении или дрейфе электродов.

Распиновка

Типичные модули AD8232 выводят пины SDN, LO+, LO-, OUTPUT, 3,3V и GND, которые можно припаять к отладочным платам вроде Arduino. Дополнительные пины для правой руки (RA), левой руки (LA) и правой ноги (RL) позволяют индивидуальную расстановку электродов. Интегрированный светодиод дает визуализацию сердечного ритма в реальном времени.

Ключевые механические и электрические атрибуты: корпус 4 мм × 4 мм, 20-выводной LFCSP, рабочий диапазон температур −40 °C до +85 °C (производительность проверена 0 °C – 70 °C), низкое потребление 170 мкА.

Особенности и спецификации

• Однонапряженное питание 2 В – 3,5 В
• Полностью интегрированный фронтенд для одноканального ЭКГ
• Встроенный виртуальный земля через интегрированный референс
• Внутренний RFI-фильтр
• Rail-to-rail выход
• Пин выключения (SDN) для режима экономии энергии
• КСМО 80 дБ
• Усилитель правой ноги (RLD)
• Поддержка 2- или 3-электродных конфигураций
• Архитектура неиспользуемого оп-амп
• Толерантность полуэлементного потенциала до ±300 мВ
• Трехполюсный регулируемый НЧ-фильтр с переменным усилением
• Высокое ПБ-блокирующее усиление для изоляции сигнала
• Функция быстрого восстановления для ускоренной установки ВЧ-фильтра
• Двухполюсный регулируемый ВЧ-фильтр
• Компактный корпус 4 мм × 4 мм, 20-выводной LFCSP

Применения

Универсальность AD8232 открывает широкий спектр сценариев:

• Персональный мониторинг пульса и фитнеса
• Портативные ЭКГ-системы
• Дистанционная телеметрия пациентов
• Интерактивные игровые периферийные устройства
• Приобретение биопотенциалов для исследований
• Биометрические аутентификационные устройства
• Физиологические и психофизиологические исследования
• Быстрое прототипирование биомедицинских приборов
• Анализ вариабельности сердечного ритма
• Исследования человеко-компьютерного взаимодействия
• Мониторинг стресса и настроения

Итог: AD8232 — точное, малоэнергопотребляющее и компактное решение для измерения электрической активности сердца, делающее его бесценным для клинической диагностики, носимых гаджетов и исследований.
