2-я версия эталонной архитектуры промышленного Интернета вышла с многоуровневой шиной данных

Полтора года назад IIC выпустил первую версию эталонной архитектуры промышленного Интернета (IIRA) - теперь вышла вторая версия (v1.8). Он включает в себя настройки, обновления и улучшения, наиболее важным или интересным из которых является новый шаблон многоуровневой архитектуры шины данных. RTI внесла этот новый шаблон архитектуры в Точку зрения реализации IIRA, потому что мы видели, как он внедряется в сотнях организаций, использующих DDS. Теперь это один из 3-х распространенных шаблонов реализации, названных новой версией IIRA.

Итак, что такое база данных? Согласно документу IIC Vocabulary, «база данных - это ориентированная на данные технология обмена информацией, которая реализует виртуальное глобальное пространство данных, где приложения читают и обновляют данные через механизм связи публикация-подписка. Примечание к записи:ключевыми характеристиками шины данных являются:(а) приложения напрямую взаимодействуют с рабочими данными, (б) реализация шины данных интерпретирует и выборочно фильтрует данные, и (в) реализация шины данных устанавливает правила и управляет качеством обслуживания ( QoS), такие как скорость, надежность и безопасность потока данных ».

Для тех, кто знаком со стандартом DDS, это должно показаться знакомым. Вы можете реализовать шину данных с протоколом более низкого уровня, таким как MQTT, но DDS предоставляет все механизмы QoS более высокого уровня, обработки данных и безопасности, которые потребуются для полнофункциональной шины данных.

Когда мы смотрим на сотни систем IIoT, разработанных пользователями DDS, мы видим общий шаблон архитектуры с несколькими базами данных, распределенными по уровням в зависимости от QoS связи и потребностей модели данных. Как видно на рисунке ниже, обычно мы видим, что базы данных реализованы на периферии интеллектуальных машин или в подсистемах нижнего уровня, таких как турбина, автомобиль, нефтяная вышка или больничная палата. Затем над ними мы увидим одну или несколько баз данных, которые объединяют эти интеллектуальные машины или подсистемы, облегчая обмен данными между ними и с центром управления или серверными системами более высокого уровня. Уровень серверной части или центра управления может быть шиной данных самого высокого уровня, которую мы видим в системе, но их может быть больше, чем эти три уровня. На уровне центра управления (который может быть облаком) мы видим архивы данных, пользовательские интерфейсы, аналитику высокого уровня и другие приложения верхнего уровня. С этого уровня можно легко сосредоточиться на конкретной публикации данных на любом уровне системы по мере необходимости. Именно с этого верхнего уровня мы обычно наблюдаем интеграцию с бизнес-системами и ИТ-системами.

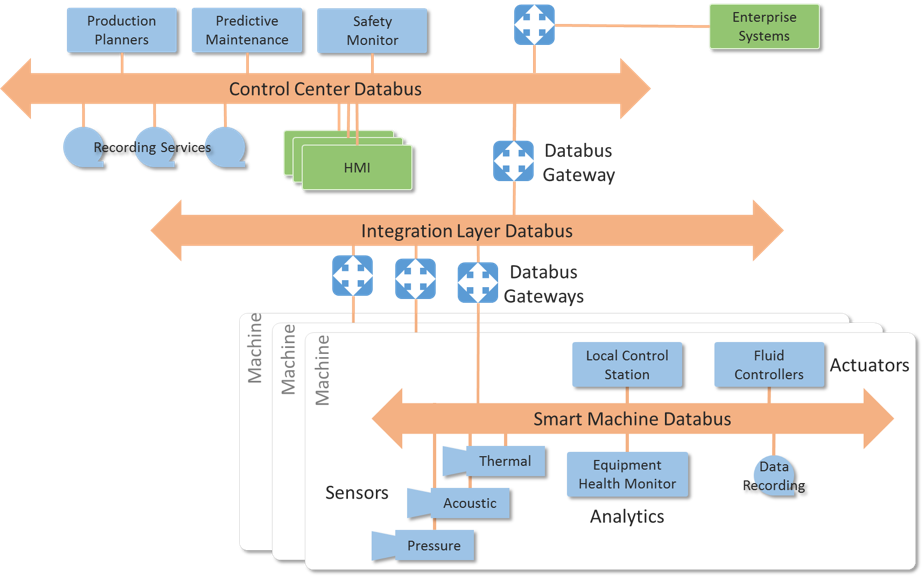

Шаблон многоуровневой архитектуры шины данных:один из трех шаблонов реализации в недавно выпущенной эталонной архитектуре промышленного Интернета версии 1.8.

Зачем использовать многоуровневую архитектуру шины данных? Согласно новому IIRA, вы получаете следующие преимущества:

• Быстрая интеграция между устройствами - время доставки в миллисекундах или микросекундах.
• Автоматическое обнаружение данных и приложений - внутри и между базами данных
• Масштабируемая интеграция - включает сотни тысяч машин, датчиков и исполнительных механизмов.
• Естественная избыточность, обеспечивающая исключительную доступность и отказоустойчивость.
• Иерархическая изоляция подсистем - позволяет разрабатывать сложные системные проекты.

Если вы хотите вникнуть в концепцию шины данных, особенно при ее сравнении с базой данных (аналогичные ориентированные на данные шаблоны для интеграции распределенных систем, но разные способы их интеграции через данные), взгляните на это более раннее сообщение в блоге о шине данных по сравнению с база данных.

В дополнение к новому выпуску IIRA, IIC готовится выпустить важный документ о Connectivity Framework для своей эталонной архитектуры. Более подробную информацию можно найти в этом документе, в котором изложены основные стандарты подключения для промышленного Интернета.
