Контроль и защита электронных схем является критическим процессом. Например, рассмотрим случай, когда вы хотите управлять током в светодиодной лампе мощностью 10 Вт. В такой электрической цепи вы не можете просто включать и выключать ее с помощью микропроцессора, и для этой операции вам потребуется электрическое реле. Подробный анализ различных типов реле и принципов их работы читайте далее. Кроме того, продолжайте читать, чтобы узнать больше о видах реле и их применении.

Что такое реле?

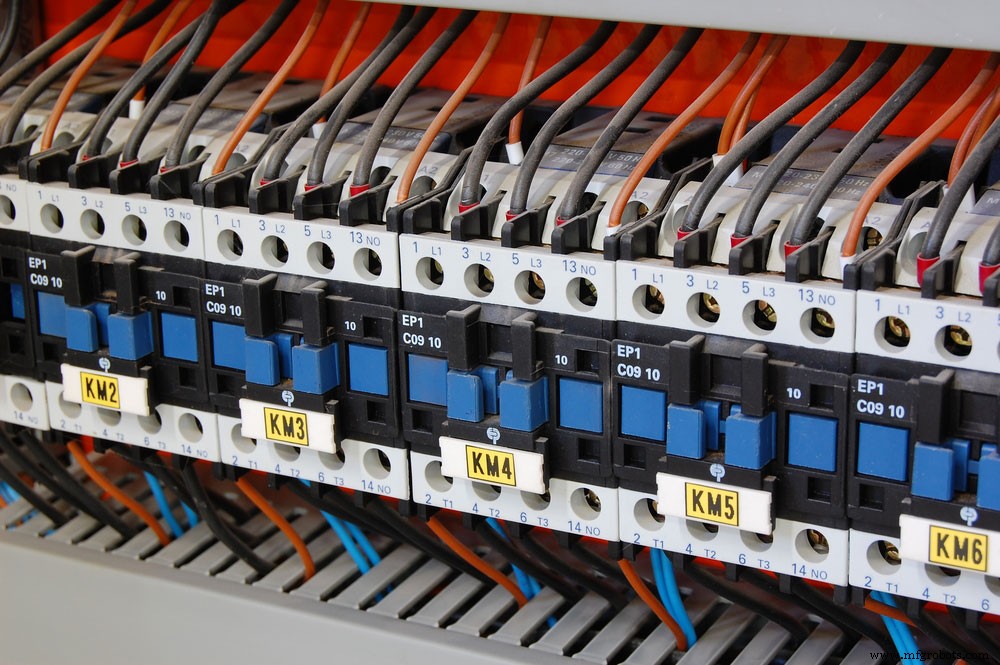

Рис. 1. Электрический релейный переключатель

Реле — это электрический переключатель, который используется для управления высоковольтными цепями, и для реализации этой функции в нем используется источник низкого напряжения.

Основная конструкция реле

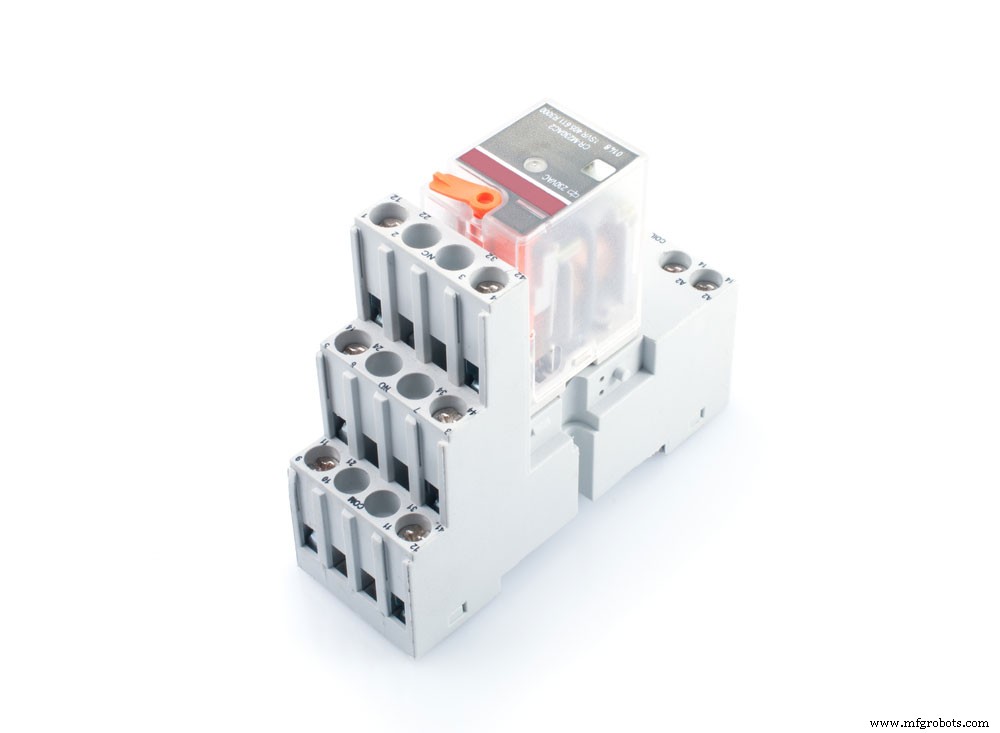

Рисунок 2:Переключение электрического реле

Для конструкции реле важно понимать внутренние части электрического компонента. Среди них:

Терминалы реле

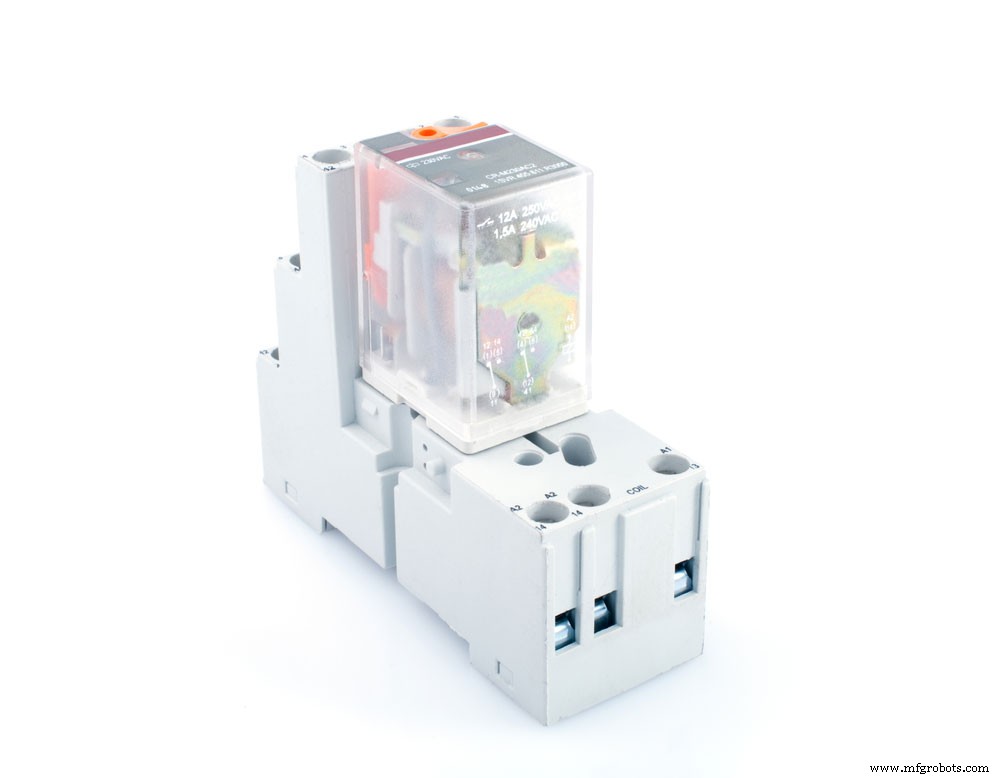

Рисунок 3. Клеммы для подключения проводов

Реле имеет четыре основных контакта, в том числе:

Вход управления или клеммы катушки

Реле состоит из двух входных клемм, которые определяют операцию переключения компонента. В процессе необходимо подключить общий источник питания к реле через эти клеммы.

Пусковой ток может быть переменным или постоянным.

Общий терминал (COM)

Это выходной разъем компонента, к которому вы подключаете цепь нагрузки.

Нормально открытый терминал (НО)

Как следует из названия, клемма остается открытой, когда реле неактивно.

Нормально закрытый терминал (NC)

Он подключается к COM, когда нет входного тока.

Шаг и бросок

Это два переключателя, которые вы найдете внутри реле. Полюса — это фактическое количество кнопок в конкретном реле, а бросок — это набор цепей, которыми реле управляет для каждого полюса.

У вас может быть реле с одним или двумя направлениями, в зависимости от управляемых цепей. В первом случае реле управляет одним курсом, а во втором — когда оно содержит две цепи.

Типы реле

Рисунок 4. Электрическое реле

Существуют различные типы реле, в зависимости от их свойств. Каждый класс полезен для определенной функции. Таким образом, выбор подходящего реле имеет решающее значение для эффективного функционирования в конкретной цепи.

На основе шестов и броска

Реле SPST (однополюсное однонаправленное)

Однополюсное реле управляет только одной цепью. Кроме того, поскольку это однократный ход, полюс имеет только одно контактное положение. Таким образом, с этим типом реле вы можете иметь разомкнутую или замкнутую цепь.

Реле SPDT (однополюсное двухпозиционное)

Реле однополюсного типа, поэтому оно может одновременно управлять только одной цепью. Тем не менее, в отличие от другого, о котором мы говорили выше, у этого есть двойные броски. Следовательно, он будет вестись с двух позиций.

Также следует отметить, что реле имеет два состояния. Таким образом, когда одна цепь находится в разомкнутом состоянии, другая остается замкнутой. Кроме того, когда ранее открытая цепь закрывается, другая открывается.

Реле DPST (двухполюсное, однонаправленное)

Реле двухполюсное, поэтому может управлять двумя разными цепями. Но это также один полюс, и, следовательно, он будет проводить ток только в одном положении.

Преимуществом этого реле является возможность одновременного переключения двух цепей.

Реле DPDT (двухполюсное двойное направление)

Реле является двухполюсным, поэтому может беспрепятственно управлять двумя цепями одновременно. Это также двойной бросок, поэтому он может вести из двух разных точек.

Наличие DPDT похоже на наличие двух реле SPDT, но с возможностью одновременного переключения.

Также обратите внимание, что одно реле может иметь до 12 полюсов.

На основе форм

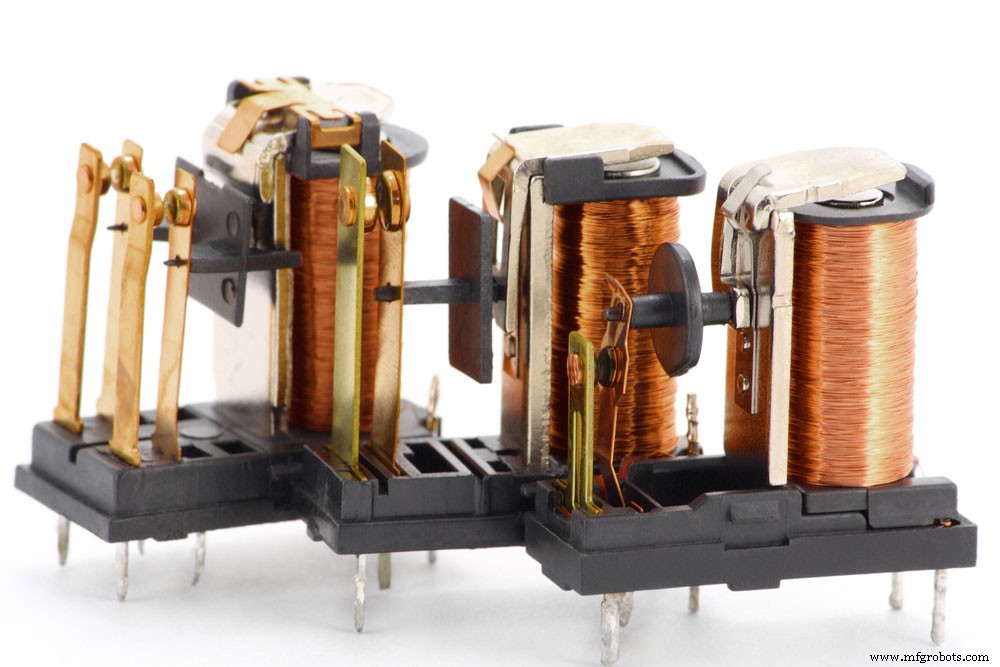

Рисунок 5. Реле

Реле также можно разделить на категории в зависимости от их формы. Ниже приведены различные формы и их соответствующие характеристики.

Тип реле — Эстафета «Форма А»

Как правило, вы можете рассматривать реле SPST в нормально разомкнутом (НО) состоянии как реле формы А.

Эстафета «Форма Б»

Реле SPST в нормально замкнутом (NC) состоянии является реле формы B.

Тип реле — Эстафета «Форма C»

Это термин, который относится к реле типа SPDT. Помните, что ранее мы подчеркивали, что этот тип реле имеет две контактные клеммы.

Таким образом, он имеет клеммы NC и NO для управления двумя цепями. Сначала он побуждает одну из цепей размыкаться, а другая закрывается. Отсюда и название реле «размыкание перед замыканием».

Эстафета «Форма D»

Он похож на тип, который мы только что рассмотрели. Однако, в отличие от реле «Формы C», реле «Формы D» отличается режимом работы.

Это своего рода «сделай до перерыва». Сначала он разорвет одну цепь, а затем вызовет одновременное размыкание другой.

Таким образом, он работает в реверсивном режиме типа «Форма С».

Тип реле — На основе принципов работы

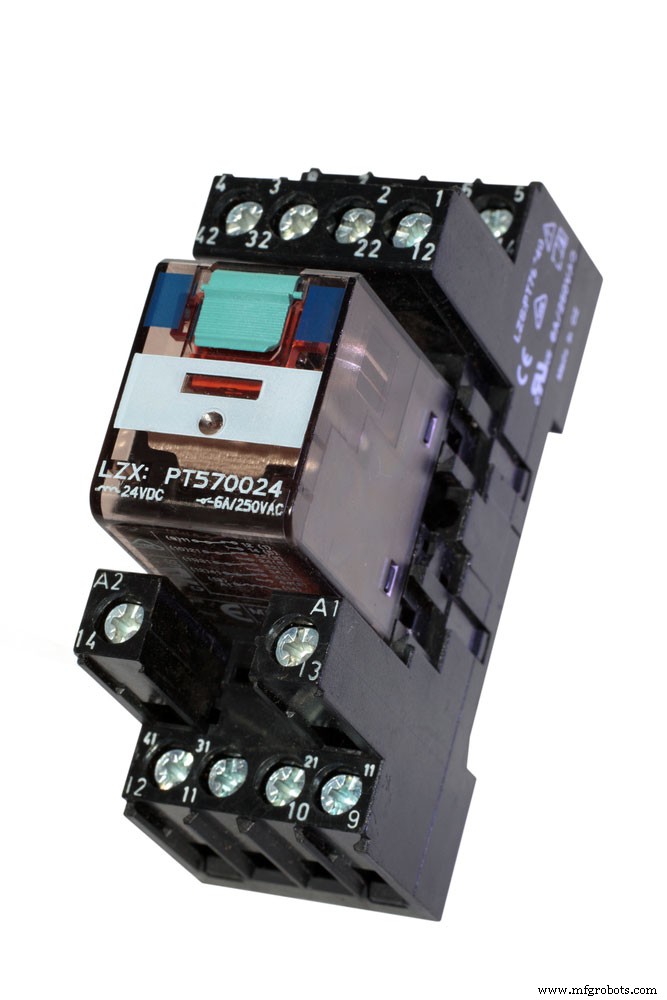

Рисунок 6. Реле в сложной цепи

Тип реле — Фиксирующие реле

Реле с фиксацией сохранят свое состояние даже после срабатывания. Статическое реле или импульсное реле — вот некоторые из названий, которые относятся к этим типам реле.

Они важны в приложениях, направленных на контроль энергопотребления и рассеяния.

Он оснащен внутренним магнитом. Магнит сохраняет исходное положение контакта при подаче электрического тока. Следовательно, для поддержания контакта в обычном месте не требуется силы. Кроме того, удаление управляющего тока не изменяет положение контакта.

Поэтому реле играет важную роль в сохранении энергии в цепи управления.

Электромеханические реле (ЭМР)

Реле имеет электромагнитную катушку и подвижный контакт. Приложение электрического тока к катушке индуцирует магнитное поле. Следовательно, площадь притягивает подвижный контакт. Когда действие магнитного поля прекращается, подвижный контакт возвращается в нормальное положение.

Реле работает как для источников переменного, так и постоянного тока. Однако ЭМИ постоянного тока будет отличаться по структуре от ЭМИ переменного тока, особенно конструкцией катушки.

В катушке ЭМИ постоянного тока вы найдете диод свободного хода, который защищает ее от обратного ЭМИ.

Также обратите внимание, что полярность ЭМИ не имеет значения для его работы. Однако при использовании диода с обратной ЭДС обязательно следует учитывать полярность.

Основным недостатком этого реле является то, что оно создает дугу в процессе отключения, а угол вызывает увеличение сопротивления реле, что отрицательно сказывается на ожидаемом сроке его службы.

Тростниковые реле

Герконовое реле аналогично рассмотренному выше электромеханическому реле. Тем не менее, он немного меньше по размеру и имеет относительно меньшую массу, и он необходим при создании герконов.

Герконовое реле состоит из двух полосок ферромагнитного материала внутри стеклянной трубки с инертным газом. Подача питания на катушку приводит к притяжению полосок, создавая замкнутый путь реле.

Несмотря на небольшие отличия от ЭМИ, принцип работы геркона аналогичен. Их работа будет перемещать биметаллический ленточный контакт для включения или выключения цепи.

Тем не менее, герконовые реле переключаются быстрее, чем реле EMR, в первую очередь из-за более второстепенных контактов в первом. Кроме того, поскольку в герконовом реле отсутствует подвижный якорь, вы не столкнетесь с проблемой износа.

Наличие инертного газа также означает, что он продлевает срок службы реле.

Тип реле — Реле Бухгольца

Реле работают на газе. Они важны для обнаружения зарождающихся неисправностей в приложениях защиты трансформаторов.

Кроме того, это сверхмощные реле, и вы найдете их в системах передачи и распределения.

Твердотельные реле (ТТР)

В отличие от других рассмотренных нами реле, состоящих из механических компонентов, эти реле состоят из полупроводников. Таким образом, вы можете ожидать найти такие детали, как MOSFET, TRIAC и BJT.

Твердотельное реле изолирует цепь низкого напряжения от цепи высокого напряжения через оптопару. Когда вы подаете управляющий вход на реле, оно загорается инфракрасной светодиодной лампой. Светочувствительный полупроводниковый прибор преобразует свет в электрический сигнал.

В свою очередь управляющий сигнал переключит цепь.

Основным преимуществом этого электронного реле является то, что оно потребляет меньше энергии, чем обычное ЭМИ. Это также относительно быстрее, чем реле EMR из-за отсутствия механических контактов. Кроме того, он отличается более длительным сроком службы. Также твердотельные реле не имеют физического контакта, а значит, нет риска перегорания.

Гибридная ретрансляция

Он состоит из электромеханических реле (ЭМР) и твердотельных реле (ТТР). Тем не менее, помните, что SSR обычно расходует энергию в виде тепла. Кроме того, у EMR может возникнуть проблема с дугой контакта.

Гибридное реле решает две проблемы за счет параллельной ориентации SSR и EMR.

Во время работы есть схема управления реле, которая сначала включает ТТР. Таким образом, твердотельное реле берет на себя ток нагрузки, что имеет решающее значение для устранения проблемы дугообразования.

Затем ЭМИ возбуждает ЭМИ, одновременно замыкая контакт. Тем не менее, в этом процессе нет дуги, так как SSR заботится о проблеме. Таким образом, ЭМИ будет работать без значительных потерь тока нагрузки.

Следовательно, смешанные реле работают как реле защиты.

Тип реле — Электротермическое реле (тепловое реле)

Реле состоит из биметаллической полосы и использует разницу в расширении полос. Когда ток проходит через катушку реле, он выделяет тепло. Тепло расширяет одну часть биметаллической полосы, заставляя ее изгибаться, замыкая контакт.

В большинстве случаев тепловые реле входят в стандартную комплектацию электродвигателей.

Поляризованное и неполяризованное реле

В поляризованном реле есть постоянный магнит, который работает в координации с электромагнитом. Функция постоянного магнита заключается в удержании положения якоря в фиксированном состоянии. С другой стороны, электромагнит будет двигать якорь.

С другой стороны, неполяризованное реле не имеет постоянного магнита, и его также легко включить.

Тип реле — применение реле

Рис. 7. Переключатели включения и выключения

• Полезно для изоляции цепи высокого напряжения от цепи низкого напряжения.
• Управление потоком тока в нескольких цепях.
• Облегчает автоматическое переключение
• Полезен для микропроцессорного управления тяжелой электрической нагрузкой.
• Реле перегрузки играет важную роль в защите двигателя от перегрузки.

Заключение

Теперь у вас есть все это. Мы подробно рассказали все, что нужно знать о реле задержки, а также рассказали, как их можно использовать на печатной плате.

При выборе реле для использования руководствуйтесь временем переключения и типом цепи освещения. Кроме того, не стесняйтесь, если у вас есть какие-либо вопросы о переключении тока. Поговорите с нами, и мы оперативно ответим.
