Введение о G-коде и M-коде в производстве с ЧПУ

Программирование ЧПУ является основой современного производства. Современные станки с ЧПУ работают по программам, поэтому оператор должен знать, какие типы кодов можно использовать и как их использовать.

Наиболее распространенным языком программирования, используемым программным обеспечением ЧПУ, является G-код, а M-код также имеет специальные приложения. В обработке с ЧПУ G-код и M-код играют жизненно важную роль и функции:

G-код:G-код в программировании ЧПУ управляет движением станка, указывая путь и положение станка для перемещения деталей.

М-код:М-код в программировании ЧПУ управляет другими функциями станка, включая запуск и останов определенных действий или программ.

Эти два кода работают вместе для производства деталей и узлов, что делает их незаменимыми в производстве и промышленности.

Введение в код G

Что такое ЧПУ G -С ода?

G-код — это язык программирования, используемый для управления станками с ЧПУ. Программа — это набор кодов и данных, которые сообщают машине, что делать. Запрограммированный код и правильные инструменты обрабатывающего центра с ЧПУ обеспечивают правильное и воспроизводимое изготовление деталей. G-код позволяет станкам с ЧПУ иметь согласованные возможности программирования и гибкость для производства различных деталей.

Короче говоря, G-код — это язык программирования, используемый для управления станками с ЧПУ. Более того, даже при сложной обработке с ЧПУ G-коды могут быть записаны простым и логичным способом.

Инструкции по G-коду

«G» с последующей цифрой, это команда на изменение геометрической формы. Например, «G00» — это команда для быстрого перемещения. Он перемещает инструмент к геометрии детали с максимальной скоростью и обычно используется для перемещения инструмента и детали от близкого к дальнему и наоборот.

К функциям букв кода G относятся:

N:значение N указывает номер строки.

G:число G указывает, когда инструмент перемещается и останавливается.

X, Y, Z:эти значения указывают положение инструмента в трех измерениях:X представляет собой горизонталь, F представляет собой вертикаль, а Z представляет глубину.

F:F связан со скоростью, с которой станок подает заготовку.

S:S указывает скорость вращения шпинделя станка.

T:T сообщает машине, какой инструмент использовать.

M:значение M обеспечивает другие функции или функции машины и сообщает устройству, как выполнять операции, давая инструкции включения/выключения.

I и J:эти значения представляют собой инкрементальный центр любой дуги, создаваемой машиной.

R:R задает радиус дуги, создаваемой машиной.

A:Значение A направляет инструмент вокруг оси X.

B:число с B указывает значение поворота вокруг оси Y.

C:Вспомогательная ось, вращающаяся вокруг оси Z, получает значение положения из значения C.

D:Это число указывает степень, в которой система компенсирует диаметр инструмента.

L:L предоставляет системе значение, указывающее повторяющиеся операции и количество циклов их выполнения.

P:Программа использует команду P для перехода во времени или задержки.

Другие буквенно-цифровые имена зависят от функции машины.

Вот несколько примеров кода G:

G00:быстро перейти к определенной позиции координат

G01:линейное движение подачи

G02 / G03:движение подачи по часовой стрелке/против часовой стрелки

За этими кодами (например, G00) следует геометрическая позиция. Геометрия переносится по оси координат, поэтому это координата «X» и координата «Y» на плоскости.

Разложим «G00G58X-120.Y-5». Вы знаете, что «G00» означает быстрое действие. «G58» задает координаты заготовки и изменяет геометрическую форму относительно смещения заготовки (например, начала координат детали). «Х-120». означает поворот на «-120 мм» по оси X и поворот на «Y-5». Означает перемещение на «-5 мм» по оси Y.

G-код может повторять операцию бесконечно, пока не остановится. Например, за G01 следует ряд позиций X, Y или Z, что означает, что все линейные движения подачи происходят в G01. Типичным примером обработки является торцевое фрезерование, при котором последовательность позиций используется для обработки торцевого профиля детали.

Коды G-кода

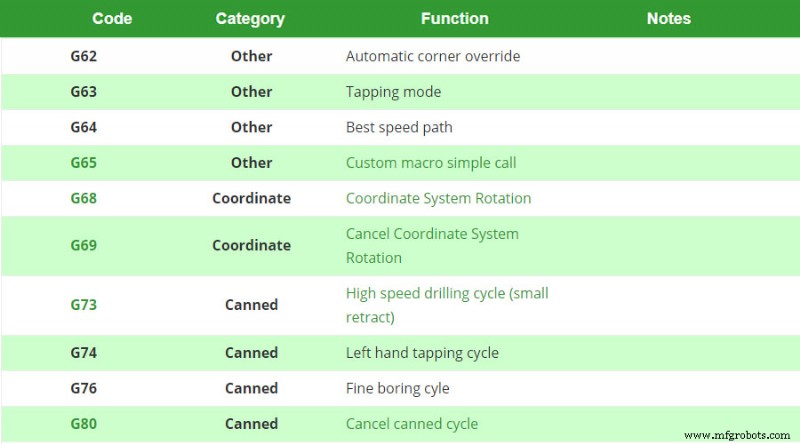

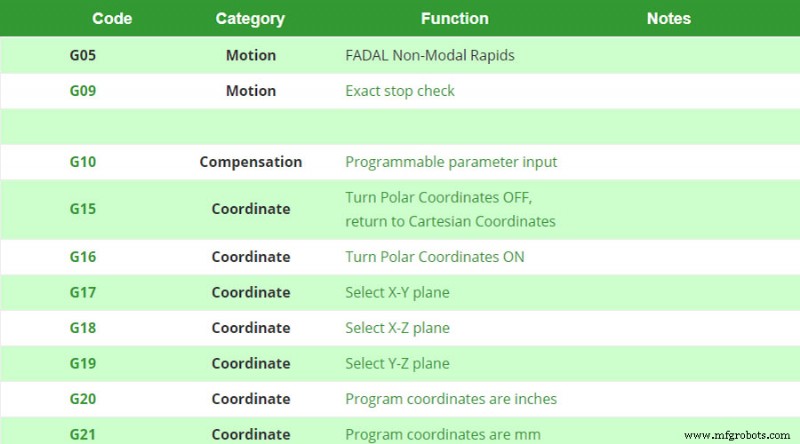

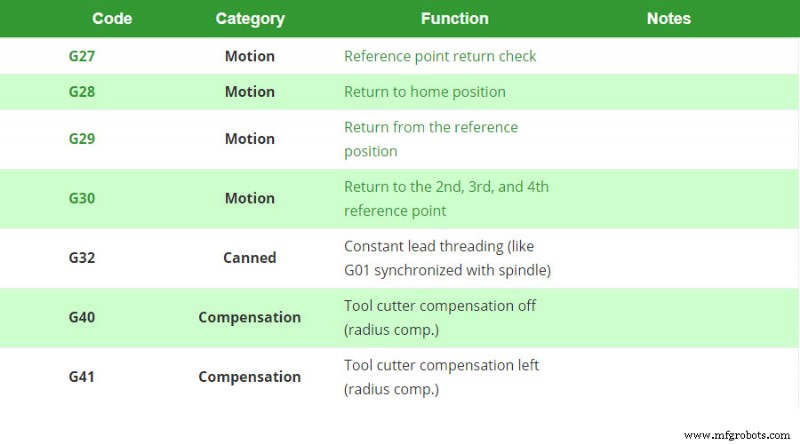

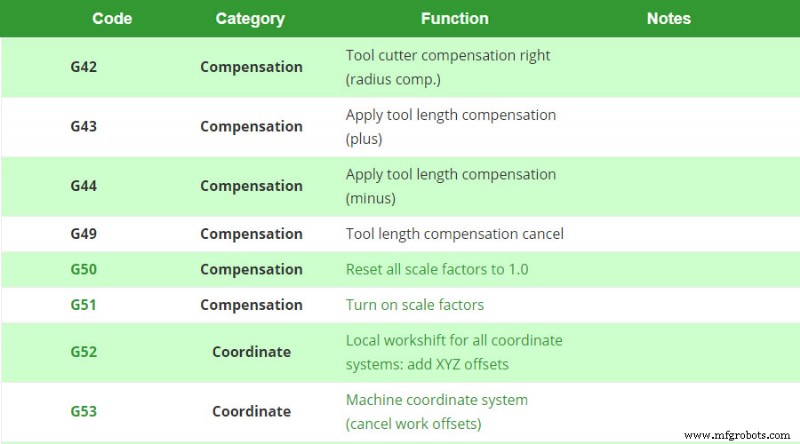

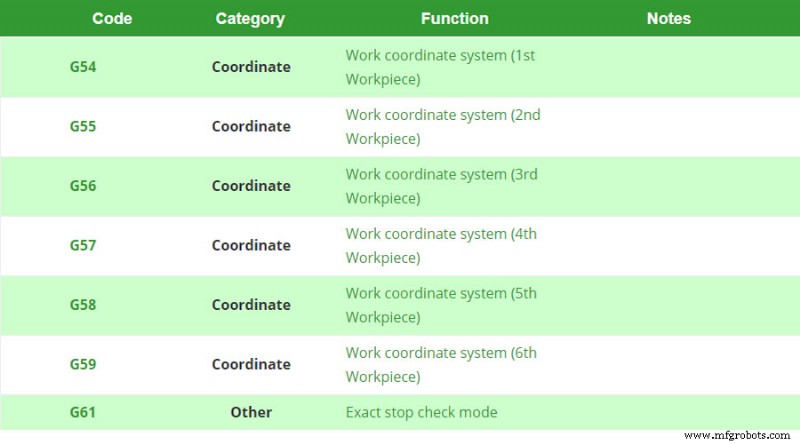

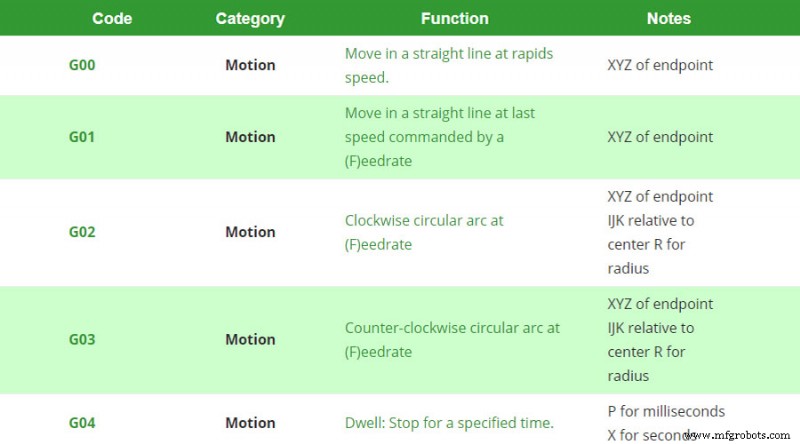

Ниже приведены некоторые распространенные G-коды, которые можно комбинировать для управления движением машины. (источник с https://www.cnccookbook.com/g-code-m-code-reference-list-cnc-mills/)

После того, как вы поймете функции G-кодов, вам будет легче читать инструкции по эксплуатации, когда вы увидите их примеры. Даже если вы не разбираетесь в программировании станков с ЧПУ, вы все равно понимаете важность буквенно-цифровых систем и сложность процедур, необходимых для создания обработанных продуктов.

Я введение в M-Code

Что такое код CNC M?

M-код — это язык управления станком, используемый для обработки с ЧПУ. Его можно использовать в сочетании с G-кодом для открытия и закрытия различных функций машины. Примеры включают запуск и останов вращения шпинделя, открытие и закрытие подачи СОЖ, замену поддонов и т. д. Как и код G, между различными платформами контроллеров существуют некоторые общие функциональные особенности, но окончательное определение любой конкретной функции кода М дается производителем элемента управления.

Коды M-кода

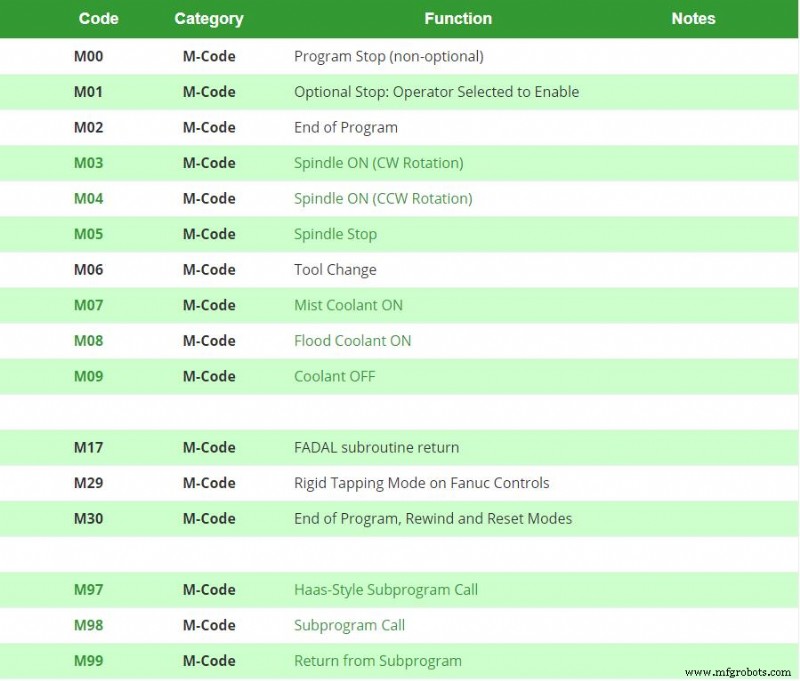

Вот несколько примеров M-кода:

Разница между G-кодом и M-кодом

Коды G и M имеют особые, но разные цели в управлении станками с ЧПУ.

Хотя цифры, сопровождающие G, указывают только на движение и функции системы, некоторые люди называют программы ЧПУ кодами G. Значение M является частью программы, которая сообщает машине, как работать вне движения.

При рассмотрении того, как эти два типа команд можно использовать с машиной, рассмотрите G для резки и M в качестве других операций.

Когда оба управляют устройством, они регулируют разные движения.

Команда G сообщает инструменту, где и как резать. Операция M может дать указание станку сменить инструменты, переместить шпиндель или выполнить другие задачи, не связанные с резанием, внутри оборудования. Если вы хотите упростить этот процесс, вы можете использовать программное обеспечение CAD или CAM, но это не всегда идеальное решение.

Даже если у вас есть программа CAD или CAM, которая может изменить направление, в котором заданы буквенно-цифровые программы, вы все равно должны быть знакомы с программированием ЧПУ, чтобы вносить изменения или модифицировать программное обеспечение в соответствии с вводом, требуемым станком. Программное обеспечение будет выполнять только операции, указанные оператором. Если вы не понимаете программу, которую она генерирует, вы можете заставить машину выполнять неправильную функцию, что приведет к пустой трате времени и материалов.
