Металлические материалы с ЧПУ и производственный процесс

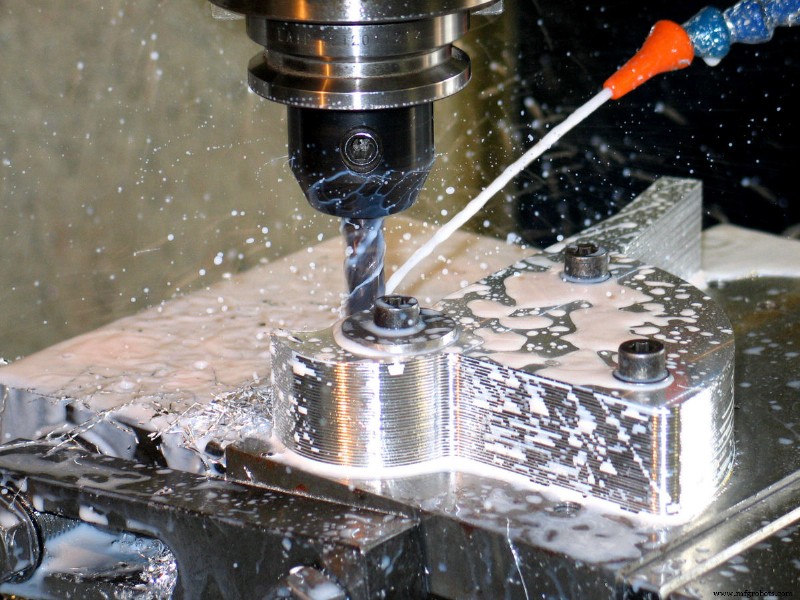

Компьютерное числовое управление (ЧПУ) – это автоматическое управление. металлообрабатывающих инструментов (сверл, расточных, токарных станков), позволяющих создавать сложные детали с помощью компьютера.

Как правило, станок с ЧПУ изменяет заготовку из материала (металла, пластика, дерева или керамики) в соответствии с точными спецификациями. следуя запрограммированным инструкциям и без физического оператора.

При этом высокопроизводительный металлообрабатывающий станок с ЧПУ означает повышенную производительность. иэкономия трудозатрат , что оказывает огромное влияние на прибыльность компании. .

В этом посте мы познакомим вас с некоторыми важными элементами металлообрабатывающих станков с ЧПУ по следующим трем аспектам:

• Конструктивные особенности станков с ЧПУ Metal;
• Сырье для производства металлообрабатывающего станка с ЧПУ и
• Подробные производственные процессы .

1. Конструктивные особенности станков с ЧПУ Metal

Металлический станок с ЧПУ состоит из станины, колонны, направляющей, рабочего стола, держателя инструмента, как и обычные станки. Чтобы соответствовать высокой точности и высокоскоростной характеристики системы управления, конструкция основной части станков с ЧПУ также требует высокой точности, высокой жесткости, высокой резонансной частоты, низкой инерции, низкого трения и надлежащего коэффициента демпфирования.

1.1 Конструктивные особенности основных компонентов

Основные компоненты станков с ЧПУ Metal в основном включают станину, колонну и рабочий стол. Их основная функция заключается в поддержке , нести и обслуживать относительное положение каждого компонента.

В идеале станки с ЧПУ должны выполнять как грубую обработку, так и и тонкая обработка , поэтому они должны выдерживать максимальное усилие резания большого ножа при черновой обработке и обеспечивать высокую точность при чистовой обработке.

1.2 Конструктивные характеристики системы главного привода

Система главного привода обеспечивает мощность резания, необходимую для широкого спектра инструментов и заготовок. При этом он гарантирует постоянную выходную мощность. в самом широком диапазоне скоростей.

В то же время, чтобы достичь наилучшей скорости резания для станков с ЧПУ, система главного привода должна обеспечивать бесступенчатую регулировку скорости в широком диапазоне. В станках с ЧПУ Current Metal используются высокопроизводительные двигатели постоянного или переменного тока с бесступенчатой ​​регулировкой скорости вращения шпинделя, которые имеют более высокий КПД, чем механическая пошаговая цепь передачи.

2. Сырье для производства станка с ЧПУ по металлу

Прежде всего, механические компоненты машины должны быть жесткими и прочными, чтобы поддерживать быстро движущиеся части. Шпиндель обычно является самой прочной частью и поддерживается большими подшипниками.

Затем станину или рабочий стол машины поддерживают на «направляющих» из закаленной стали, которые обычно защищены гибкими ограждениями. Чугун или Механит раньше был предпочтительным материалом для металлообрабатывающих станков.

Сегодня в большинстве машин используются сварные соединения из горячекатаной стали. и кованые изделия например, нержавеющая сталь чтобы снизить стоимость и позволить изготавливать более сложные конструкции рам.

3. Подробный процесс производства станков с ЧПУ Metal

До недавнего времени большинство обрабатывающих центров изготавливались производителями станков по спецификациям заказчика. Фактический производственный процесс протекает следующим образом.

3.1 Сварка основания

• Основание машины отливается или сваривается. Затем он подвергается термической обработке. чтобы удалить кастинг или напряжения сварки .
• Основание крепится к большому обрабатывающему центру, а места крепления направляющих обрабатываются в соответствии со спецификацией. Направляющие отшлифованы, скреплены болтами и прикреплены к основанию.

3.2 Крепление болтами

• Механизмы, которые перемещают станину или шпиндель, называются шариковыми винтами. . Они изменяют вращательное движение приводных двигателей в линейное движение и состоят из винтового вала и опорные подшипники .
• При вращении вала подшипник следует по спиральным канавкам на валу и производит очень точное линейное движение, которое перемещает либо рабочий стол под шпинделем, либо сам держатель шпинделя.
• Эти шарико-винтовые пары крепятся болтами к основанию, а опора подшипника крепится болтами к рабочему столу или держателю шпинделя.

3.3 Установка шпинделя

• Шпиндель обрабатывается и шлифуется, устанавливается на приводной двигатель, а затем прикручивается болтами к подвижному держателю шпинделя. Каждая ось движения имеет отдельный шариковый винт и набор направляющих в большинстве обрабатывающих центров.

3.4 Контроллер

• Компьютер является основной частью контроллера. Он имеет корпус с климат-контролем, установленный сбоку на раме или на пульте оператора. Он содержит всю оперативную память. , компьютерные платы , блоки питания и другие электронные схемы управлять машиной.
• лицевая сторона контроллера имеет видеоэкран который отображает информацию о программе, положение, скорость и подачу, а также другие данные, необходимые оператору для контроля производительности станка.
• Собранная машина проходит пробный запуск для точности. Каждая машина имеет небольшие физические отличия, которые математически корректируются в операционной системе компьютера.
• Эти значения коррекции хранятся в отдельной памяти. , и машина постоянно их проверяет.
• После тестирования готовая машина окрашивается. и подготовлен к отгрузке .

Это общий производственный процесс Metal CNC, и мы искренне надеемся, что он будет вам полезен. Не стесняйтесь оставлять комментарии ниже, если у вас есть какие-либо вопросы.
