Сбор и визуализация экологических данных на Arduino MKR WiFi 1010 в Arduino IoT Cloud

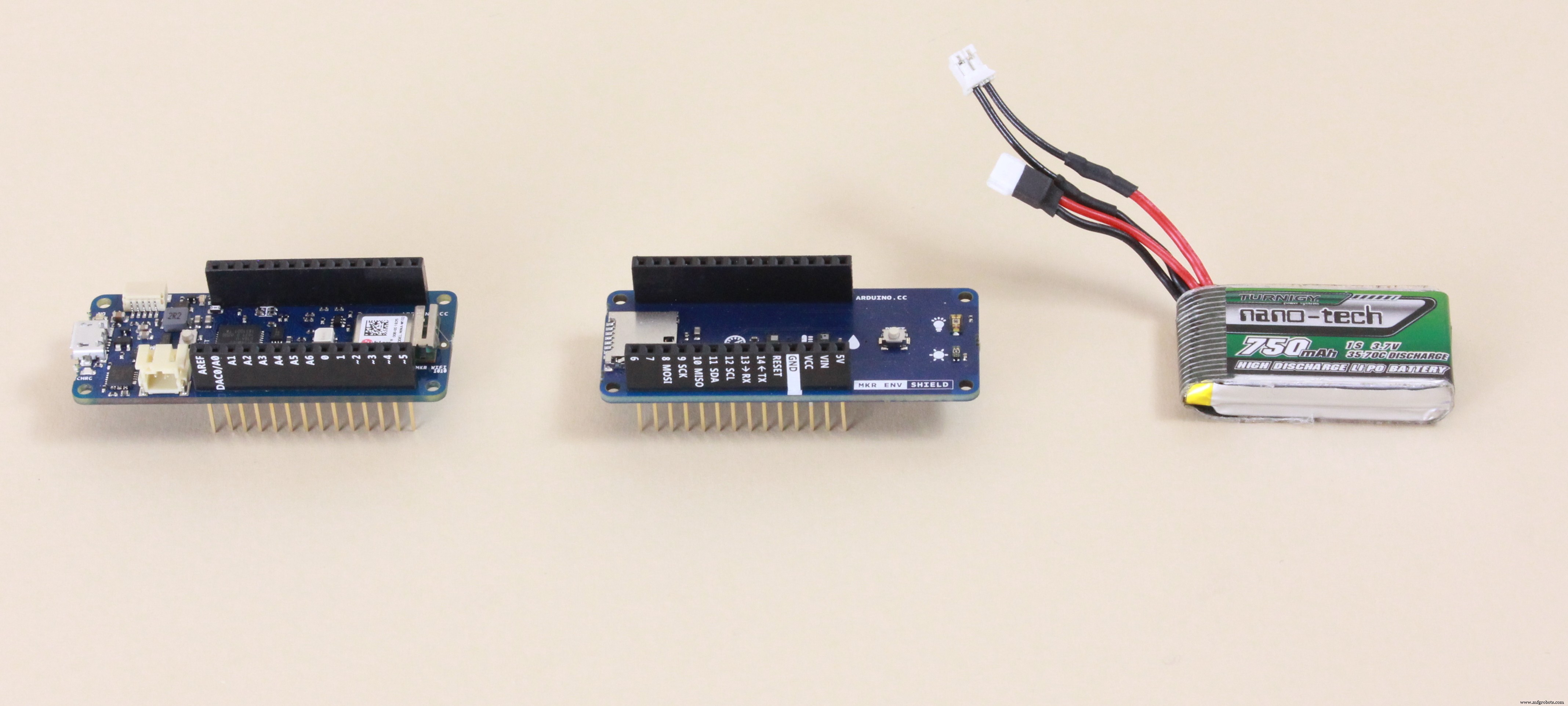

Компоненты и материалы

• Arduino MKR WiFi 1010 — 1 шт.
• Arduino MKR ENV Shield — 1 шт.
• Батарейный отсек (или другой источник питания) — 1 шт.

Программное обеспечение и сервисы

• Arduino IoT Cloud

О проекте

Проект демонстрирует, как считывать данные с датчиков на плате MKR ENV Shield (температура, влажность, давление, освещённость, УФ-индекс) и визуализировать их в виджетах Arduino IoT Cloud.

Необходимое оборудование

• Arduino MKR WiFi 1010 — микроконтроллер SAMD21 + модуль NINA-W10 (WiFi/BLE).
• Батарейный отсек — для автономного питания.
• MKR ENV Shield — щит с датчиками температуры, влажности, давления, света и УФ-излучения.
• Учётные данные WiFi-сети (SSID и пароль).

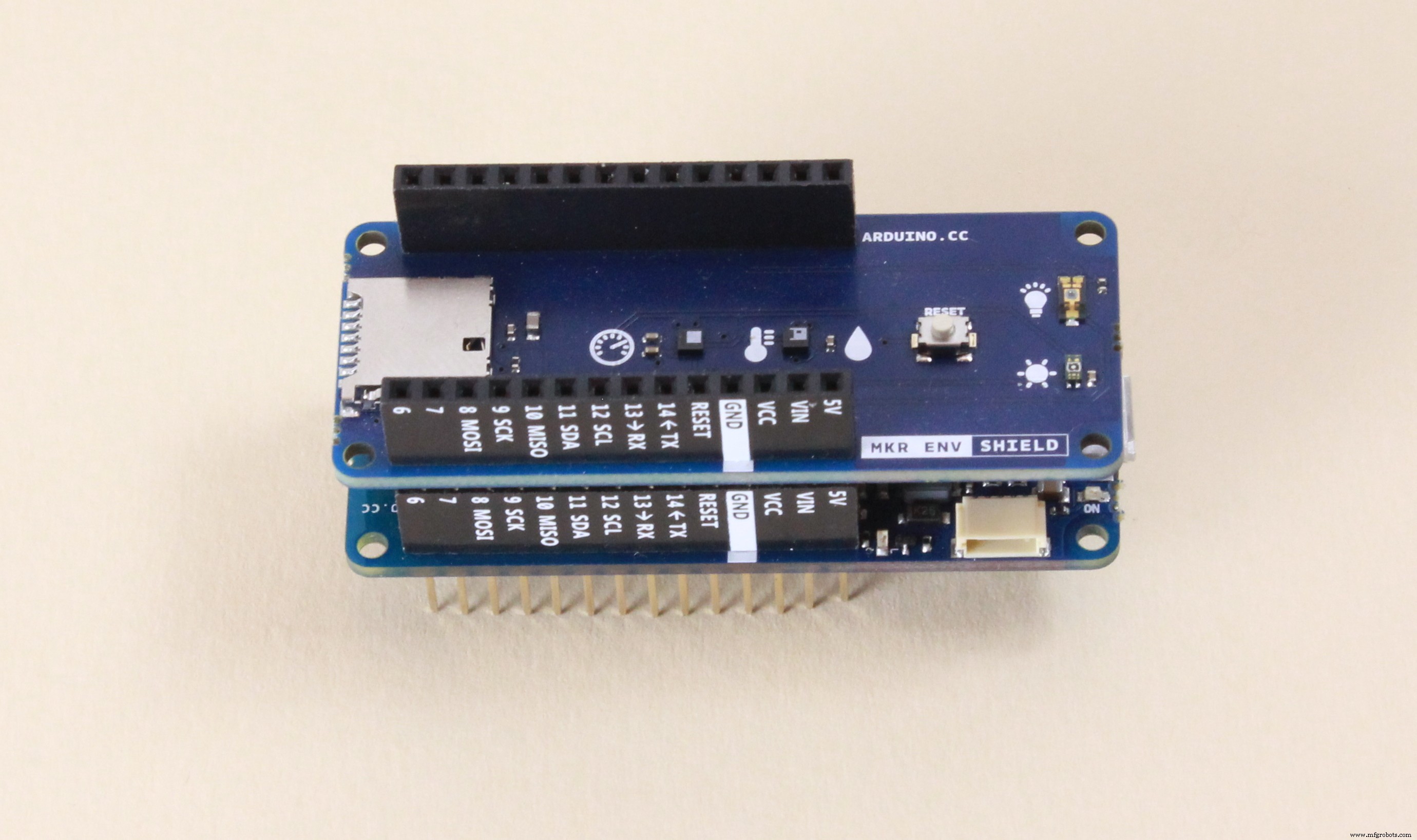

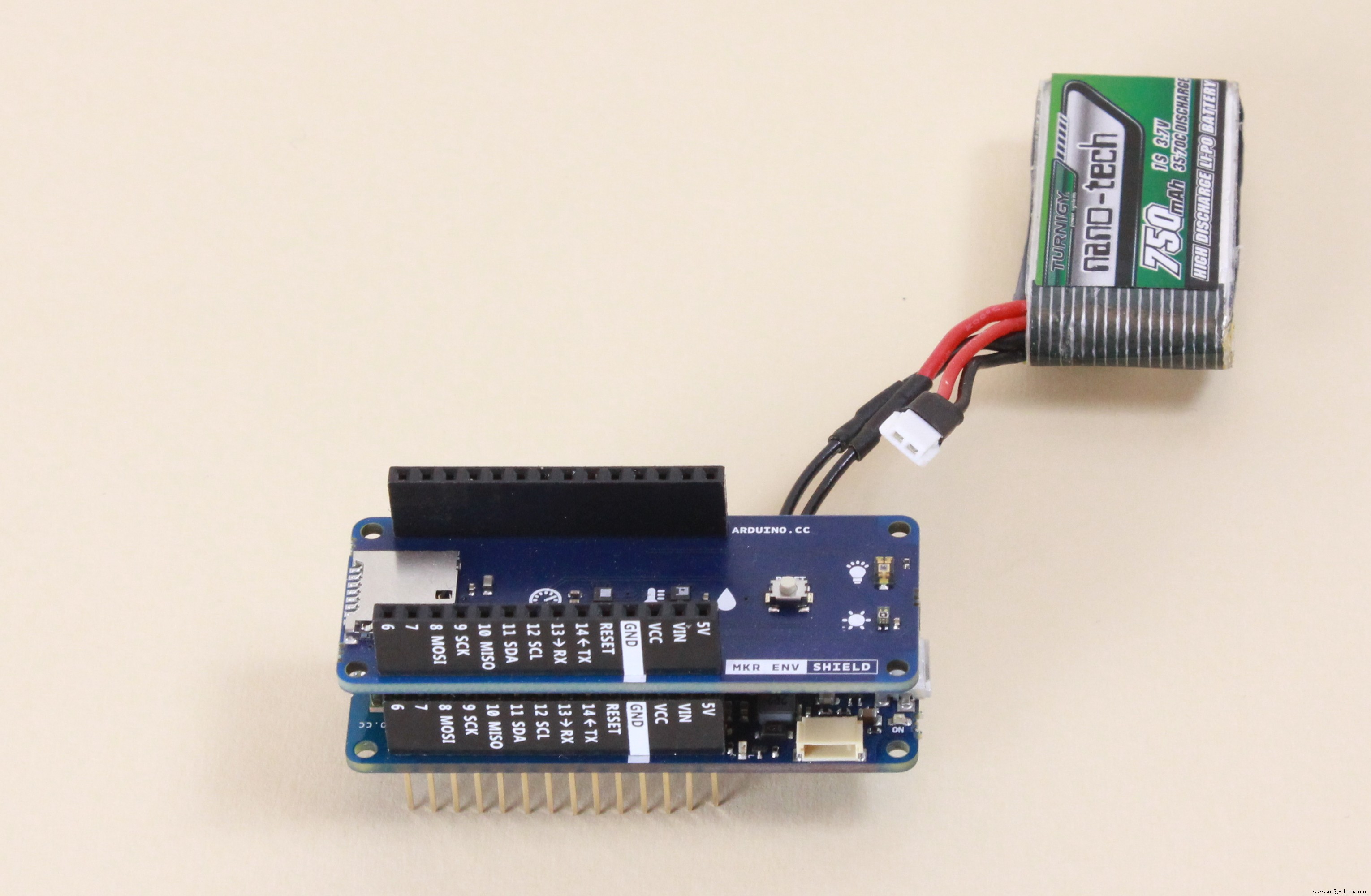

Сборка проста: установите ENV Shield на MKR WiFi 1010, совместив контакты, и подключите батарейный отсек.

Структура кода

Код состоит из двух частей:

1. Автоматически сгенерированный шаблон Arduino IoT Cloud для связи с облаком (файл thingProperties.h). Содержит учётные данные WiFi и ключ устройства из крипточипа.
2. Библиотека Arduino_MKRENV для работы с датчиками ENV Shield.

Скетч

#include "thingProperties.h"
#include

void setup() {
  Serial.begin(9600);
  delay(1500);
  initProperties();               // из thingProperties.h
  ArduinoCloud.begin(ArduinoIoTPreferredConnection);
  setDebugMessageLevel(2);
  ArduinoCloud.printDebugInfo();
  if (!ENV.begin()) {
    Serial.println("Failed to initialize MKR ENV shield!");
    while (1);
  }
}

void loop() {
  ArduinoCloud.update();
  humidity = int(ENV.readHumidity());
  lux = int(ENV.readIlluminance());
  pressure = int(ENV.readPressure());
  temperature = int(ENV.readTemperature());
  uva = int(ENV.readUVA());
  uvb = int(ENV.readUVB());
  uvi = int(ENV.readUVIndex());
  delay(1000);
}

Настройка в Arduino IoT Cloud

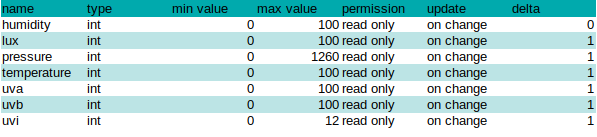

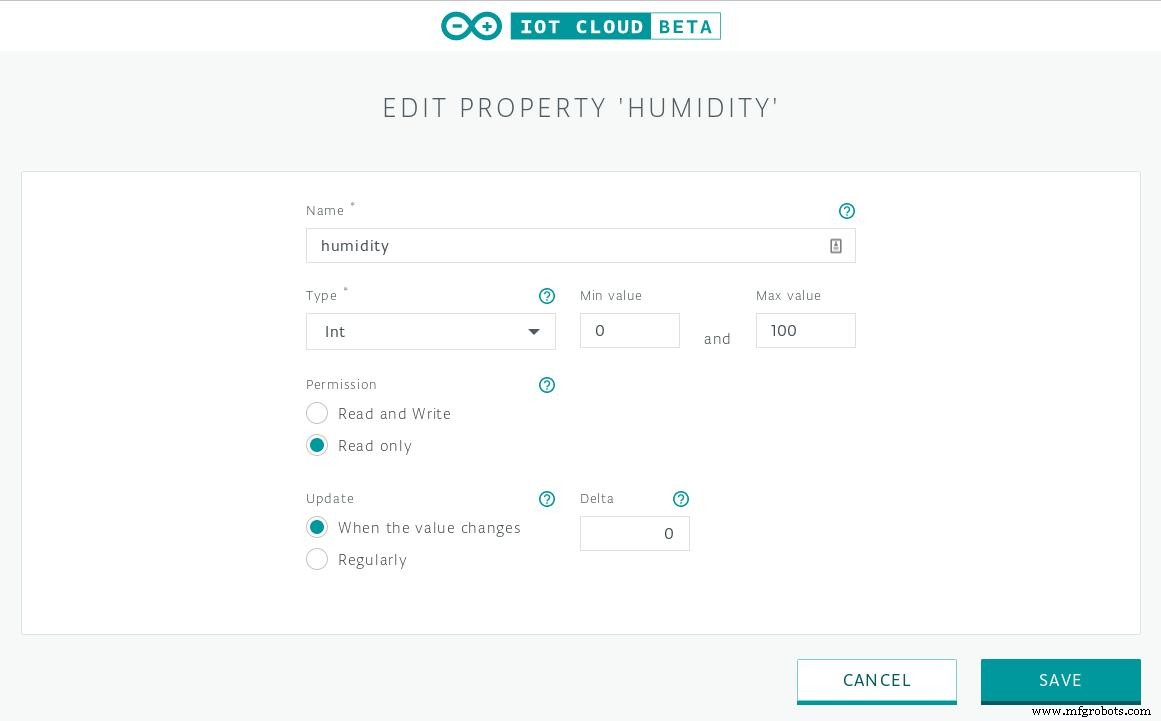

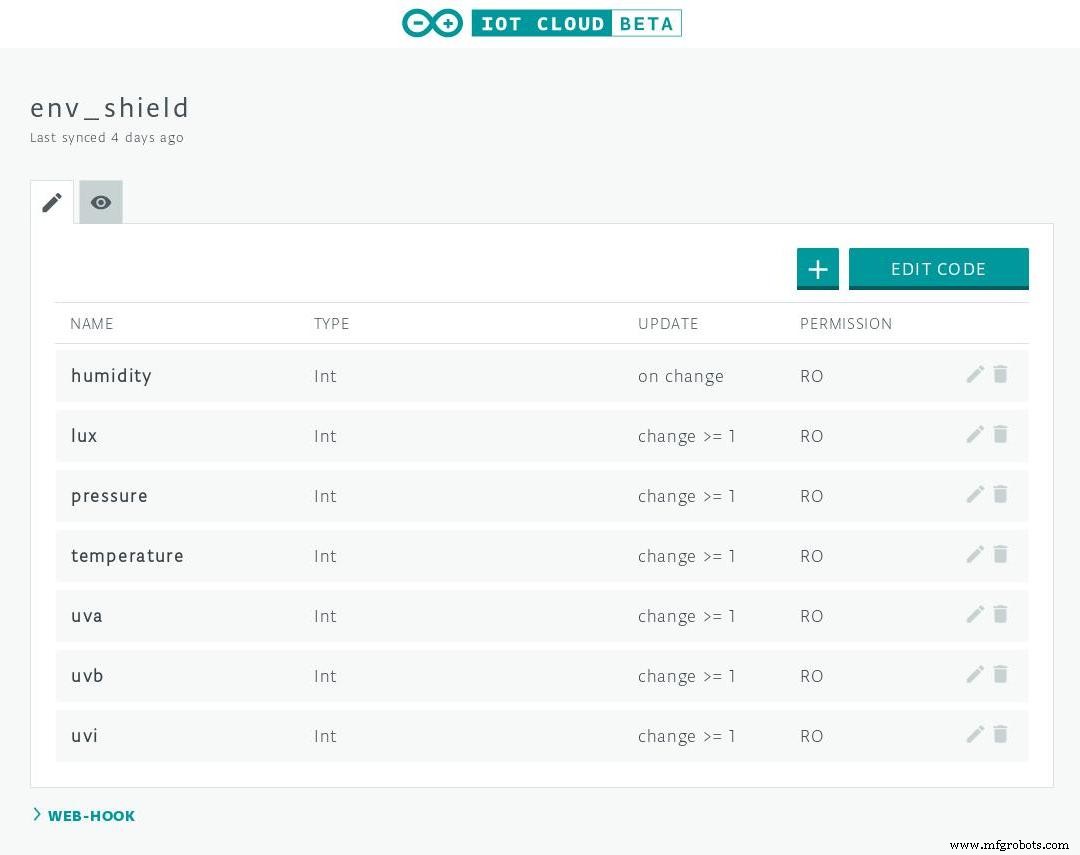

1. Создайте Thing и добавьте шесть свойств (Properties) с точными именами: humidity, lux, pressure, temperature, uva, uvb, uvi (регистрозависимо).
2. Для каждого свойства настройте виджет на дашборде.
3. Нажмите «Edit Code», замените основной скетч на приведённый выше и загрузите в плату.

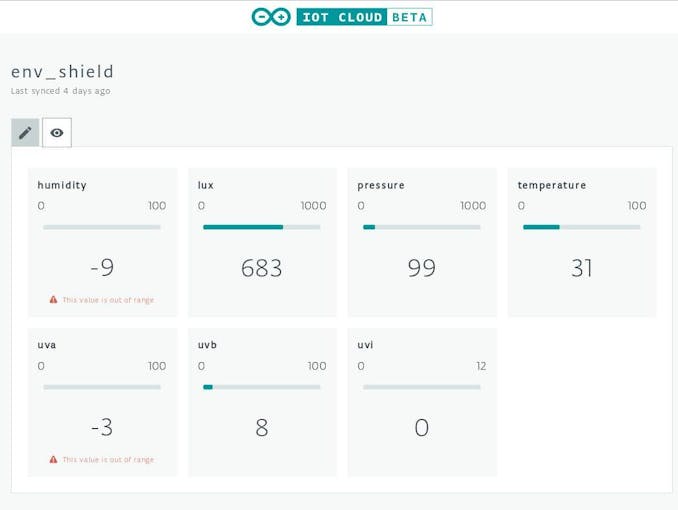

После загрузки и подключения к WiFi данные начнут поступать в облако и отображаться на дашборде.
