DIY 3D-печатаемая реактивная турбина: Arduino, BLDC-мотор и ESC — быстрое руководство

Компоненты и материалы

Arduino UNO1 шт.
Потенциометр (любой, ~10 кОм)1 шт.
ESC (регулятор оборотов для бесколлекторных моторов)1 шт.
BLDC-мотор (бесколлекторный)1 шт.
Электронные компоненты (UTSOURCE)по необходимости

О проекте

Видео-проект: создание миниатюрной реактивной турбины с 3D-печатаемыми лопатками. Управление оборотами через Arduino и ESC от потенциометра.

Спасибо UTSOURCE.net за предоставленные компоненты! На их сайте можно заказать Arduino, BLDC-моторы и многое другое.

См. также часть 2 (версия 2): 3D Printed Jet Turbine v2

STL-файлы для 3D-печати: Thingiverse #3503806

Код (C/C++)

#include

Servo ESC;

void setup() {
  ESC.attach(6); // PWM на пине 6
}

void loop() {
  int throttle = analogRead(A0);           // Чтение потенциометра
  throttle = map(throttle, 0, 1023, 0, 180); // Маппинг 0-1023 -> 0-180 (диапазон Servo)
  ESC.write(throttle);                     // Генерация PWM для ESC
}

Примечание: В оригинале кода было map(throttle, 0, 400, 0, 180), что некорректно для 10-битного АЦП (0–1023). Исправлено на полный диапазон.

3D-модели (CAD)

Файлы на Thingiverse: thingiverse.com/thing:3503806

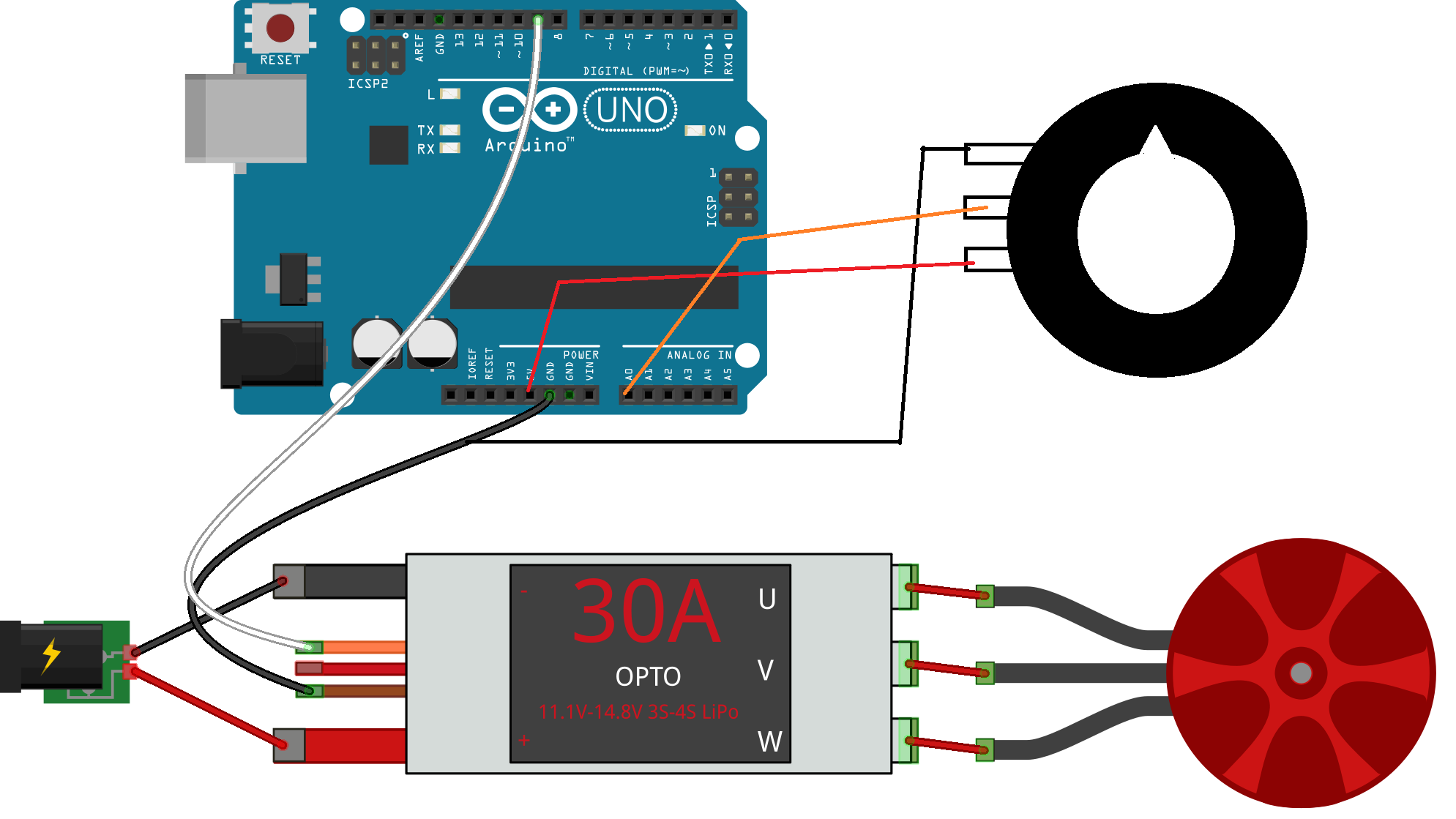

Схемы

DIY 3D-печатаемая реактивная турбина: Arduino, BLDC-мотор и ESC — быстрое руководство
