Сборка игровой консоли «Ниндзя Доллар» на Arduino UNO с LCD-дисплеем

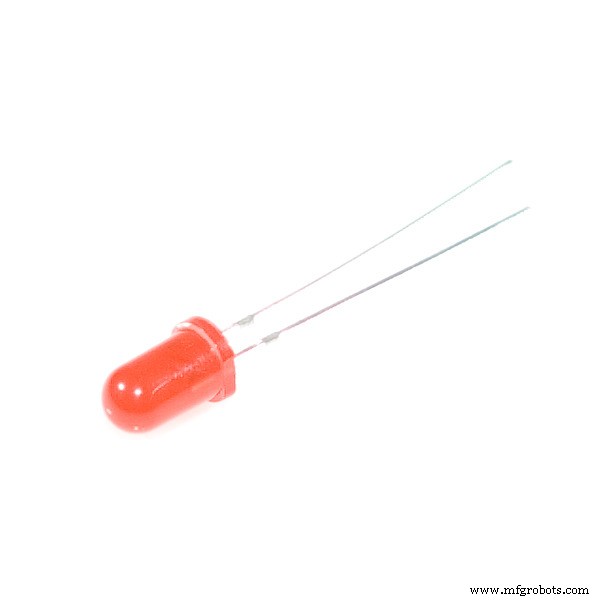

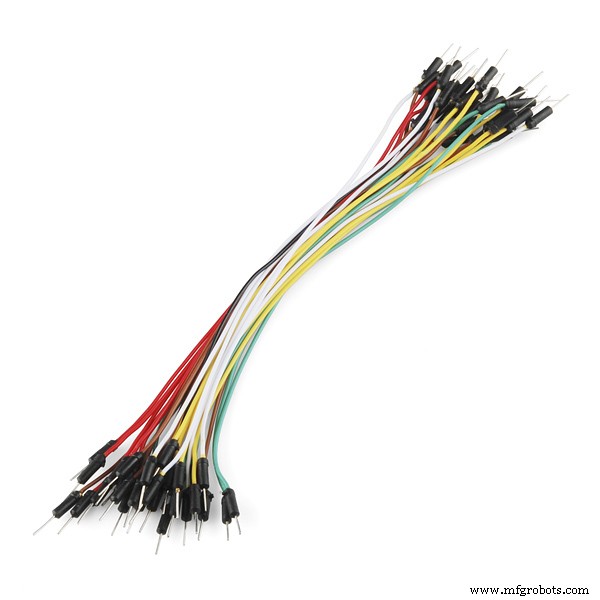

Компоненты и расходные материалы

Необходимые инструменты

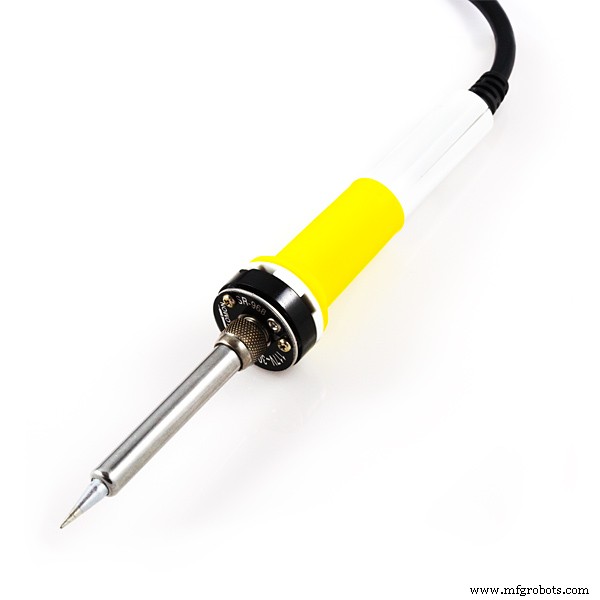

• Паяльник — для пайки LCD

О проекте

Простая LCD-игра. Вдохновлялся игрой «Динозавр» из Google Chrome, но добавил свои фишки. Доллар-воин движется постоянно, может прыгать над препятствиями и собирать «звезды» (очки). Прыжок над препятствием = 1 очко, пойманная звезда = 5 очков. Можно стрелять и уничтожать препятствия впереди. Светодиоды индицируют прыжок или выстрел. Каждые 10, 20, 30 очков скорость растет. На 50 очков — победа. Столкновение с препятствием — проигрыш. Границы легко меняются в коде. Добавлен пассивный зумер: звуки при прыжке/выстреле, мелодии победы и поражения. Мой первый проект здесь — жду комментариев!

Видео

(В оригинале встроено видео демонстрации)

Подключение

LCD-модуль имеет 16-пиновый разъем снизу. Вставьте в макетную плату как на фото. Все сигналы питания и управления идут через этот разъем.

Пины слева направо:

• GND — земля питания
• VCC — +5V
• V0 — регулировка контраста
• RS — выбор регистра
• R/W — чтение/запись
• E —_ENABLE_
• D0–D3 — данные 0–3 (не используются в 4-битном режиме)
• D4 — данные 4
• D5 — данные 5
• D6 — данные 6
• D7 — данные 7
• A — анод подсветки
• K — катод подсветки

Соедините 5V Arduino с красной шиной макетной платы, GND — с синей.

• VSS → GND
• VDD → 5V
• V0 → средний вывод потенциометра
• RS → Arduino pin 12
• RW → GND
• E → Arduino pin 11
• D4 → pin 5
• D5 → pin 4
• D6 → pin 3
• D7 → pin 2
• A → 5V
• K → GND

Крайние выводы потенциометра → 5V и GND.

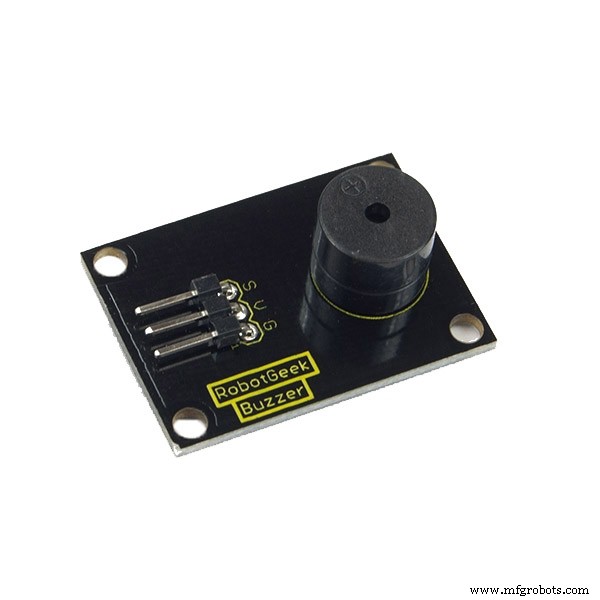

Пьезо-зумер 3 пина: S → pin 7, «-» → GND, третий → 5V. Если 2 пина: один → GND, второй → pin 7.

Кнопки по схеме: кнопка прыжка → pin 1, кнопка выстрела → pin 6. Светодиоды управляются только кнопками (не Arduino): анод к пину кнопки, подключенному к Arduino, катод → GND.

Код

dollar_warrior (Arduino)

#include <LiquidCrystal.h>
const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
const int buttonPin1 = 1;
const int buttonPin2 = 6;
const int buzzer = 7;
unsigned long pts = 0;
bool buttonState1 = 0, buttonState2 = 0;
int randomNums[6], randomNum = 0;
int randomNums1[3], randomNum1 = 0;
unsigned int myDelay = 500;
bool temp = 0;
int tempI[16];
bool temp1 = 0;
int tempI1[3];
int button2IsPressed = 0;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

void setup() {
  lcd.begin(16, 2);
  pinMode(buttonPin1, INPUT);
  pinMode(buttonPin2, INPUT);
  pinMode(buzzer, OUTPUT);
  lcd.setCursor(4, 0); lcd.print("THE GAME");
  lcd.setCursor(2, 1); lcd.print("STARTS IN 5"); delay(1000);
  lcd.setCursor(12, 1); lcd.print("4"); delay(1000);
  lcd.setCursor(12, 1); lcd.print("3"); delay(1000);
  lcd.setCursor(12, 1); lcd.print("2"); delay(1000);
  lcd.setCursor(12, 1); lcd.print("1"); delay(1000);
  lcd.clear();
}

void loop() {
here:
  randomNum = random(5);
  for (int i = 0; i < randomNum; ++i) randomNums[i] = random(16);
  randomNum1 = random(3);
  for (int i = 0; i < randomNum1; ++i) randomNums1[i] = random(16);
  temp = 0;
  for (int j = 0; j < 3; ++j) tempI1[j] = 0;
  button2IsPressed = 0;
  for (int i = 0; i < 16; ++i) {
    if (pts > 9 && pts < 20) { lcd.setCursor(14, 0); myDelay = 400; }
    else if (pts > 19 && pts < 30) { lcd.setCursor(14, 0); myDelay = 300; }
    else if (pts > 29 && pts < 50) { myDelay = 200; lcd.setCursor(14, 0); }
    else if (pts >= 50) {
      pts = 0; myDelay = 500; lcd.clear();
      lcd.setCursor(5, 0); lcd.print("VICTORY");
      tone(buzzer, 262); delay(200);
      tone(buzzer, 330); delay(200);
      tone(buzzer, 392); delay(100);
      tone(buzzer, 330); delay(100);
      tone(buzzer, 392); delay(100);
      tone(buzzer, 523); delay(200);
      noTone(buzzer); delay(3000); lcd.clear(); goto here;
    }
    else lcd.setCursor(15, 0);
    lcd.print(pts);
    buttonState1 = digitalRead(buttonPin1);
    buttonState2 = digitalRead(buttonPin2);
    // Препятствия
    if (!temp) {
      for (int j = 0; j < randomNum; ++j) {
        lcd.setCursor(randomNums[j], 1); lcd.print("#");
      }
    } else {
      for (int j = 0; j < randomNum; ++j) {
        if (tempI[0] > randomNums[j]) {
          lcd.setCursor(randomNums[j], 1); lcd.print("#");
        }
      }
    }
    // Очки (звезды)
    if (!temp1) {
      for (int j = 0; j < randomNum1; ++j) {
        lcd.setCursor(randomNums1[j], 0); lcd.print("*");
      }
    } else {
      for (int j = 0; j < randomNum1; ++j) {
        if (randomNums1[j] != tempI1[j]) {
          lcd.setCursor(randomNums1[j], 0); lcd.print("*");
        }
      }
    }
    // Прыжок
    if (buttonState1 == HIGH) { lcd.setCursor(i, 0); tone(buzzer, 131); delay(200); noTone(buzzer); }
    else lcd.setCursor(i, 1);
    lcd.print("$");
    // Выстрел
    if (buttonState2 == HIGH) {
      tone(buzzer, 175); delay(100); noTone(buzzer);
      temp = 1;
      if (buttonState1 == LOW) tempI[button2IsPressed] = i;
      ++button2IsPressed;
      for (int k = i + 1; k < 16; ++k) {
        if (buttonState1 == LOW) lcd.setCursor(k, 1);
        else lcd.setCursor(k, 0);
        lcd.print("~"); delay(5);
        if (buttonState1 == LOW) lcd.setCursor(k - 1, 1);
        else lcd.setCursor(k - 1, 0);
        lcd.print(" "); delay(5);
      }
    }
    delay(myDelay); lcd.clear();
    // Сбор звезд
    for (int j = 0; j < randomNum1; ++j) {
      if (i == randomNums1[j] && buttonState1 == HIGH) {
        temp1 = 1; tempI1[j] = i; pts += 5;
      }
    }
    // Столкновение с препятствием
    for (int j = 0; j < randomNum; ++j) {
      if (i == randomNums[j] && buttonState1 == LOW && temp == 0) {
        pts = 0; myDelay = 500; lcd.clear();
        lcd.setCursor(6, 0); lcd.print("GAME");
        lcd.setCursor(6, 1); lcd.print("OVER");
        tone(buzzer, 349); delay(200);
        tone(buzzer, 277); delay(200);
        tone(buzzer, 220); delay(100);
        tone(buzzer, 277); delay(100);
        tone(buzzer, 220); delay(200);
        noTone(buzzer); delay(3000); lcd.clear(); goto here;
      }
      else if (i == randomNums[j] && buttonState1 == HIGH) ++pts;
    }
  }
}

Схемы

game_aUIjA6VZxX.fzz (Fritzing)
