Создание рулетки на 37 светодиодов с Arduino Nano

Компоненты и материалы

Необходимые инструменты

• Паяльник

Приложения и онлайн-сервисы

• Arduino IDE

О проекте

Рулетка — казино-игра, название от фр. «маленькое колесо». Игроки ставят на число, группы чисел, цвет (красное/чёрное), чёт/нечёт, высокие (19-36) или низкие (1-18) числа.

Большинство проектов используют 10 светодиодов, здесь — 37 светодиодов как в настоящем европейском колесе (один ноль + 36 чисел). При нажатии кнопки запускается «виртуальный шар»: светодиоды зажигаются последовательно, скорость плавно снижается до остановки на случайном числе. Звуковой эффект добавляет реализма. Скорость и время настраиваются в коде.

Устройство простое:

• Arduino Nano
• 5 сдвиговых регистров 74HC595
• 37 светодиодов
• NPN-транзистор
• 2 резистора
• Зуммер

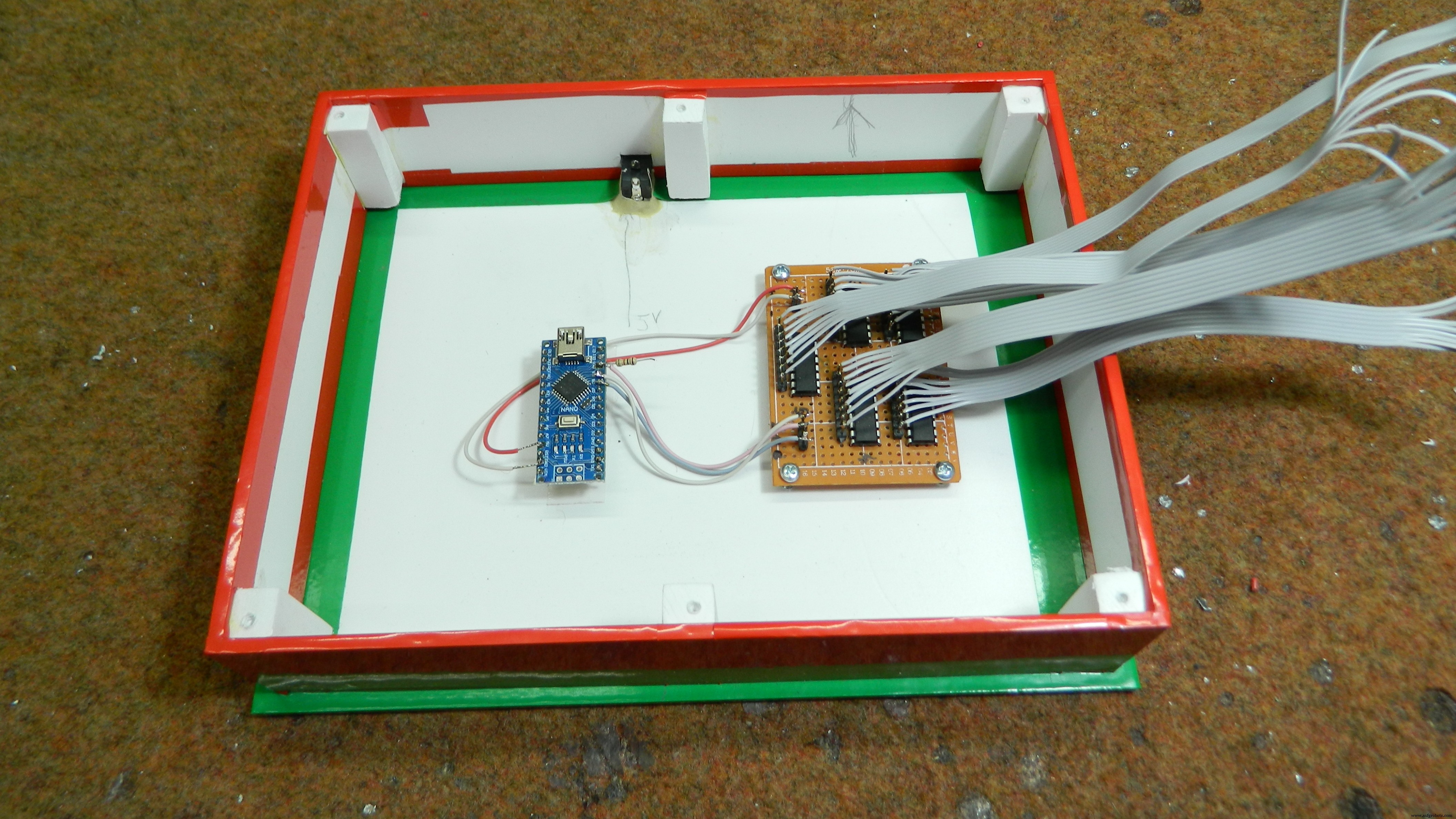

Готовое устройство помещено в корпус из ПВХ с цветной обклейкой.

Код

int SER_Pin = 8;   // pin 14 on 74HC595
int RCLK_Pin = 9;  // pin 12 on 74HC595
int SRCLK_Pin = 10; // pin 11 on 74HC595

#define number_of_74hc595s 5
#define numOfRegisterPins number_of_74hc595s * 8

boolean registers[numOfRegisterPins];
int Randomwaarde;
int del = 5;

void setup() {
  pinMode(SER_Pin, OUTPUT);
  pinMode(RCLK_Pin, OUTPUT);
  pinMode(SRCLK_Pin, OUTPUT);
  clearRegisters();
  writeRegisters();
  randomSeed(analogRead(3));
  Randomwaarde = random(190, 210);
  Serial.println(Randomwaarde);
}

void clearRegisters() {
  for (int i = numOfRegisterPins - 1; i >= 0; i--) registers[i] = LOW;
}

void writeRegisters() {
  digitalWrite(RCLK_Pin, LOW);
  for (int i = numOfRegisterPins - 1; i >= 0; i--) {
    digitalWrite(SRCLK_Pin, LOW);
    int val = registers[i];
    digitalWrite(SER_Pin, val);
    digitalWrite(SRCLK_Pin, HIGH);
  }
  digitalWrite(RCLK_Pin, HIGH);
}

void setRegisterPin(int index, int value) {
  registers[index] = value;
}

void loop() {
  for (int x = 0; x <= 36; x++) {
    if (del <= Randomwaarde) {
      setRegisterPin(x, HIGH);
      writeRegisters();
      delay(del);
      setRegisterPin(x, LOW);
      writeRegisters();
      del++;
    } else {
      setRegisterPin(x, HIGH);
      writeRegisters();
      delay(10000);
      setRegisterPin(x, LOW);
      writeRegisters();
      del = 5;
    }
  }
}

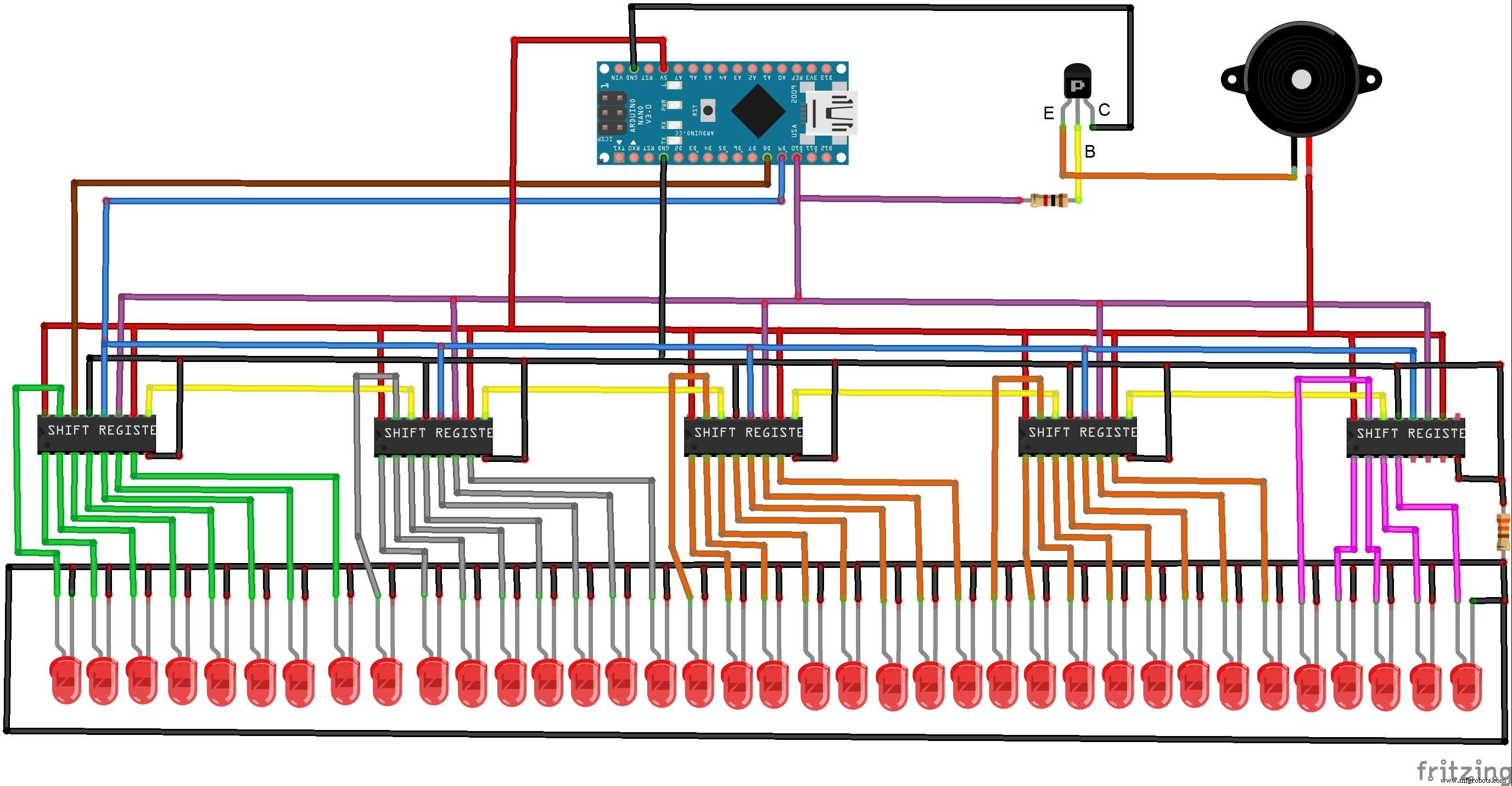

Схемы
