Портативный термометр с устройством Android

Необходимые инструменты и машины

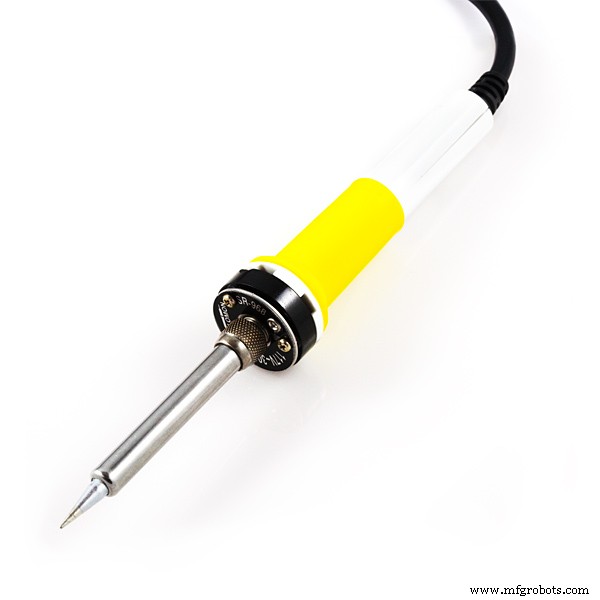

	Паяльник (общий)
	Проволока для припоя, без свинца

Приложения и онлайн-сервисы

Об этом проекте

Измерение температуры тела бесконтактным / бесконтактным способом как термопистолетом. Я создал этот проект, потому что Thermo Gun сейчас очень дорогой, поэтому мне нужна альтернатива, чтобы сделать его своими руками. И цель - сделать малобюджетную версию.

Подключение проводов (Аппаратное обеспечение)

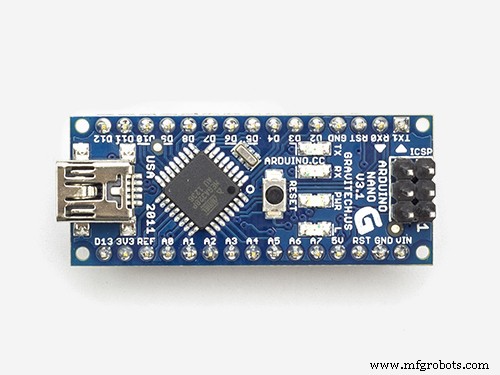

MLX 90614 имеет связь I2C, поэтому в Arduino Nano используйте контакты A4 и A5

Подготовка программирования (программное обеспечение)

Для библиотеки MLX90614 я использую библиотеку adafruit, вы можете открыть Arduino IDE и меню Tools -> Manage Libraries -> search MLX90614. и нажмите Библиотека Adafruit MLX90614 . затем нажмите "Установить" в Диспетчере библиотек

Пример теста из библиотеки

Чтобы убедиться, что датчик mlx90614 может работать, откройте Arduino IDE, нажмите «Файл» -> «Примеры» -> «Библиотека Adafruit MLX90614» -> mlxtest.

Загрузите, затем посмотрите серийный монитор, вы можете увидеть температуру окружающей среды и температуру объекта.

Подготовьте схему, OTG и обложку для 3D-печати

После того, как образец кода MLX90614 работает, подготовьте схему между arduino nano и датчиком mlx90614, как показано на рисунке. Для OTG вы можете сделать DIY с помощью Male Microusb и Male Miniusb.

Cover Portable Thermometer можно загрузить файл 3D в https://grabcad.com/library/portable-thermometer-box-1 и распечатать его с помощью вашей машины 3D-печати

Установите приложение Portable Thermometer из Playstore

Вы можете выполнить поиск в игровом магазине «портативный термометр», или вы можете щелкнуть эту ссылку «портативный термометр», или вы можете отсканировать этот qr-код

Портативный термометр для бега

Как запустить портативный термометр

• Подключите устройство к своему смартфону с помощью OTG.
• Активное соединение OTG в вашем смартфоне
• Запустить приложение
• Нажмите "Проверить сейчас", чтобы проверить температуру тела.

Видеопроект Портативный термометр

Код

• Портативный термометр, код Arduino

Портативный термометр Arduino Code Arduino

 / * * MLX90614 Отправить в OTG * [email protected] * / # define LED 13 # include  #include  Adafruit_MLX90614 mlx =Adafruit_MLX90614 (); unsigned long previousMillis; int interval =50; char i; int data =0; void setup () {Serial.begin (9600); mlx.begin (); pinMode (LED, ВЫХОД);} void loop () {if (Serial.available ()> 0) {i =Serial.read (); переключатель (i) {case '0':digitalWrite (LED, LOW); данные =0; ломать; case '1':digitalWrite (LED, HIGH); данные =1; ломать; }} if (data ==1) {if (millis () - previousMillis> =interval) {previousMillis =millis (); Serial.print (mlx.readAmbientTempC ()); Serial.print (";"); Serial.println (mlx.readObjectTempC ()); }}}

Изготовленные на заказ детали и корпуса

Схема
