Разработка ракетки для пинг-понга с подсветкой

Мы любим пинг-понг в Studiored, так как, начав здесь почти 4 года назад, я, вероятно, сыграл около 1000 игр. Мы также любим экспериментировать с различными процессами изготовления вещей, поэтому было вполне естественно, когда я нашел в магазине обрывок ¼ ”акрила, который мы должны были спроектировать и построить ракетку для пинг-понга со светодиодной подсветкой (да).

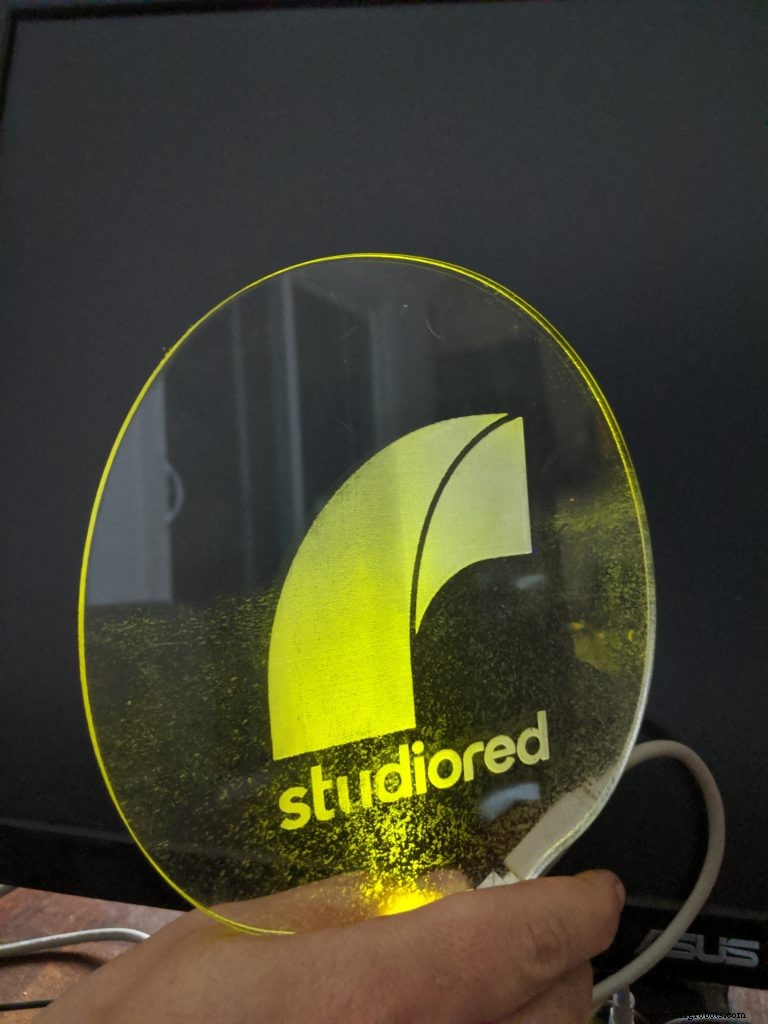

Использование лазерного резака для изготовления акриловых вывесок с краевой подсветкой давным-давно давало большой эффект, гладкая обрезанная кромка обеспечивает легкий доступ света и хорошее внутреннее отражение, в то время как грубые протравленные поверхности отлично рассеивают этот свет. Сделать эту деталь было так же просто, как получить контур ракетки для пинг-понга онлайн, вытащить ее в САПР и наложить наш логотип (посмотрите это видео, чтобы узнать больше о том, как мы импортируем и масштабируем изображения).

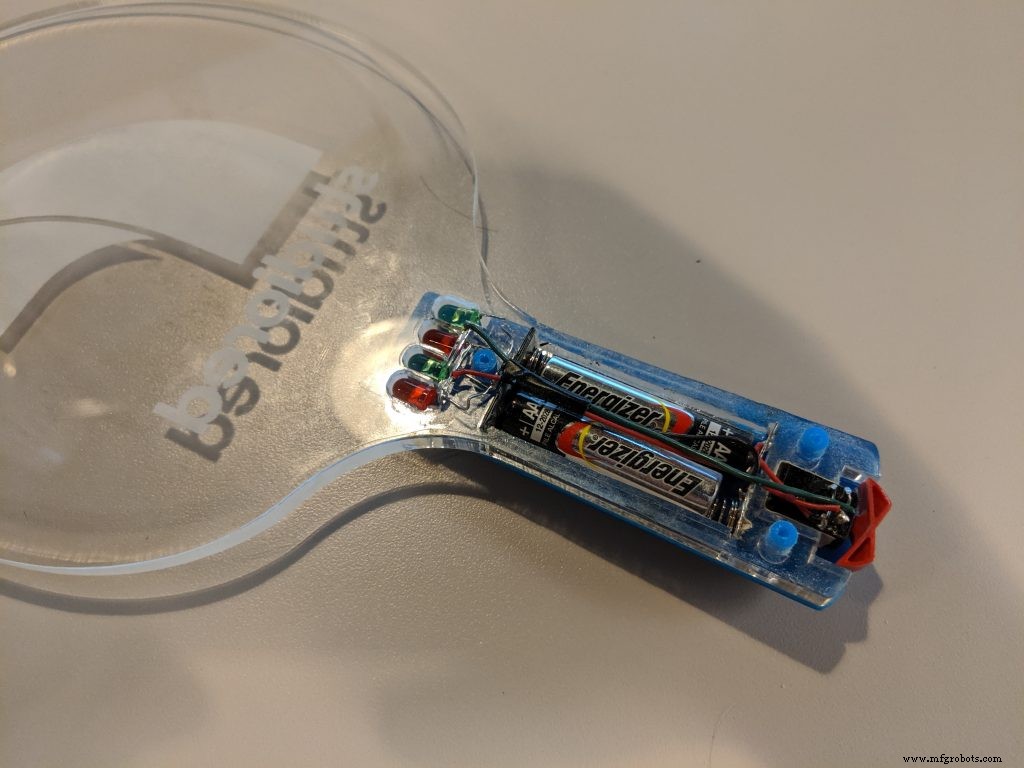

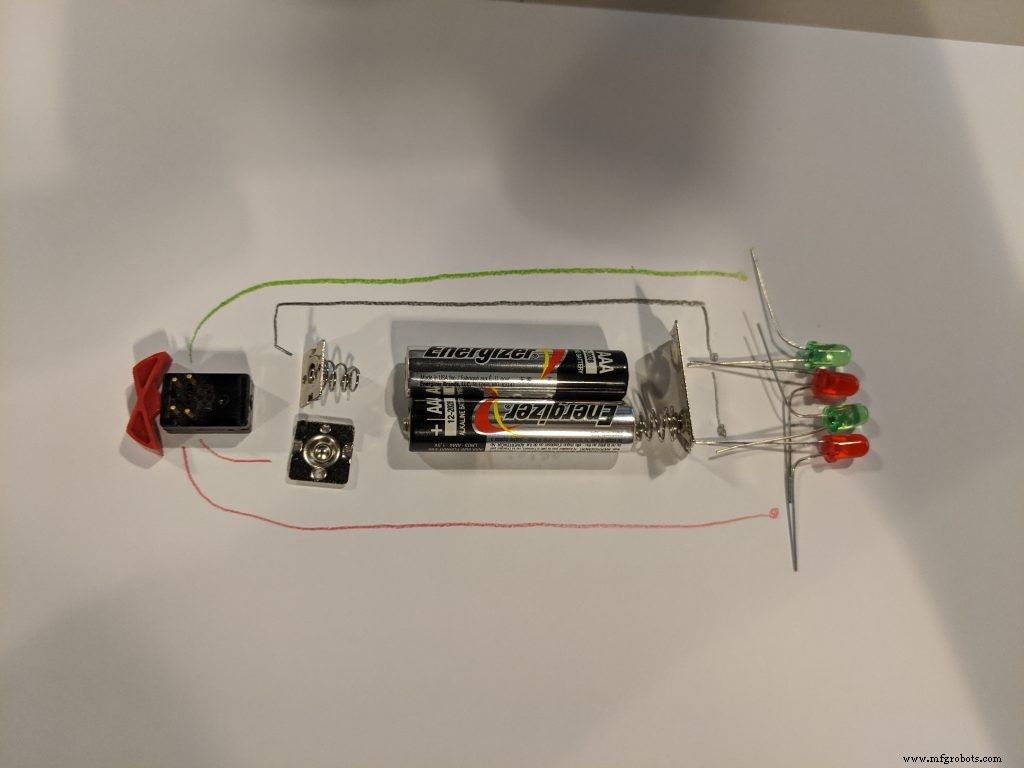

В типичной вывеске в основании или креплении достаточно места, чтобы скрыть светодиоды, а провода можно аккуратно провести, как правило, к внешнему источнику питания. Это не так просто с маленьким портативным продуктом, таким как весло для пинг-понга, было бы довольно просто использовать небольшую ячейку LIPO и несколько светодиодов SMD, но мы хотели что-то сделать из деталей, которые у нас были, и без порта для зарядки, поэтому мы решили использовать простые сменные AAA. Поскольку мы являемся компанией по разработке продуктов, у нас есть сотни контактов для батарей, и было забавной задачей сопоставить типичные методы удержания батарейных зажимов с 2D-ограничениями детали, вырезанной лазером. Мы закончили тем, что создали ручки, напечатанные на 3D-принтере, чтобы обеспечить упоры для зажимов, но все остальное было закреплено с помощью лазерной резки акрила, что приятно, поскольку он прочнее некоторых из наших материалов для печати SLA.

Конечный результат доставляет массу удовольствия, оно немного тяжелее, чем ваше обычное весло, но размер правильный, двухцветный тумблер означает, что у нас могут быть ночные матчи в стиле звездных войн (как только мы дойдем до двух из них). Мы планировали наклеить на поверхности прозрачную ленту для захвата, но для того, чтобы возиться в темноте, она отлично работает и без нее.

Посетите наш раздел загрузок, чтобы распечатать свой собственный!
