Почему стоит выбрать 5-осевую обработку для сложных кронштейнов самолетов

В аэрокосмической промышленности минимизация веса компонентов при сохранении структурной целостности является основной целью проектирования. Для достижения этой цели современные компоненты самолетов имеют интегрированную легкую топологию со сложной геометрией. Как опытного инженера по станкам с ЧПУ, специализирующегося в этом секторе, команды по закупкам и инженеры на местах часто спрашивают меня, требует ли конкретный конструктивный компонент, такой как кронштейн самолета, строго многоосную обработку. Техническая реальность цеха требует, чтобы  5-осевая обработка в аэрокосмической отрасли  больше не является необязательной роскошью; это производственная необходимость.

Когда глобальные поставщики уровня 1 нуждаются в услугах по 5-осевой обработке с ЧПУ , они требуют проверенных технических возможностей, строгого контроля допусков и комплексных стратегий снижения рисков для дорогостоящих материалов. В этой статье представлен прямой инженерный анализ того, почему сложные компоненты самолетов требуют передового многоосного производства и как эти системы преодолевают физические ограничения традиционного фрезерования.

Что такое 5-осевая обработка с ЧПУ и зачем она нужна аэрокосмической отрасли?

Обычные фрезерные станки с ЧПУ  работают по трем линейным осям X, Y и Z. Вертикальные или горизонтальные обрабатывающие центры очень эффективны при обработке призматических компонентов, но они кинематически ограничены при обработке сложной геометрии. Пятиосный фрезерный станок имеет две дополнительные оси вращения. Их обычно называют осью A, которая наклоняется вокруг оси X, и осью B или осью C, которая вращается вокруг оси Y или Z. В этой кинематографической схеме режущий инструмент может приближаться к заготовке с любого направления в полусферической рабочей зоне.

Компоненты аэрокосмической отрасли, такие как конструкционные кронштейны, рабочие колеса и шпангоуты, характеризуются органическими контурами, поверхностями произвольной формы, тяговыми ребрами с переменным углом и глубокими внутренними полостями. Обработка этих элементов на 3- или 4-осном станке представляет серьезные риски для производства:

• Накопленные ошибки установки:  Обработка многостороннего кронштейна самолета на 3-осном станке   включает в себя несколько настроек и специальные приспособления для перемещения детали при обработке с каждой стороны . Вы накапливаете отклонения от выравнивания каждый раз, когда вручную меняете положение. Это сложные ошибки геометрических размеров и допусков ( GD&T ).
• Охват инструментов недостаточен: На 3-осном станке ось инструмента изменить нельзя . Если у вас есть угловые элементы или глубокие карманы, шпиндель станка не сможет обойти что-либо на пути, и вы получите столкновения инструментов или необработанную заготовку.

Эти ограничения можно устранить с помощью специальной услуги 5-осевой обработки с ЧПУ, объединив операции в одной установке, сохраняя точное пространственное соотношение между различными геометрическими элементами.

Почему кронштейн самолета обязательно требует 5-осевого фрезерования

5-осевая обработка не только желательна, но и технически необходима. Мы продемонстрируем это, рассмотрев последовательность производства типичного несущего кронштейна конструкции самолета. Эти компоненты передают критические аэродинамические силы от фюзеляжа к рулевым поверхностям и требуют высокого соотношения прочности и веса.

Задача 1:глубокие полости и тонкие стенки

Чтобы соответствовать строгим ограничениям по весу, инженеры аэрокосмической отрасли разрабатывают кронштейны с глубокими карманами, ограниченными тонкими стенками карманов, часто толщиной менее 2,0 мм.

• Режим отказа по 3 осям:  В стандартной 3-осевой конфигурации для фрезерования глубокой полости требуется длинный режущий инструмент с увеличенным вылетом для очистки верхних фланцев. Длинные инструменты имеют пониженную статическую и динамическую жесткость. Согласно принципам машиностроения, отклонение инструмента увеличивается кубически с увеличением его длины без опоры. Отсутствие жесткости вызывает сильную вибрацию инструмента, плохое качество поверхности, ускоренный износ инструмента и тонкостенную структурную деформацию.

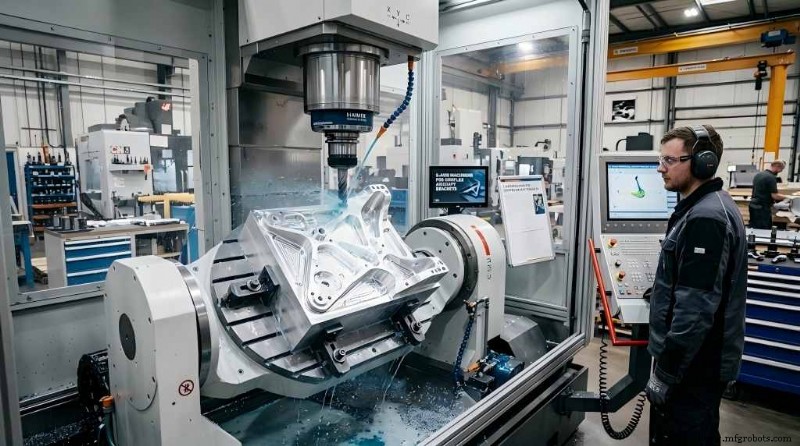

• 5-осевое решение: 5-осевой фрезерный станок наклоняет либо шпиндельную головку, либо цапфовый стол. Регулировка положения позволяет гораздо более короткому и более жесткому режущему инструменту входить в глубокую полость под оптимальным углом. Процесс лишен дребезжания благодаря высокой жесткости инструмента; Допуски на толщину стенки ±0,02 мм  сохраняются и исключаются механические деформации тонкостенной конструкции.

Задача 2. Устранение ошибок настройки для обеспечения строгих геометрических допусков

Кронштейны самолета содержат множество важных отверстий, сопрягаемых поверхностей и пазов для выравнивания, которые должны соответствовать строгим допускам истинного положения.  (часто в пределах 0,03 мм  относительно первичных данных). При использовании отдельных приспособлений в нескольких конфигурациях станков совокупность допусков, связанных с расположением приспособлений, вариантами зажима детали и смещением исходной точки станка, делает соблюдение требований практически невозможным.

5-осевая обработка использует принцип одной установки. Зажимая заготовку или поковку один раз, машина последовательно обрабатывает пять сторон детали. Относительное расположение каждого отверстия, паза и грани строго контролируется точностью линейного и вращательного позиционирования машинных энкодеров, что полностью исключает ошибки индексации, вызванные человеческим фактором.

Задача 3. Поддержание постоянной скорости поверхности органических форм

При фрезеровании сложных, органических внешних контуров кронштейна самолета режущий инструмент должен поддерживать постоянную скорость поверхности (Vc), чтобы обеспечить равномерную скорость съема материала и качество поверхности на 3-осном станке, поскольку сферическая концевая фреза движется по изогнутой поверхности, эффективная точка резания смещается к центральному кончику инструмента, где скорость вращения падает до нуля, вызывая трение, а не эффективное срезание.

5-осевая непрерывная обработка решает эту проблему за счет динамического наклона оси инструмента относительно вектора нормали к поверхности. Эта система удерживает точку контакта на оптимальном диаметре сферической фрезы, чтобы поддерживать стабильное значение Vc, чтобы избежать полировки поверхности и обеспечить чистоту поверхности  соответствует строгим требованиям Ra 1,6 мкм  аэрокосмический стандарт без ручной полировки.

Преодоление титана и инконеля с помощью 5-осевой технологии

Кронштейны и конструктивные элементы аэрокосмической отрасли, для которых требуются современные конструкционные сплавы, подвергаются суровым циклическим нагрузкам и термическим воздействиям. Эти материалы представляют собой сложную задачу механической обработки, требующую многоосной траектории движения инструмента для управления нагрузками на инструмент и выделением тепла.

Группа материаловТипичный сплавМеханические характеристикиСтратегия снижения риска при 5-осевой обработкеТитановые сплавыTi-6Al-4V (класс 5)Низкая теплопроводность, высокая химическая активность при повышенных температурах, высокие силы резания. Непрерывная оптимизация ориентации инструмента при 5-осевой обработке предотвращает локальное накопление тепла. Поддерживает точные углы зацепления, чтобы максимизировать предсказуемость износа боковой поверхности инструмента и продлить срок его службы. Суперсплавы на основе никеля Inconel 718. Быстрое закаливание, высокая прочность на сдвиг при температуре, абразивные микроструктуры. Использует высокожесткие 5-осевые траектории инструмента в сочетании со стратегиями трохоидального фрезерования для равномерного распределения нагрузки на инструмент, уменьшения износа надрезов и предотвращения поломки инструмента. Аэрокосмическая промышленность Алюминий7075-T651Высокое остаточное напряжение при прокатке/ковке, склонность к короблению конструкции при съеме тяжелого материала. Использует высокоскоростные 5-осевые адаптивные траектории фрезерования для быстрого и симметричного удаления материала, балансируя внутренние остаточные напряжения для предотвращения деформации детали.

На что обратить внимание при оказании услуг по 5-осевой обработке с ЧПУ для аэрокосмических проектов

При проверке подходящего производителя для программ чувствительных самолетов специалистам по закупкам придется искать дополнительные требования помимо количества машин:

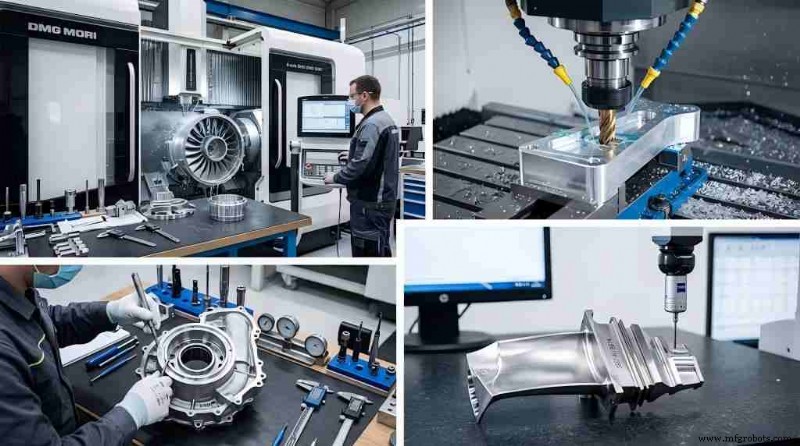

• Классификация оборудования и жесткость кинематики:  Убедитесь, что поставщик услуг использует высококачественное 5-осевое фрезерное оборудование. , например, производства DMG MORI, Makino, Hermle и Matsuura. Машины должны быть оснащены оборудованием для термостабилизации, шпинделями с прямым приводом и высоким крутящим моментом, а также линейными шкалами с высоким разрешением для обеспечения объемной стабильности при работе с полной нагрузкой.
• Система сертификации и качества:  Компания обязана иметь сертификацию системы менеджмента качества AS9100D. Этот стандарт гарантирует полную отслеживаемость партий, соблюдение процедур неразрушающего контроля и FAI в соответствии со стандартами AS9102.
• Расширенное CAM-программирование и интеграция моделирования: Для программирования сложных многоосных траекторий требуются специализированные пакеты программного обеспечения, такие как Hypermill или Mastercam. При этом производитель должен выполнить полное моделирование с использованием таких программ, как VERICUT, где точное кинематическое моделирование позволяет проверить зазор и избежать возможных аварий машины.
• Метрологическая точность и объемная поверка: У поставщика должны быть локальные координатно-измерительные машины (КИМ) с непрерывным сканированием или 5-осевая зондирующая головка для измерения геометрических характеристик относительно исходной модели 3D CAD.

Многоосное фрезерование — это фундаментальный производственный процесс, который отвечает современным требованиям авиации к меньшему весу компонентов, более высокой структурной жесткости и более длительному сроку службы — от конструкционных кронштейнов в самолетах до сложных деталей для турбин. Точные пятиосные процессы обеспечивают точную форму деталей конструкции в соответствии с техническими спецификациями и максимальную производительность производства.

Часто задаваемые вопросы (FAQ)

Вопрос 1:Каких конкретных геометрических допусков можно достичь с помощью 5-осевой обработки в аэрокосмической отрасли?

A1:  Высококлассный 5-осевой обрабатывающий центр с ЧПУ, работающий в помещении с климат-контролем, может постоянно поддерживать линейные допуски позиционирования в пределах ±0,005 мм (0,0002 дюйма)  и допуски индексации при вращении в пределах ±2 угловых секунд.  Реальные допуски истинного положения критических отверстий обычно находятся в пределах 0,02 мм относительно исходных точек отсчета.

Вопрос 2. Как 5-осевая обработка сокращает общее время производства сложных кронштейнов для аэрокосмической отрасли?

A2: Хотя для программирования и моделирования первого этапа программирования и моделирования CAM требуется больше времени по сравнению с 3-осевым программированием, использование 5-осевой обработки позволяет избежать необходимости проектирования и изготовления нескольких модульных установок и приспособлений. За счет сокращения всего процесса производства до одной установки достигается общая экономия времени до 40–60 %.

Вопрос 3. Почему сертификация AS9100D обязательна для цехов, занимающихся 5-осевой обработкой в аэрокосмической отрасли?

A3: Стандарт AS9100D включает стандарт ISO 9001, реализуя при этом строгий контроль рисков, контроль критически важных элементов и управление конфигурациями, характерные для сектора аэрокосмической, оборонной и космической промышленности. AS9100D обеспечивает документирование каждого этапа процесса 5-осевой обработки, от ковки до этапа ультразвукового контроля, чтобы избежать каких-либо дефектов продукта.
