Основы KiCad: Практическое руководство по проектированию печатных плат для начинающих

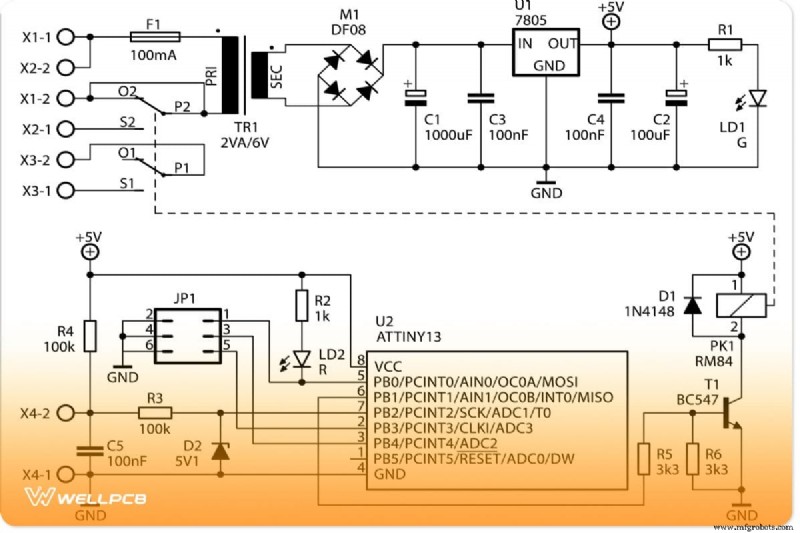

Освойте основы KiCad — открытого пакета САПР для печатных плат, который используют как хоббисты, так и профессионалы индустрии. Это руководство проведет вас через загрузку, настройку проектов, управление библиотеками и создание схем — всё до экспорта файлов Gerber для производства.

Шаг 1: Загрузка KiCad

Начните с установки последней стабильной версии KiCad с официального сайта KiCad. Установщик упаковывает все основные инструменты — схемотехнический редактор, редактор топологии печатной платы и редактор посадочных мест — в единый пакет приложений.

После установки запустите KiCad. Главное окно представляет браузер проектов, который открывает три периферических программы: Схемы, Топология печатной платы и Редактор посадочных мест. Они работают вместе для создания полного дизайна печатной платы.

Шаг 2: Настройка проекта

Скачайте стартовые файлы проекта (обычно ZIP) и распакуйте их в папку на локальном диске. Типичные файлы проекта KiCad включают:

• project.pro — контейнер проекта, отслеживающий все файлы дизайна
• *.kicad_pcb — файл топологии печатной платы
• *.sch — файл схемотехнического редактора
• *.kicad_mod — отдельные посадочные места компонентов

В отличие от Eagle, KiCad требует явного сопоставления каждого схемотехнического символа с посадочным местом. Это разделение обеспечивает гибкость и согласованность дизайна.

Шаг 3: Настройка библиотеки компонентов

Откройте схемотехнический редактор и дважды кликните по иконке библиотеки. Если компонент отображается с вопросительным знаком, KiCad не может найти соответствующий символ. Нажмите иконку Менеджер библиотек, затем Открыть папку библиотек для добавления или корректировки путей к библиотекам.

Файл проекта записывает, где находится каждая библиотека, поэтому вам нужно установить путь только один раз на проект.

Шаг 4: Добавление компонентов в схему

Чтобы вставить компонент, нажмите Добавить (или нажмите A). Откроется библиотека компонентов; выберите нужную деталь и нажмите Enter. Разместите компонент на холсте схемы. Когда компонент остается в режиме размещения, нажмите Esc для возврата к обычному режиму указателя.

Дублирование компонента просто: кликните на существующей детали, нажмите C для копирования, затем кликните в целевое расположение.

Шаг 5: Соединение компонентов

Соединяйте выводы, наводя курсор на вывод компонента и нажимая W. Перетащите курсор к целевому выводу и отпустите. KiCad автоматически генерирует имена сетей на основе соединяемых выводов.

Шаг 6: Аннотирование схемы

KiCad предлагает инструмент автоматического аннотирования. Нажмите кнопку Аннотировать схему, примите настройки по умолчанию и подтвердите. Инструмент назначит уникальные референс-десигнаторы (например, R1, C2) и предложит вам просмотреть изменения.

После аннотирования вы можете перейти к этапу топологии печатной платы, где будут назначены посадочные места и определена геометрия платы.
