Фрезерование с ЧПУ против токарной обработки с ЧПУ:как выбрать лучший процесс обработки

Фрезеровка с ЧПУ или токарная обработка с ЧПУ:ключевые различия и как выбрать правильный процесс

4 минуты чтения

Узнайте, какой метод обработки на станке с ЧПУ — фрезерование или токарная обработка — соответствует геометрии, материалу и производственным потребностям вашей детали, а также узнайте, как унифицированная платформа CAD/CAM Fusion может оптимизировать весь рабочий процесс.

Когда вы собираетесь изготовить новый компонент, одним из первых решений является то, использовать ли фрезерную или токарную обработку с ЧПУ. Оба метода являются краеугольными камнями современного производства, но правильный выбор может существенно повлиять на время, точность и стоимость сборки.

Улучшите качество своего проектирования и производства с помощью Autodesk Fusion

Универсальная CAD/CAM-среда Fusion объединяет фрезеровку и токарную обработку, позволяя проектировать, моделировать и обрабатывать детали в едином цифровом пространстве. Платформа автоматически генерирует оптимизированные траектории движения инструмента, прогнозирует износ инструмента и создает готовый к использованию G-код.

Что такое фрезерная обработка с ЧПУ?

Фрезерование с ЧПУ удаляет материал вращающимся режущим инструментом, который перемещается по неподвижной заготовке. Деталь прижимается к станине станка, а инструмент перемещается по нескольким осям, придавая материалу форму. Фрезерование превосходно справляется с нецилиндрическими геометриями, такими как сложные контуры, карманы и наклонные поверхности.

Типичные фрезерные станки включают в себя:

• 3-осные фрезерные станки для простых операций.
• 4- и 5-осевые фрезерные станки для сложных поверхностей и точных углов.

CAM-инструменты Fusion автоматически генерируют расширенные траектории движения инструмента, например адаптивную очистку, чтобы максимально увеличить срок службы инструмента и эффективность удаления материала.

Применение фрезерования с ЧПУ

• Плоские и призматические детали — пластины, корпуса, формы и приспособления.
• Быстрое прототипирование и мелкосерийное производство.
• Материалы варьируются от металлов и пластиков до композитов и дерева.

Что такое токарная обработка с ЧПУ?

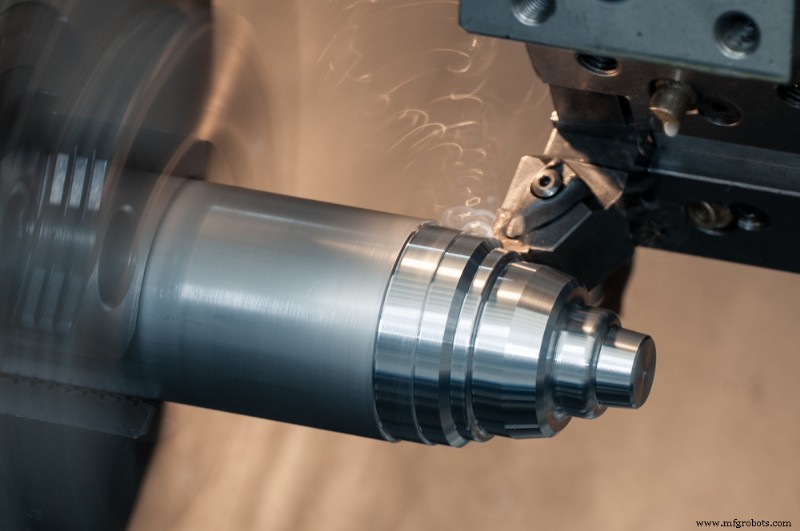

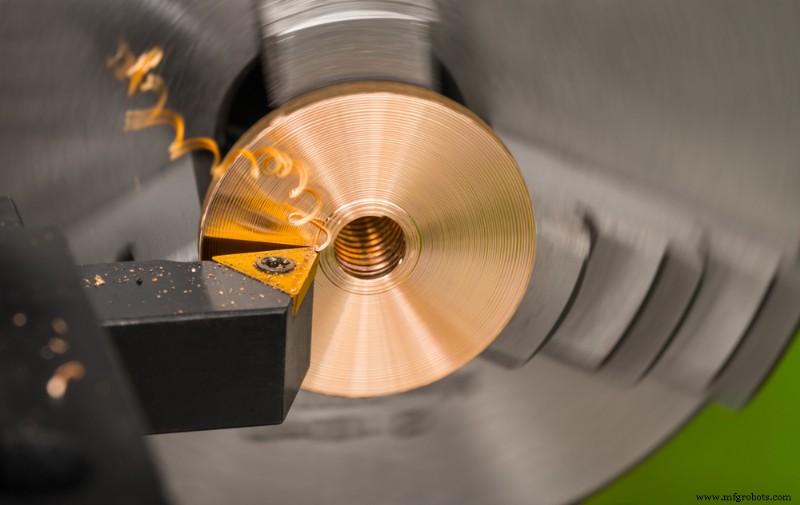

Токарная обработка с ЧПУ формирует вращающуюся заготовку с помощью стационарного режущего инструмента, создавая симметричные круглые или конические геометрические формы. Деталь вращается на шпинделе, в то время как инструмент удаляет материал для формирования валов, болтов, втулок, подшипников и резьбовых поверхностей.

Современные токарные центры оснащены несколькими револьверными головками, приводным инструментом и вторичными шпинделями, что позволяет выполнять одновременные операции и сокращать время цикла. Fusion интегрирует стратегии токарной обработки со своими инструментами проектирования, позволяя станочникам моделировать резку и прогнозировать износ инструмента еще до первого вращения шпинделя.

Применение токарной обработки с ЧПУ

• Цилиндрические или круглые компоненты, требующие высокой точности.
• Производство валов, резьб и подшипников.
• Эффективное производство осесимметричной геометрии.

Как сделать выбор между фрезерованием и токарной обработкой

Функция	Фрезерование с ЧПУ	Токарная обработка с ЧПУ
Движение заготовки	Стационарный; инструмент перемещается вокруг него	Вращающаяся заготовка
Идеальные формы	Плоская, угловая или неправильная геометрия	Круглый, цилиндрический или конический
Удаление материала	Прогрессивная резка	Постоянное удаление посредством ротации
Время установки	Гибкость с возможностью многоосевой обработки	Быстрее для повторяющихся круглых деталей
Обработка поверхности	Идеально подходит для призматических элементов	Превосходно для концентрических поверхностей
Наилучший вариант	Сложные трехмерные фигуры	Валы, резьба и гладкие поверхности

Практическое правило: Если деталь круглая, поверните ее. Если это другая форма, отфрезеруйте ее.

Возможности фрезерно-токарной обработки Fusion позволяют объединить оба рабочих процесса в одной установке, сокращая количество операций обработки, повышая точность и сокращая время цикла.

Сначала мельница или сначала поворот?

Последовательность зависит от требований к геометрии и допускам. Как правило, машинисты сначала создают базовую круглую форму, а затем фрезеруют, чтобы завершить сложные детали. Однако современные токарные станки с мягкими кулачками или вспомогательными шпинделями могут обрабатывать нестандартную геометрию на ранних этапах процесса.

Интегрированное моделирование траектории движения инструмента в Fusion гарантирует, что при каждом переходе сохраняется выравнивание детали и целостность размеров.

Плюсы и минусы фрезерования по сравнению с токарной обработкой

Преимущества фрезерования с ЧПУ

• Поддерживает многоосную обработку сложных форм.
• Совместимость с самыми разными материалами.
• Легкая замена инструмента и калибровка износа в процессе работы.

Преимущества токарной обработки с ЧПУ

• Быстрое производство цилиндрических деталей.
• Высокая точность при непрерывной резке.
• Одновременная обработка инструментов в современных токарных центрах.

Каждый процесс имеет геометрические ограничения:фрезерование круглых деталей происходит медленнее, а токарная обработка не позволяет легко обрабатывать призматические формы. Токарно-фрезерные станки, сочетающие в себе оба этих качества, все чаще становятся отраслевым стандартом гибкости и производительности.

Интеграция обоих технологий с технологией Mill‑Turn

• Сокращение времени на установку и обработку деталей.
• Более высокая точность за счет меньшего количества повторных зажимов.
• Сокращение времени цикла благодаря автоматической смене инструментов.

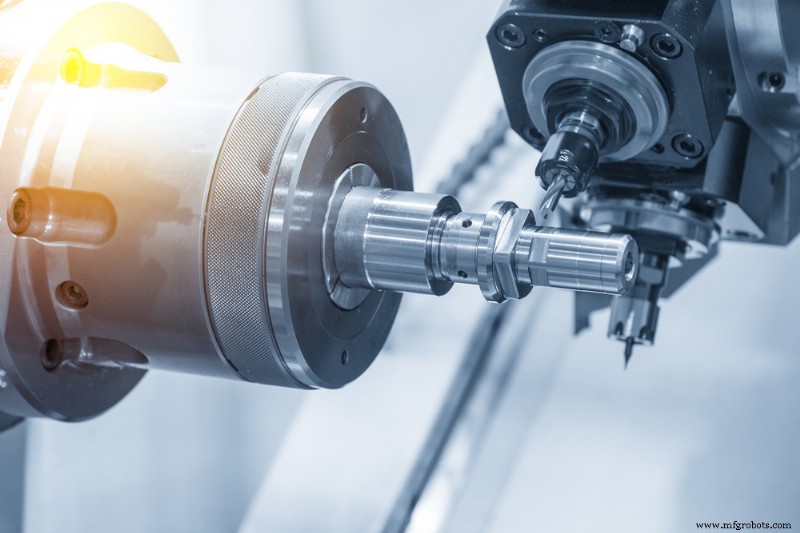

Фрезерно-токарная обработка объединяет фрезерование и токарную обработку в одном установе. Fusion автоматизирует создание траектории движения инструмента, моделирование и постобработку, обеспечивая непрерывную обработку без перемещения деталей между станками. Это особенно ценно для сложных компонентов, таких как корпуса аэрокосмической техники или валы робототехники.

Используйте Fusion для более эффективной обработки с ЧПУ

Независимо от того, выбираете ли вы фрезерную, токарную или гибридную токарно-фрезерную обработку, Fusion — это единая платформа, которая оптимизирует проектирование, моделирование и производство. Оптимизируйте траектории инструмента, исключите доработку и подключите САПР к G-коду — и все это в одной надежной среде.
