Вдохновение дизайном 3D-печати: создание красивых, функциональных и долговечных моделей

Многие думают, что с 3D-печатью можно создать практически любую форму, которую может представить ум. ОК, это примерно верно, но не совсем. Трудная часть — придумать эстетически красивые дизайны, которые также функциональны для вашего приложения, структурно надежны для долговечности и смоделированы с учетом ограничений среды. С 3D-печатью можно сделать многое, но если вы учите эти другие факторы, вы на курсе к созданию дизайнов, которые мы любим видеть.

Отверстия и каналы: отличные идеи для негативного пространства

Когда дизайнеры включают каналы в свои детали, они часто не учитывают, что эти элементы не должны быть простыми круглыми отверстиями. Это приходит от лет проектирования для механической обработки. На самом деле, это может быть любой формы, обеспечивающей правильную поддержку для построения.

Подумайте о римской архитектуре и необходимости ключевого камня для поддержания арки, чтобы избежать тяготения. Это значит, что отлично работает использование форм вроде ромбов (квадрат на конце), круглых отверстий с вертикальным ребром для каналов меньшего диаметра, капли, или в духе Дня святого Валентина, это может быть даже перевернутое сердце. Ой!

Правило внутренних радиусов

Некоторые любят выглядеть острыми, но с 3D-печатными деталями лучше выглядеть гладко. Всякий раз, когда возможно, мы любим видеть внутренние радиусы для краев и углов. Этот гладкий контур не только выглядит отлично, но также снимает напряжение, накапливающееся во время процесса печати. Цельтесь на органические кривые и избегайте внезапных изменений толщины детали, иначе вы можете получить детали со сдвижными линиями.

Поддержка для ваших деталей

Гравитация хороша. Она держит нас приклеенными к Земле, так что мы не теряем место в очередях магазинов. Где она сложна — в печати деталей. Если у вас толстая деталь, включающая изгиб, вам не понравится результат, если вы попытаетесь создать нисходящую поверхность менее чем 45 градусов (другими словами, более плоскую — менее вертикальную). Чем ниже угол, тем агрессивнее ступенчатость и тем более вероятно, что нисходящая поверхность потребует поддерживающую структуру. Так что помните правило 45 градусов, и мы узнаем, что вы знаете, что делаете.

Свобода (деталей) сборки

Одна из самых крутых вещей в 3D-печати — вы ограничены только вашими инженерными/дизайнерскими знаниями, материалом и процессом, который вы выбираете для производства деталей (мы предлагаем шесть из них). Если вы устали иметь дело с фурнитурой и другими техниками для слияния маленьких деталей в большие, переосмыслите свой дизайн как единую большую деталь. Ключ здесь в том, что вы обычно не можете просто взять десять дизайнов и сдавить их в один CAD-файл. Вы должны посмотреть на новую сшитую сборку теперь как на единую деталь и снова подумать, какие элементы ценны, а какие нет. Когда мы видим большие детали, включающие приятные переходы между тем, что раньше были отдельными деталями, очевидно, что вы сделали домашнюю работу, рассматривая аддитивные производственные техники — и часто выглядит довольно круто.

Мосты, которые вы полюбите

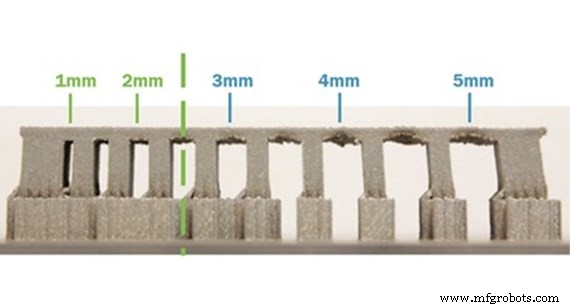

Как отношения, чем сильнее и ближе ваша система поддержки, тем дольше живет ваша деталь. Если ваша деталь имеет длинный горизонтальный компонент, вам нужна структура для его поддержки. Разделение трудно, если вы помните, что нужно учитывать пространство между столбами, которые вы проектируете для структурной надежности. Например, для DMLS вам нужно, чтобы промежутки были 0,079 дюйма (2 мм) или менее.

Тонкие стенки не всегда делают отличные детали

В дизайне тонкое часто выглядит круто, элегантно и обтекаемо. Но тонкие стенки выглядят ужасно, когда они трескаются при эксплуатации. Опять же, отличный пример: если вам нужны тонкие стенки в дизайнах для DMLS деталей, подумайте о клиентах и заработайте их любовь, используя правило 40:1 высоты к толщине стенки. Например, если у вас стенка толщиной 0,1 дюйма (2,54 мм), высота стенки не должна быть более 4 дюймов (101,6 мм) для поддержания структурной целостности. Однако это правило 40:1 может быть немного растянуто, если стенка более естественно самостабилизируется, как стенка цилиндра.

Удовлетворение клиента

Цель каждой компании — удовлетворить своих клиентов. Это как-то само собой разумеется, но удивительно, сколько важности может быть положено в фазу дизайна продукта. Детали, плохо спроектированные для 3D-печати, не дадут вам любовь (и финансовую поддержку), которую вы жаждете от клиентов.

Итак, это некоторые из вещей, которые мы любим видеть в CAD-моделях для 3D-печати. Прочитайте об элементах дизайна, которые мы любим в наших других сервисных линиях: ЧПУ-обработка, литье под давлением и фабрикация листового металла.
