ЧПУ обработка объяснена: 3-осевая, 5-осевая индексная и 5-осевая непрерывная — что подходит для вашего проекта

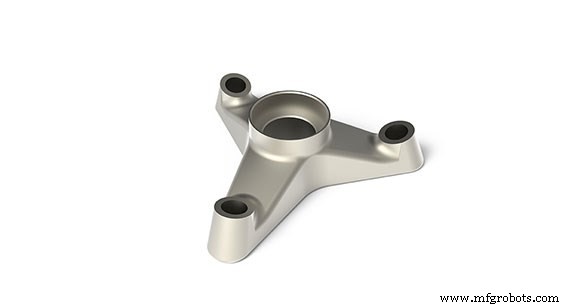

Помимо поддержки более сложных геометрий, 5-осевая индексная фрезеровка также может улучшить отделки на неортогональных поверхностях.

Конвенциональная ЧПУ обработка состоит из 3-мерной обработки, контролируемой бок-бок (X), фронт-зад (Y) и вверх-вниз (Z) движениями для удаления материала из твердого блока пластика или металла. Этот тип обработки все еще очень распространен сегодня и подходит для большинства геометрий, но фрезерование только с трех сторон имеет свои ограничения.

Входит 5-осевая индексная обработка. Процесс использует то же 3-осевое управление для процесса фрезерования, но обрабатывающий стол имеет способность вращаться в двух дополнительных направлениях. Это позволяет обрабатывать заготовку со всех сторон, что снижает потребность в наладках и сокращает затраты. Это также улучшает возможности ЧПУ машины, позволяя фрезеровать более сложные особенности.

Теперь 5-осевая индексная фрезеровка не должна быть смешана с истинной 5-осевой обработкой, которая позволяет непрерывную обработку всех трех осей и двух вращательных осей. Также известная как 3+2 обработка, 5-осевая индексная обработка не поддерживает непрерывный контакт режущего инструмента и заготовки через все вращательные оси. Она, однако, разделяет многие те же преимущества, что и стандартная 5-осевая обработка, такие как:

• размерная стабильность из-за меньшего количества наладок
• улучшенная отделка поверхности с использованием более короткого инструмента
• нижнее циклическое время для снижения затрат
• большие возможности особенностей из-за позиционирования составных углов

Пятиосевая индексная обработка идеальна для деталей, которые не требуют экстремальных контурных контролов, как опрички, приспособления, корпуса и другие компоненты, часто используемые в производстве. Если вам нужно произвести дизайн с экстремально мелкими особенностями, истинная 5-осевая обработка может быть лучше для вас.

С 5-осевой индексной обработкой в Protolabs, вы можете выбрать из твердых и мягких металлических материалов с максимальными размерами 3,9 дюйма на 2,9 дюйма на 2,6 дюйма с дополнительным преимуществом обработки неортогональных поверхностей. Если вам нужны более крупные пластиковые или металлические детали для прототипирования или малосерийных запусков, у нас есть доступность для производства геометрий 10 дюймов на 7 дюймов на 3,75 дюйма в ABS, ацетале и алюминии.

Не можете решить, 3-осевая или 5-осевая индексная обработка лучше для вас? Не волнуйтесь — наше автоматическое программное обеспечение для расчета стоимости и построения траекторий инструмента выбирает оптимальный процесс для вашей геометрии детали. Загрузите вашу CAD-модель сегодня для бесплатного обзора стоимости и производствуемости. Помимо информации о ценах, расчет стоимости включает анализ дизайна, который выявит любые трудные для фрезерования особенности и даже предоставит вид как-обработанный, так что вы знаете о любом оставшемся материале, который не может быть удален во время процессов обработки.
