5-ОСЕВАЯ ОБРАБОТКА С ЧПУ

Как ЧПУ механическая обработка продолжает доказывать свою ценность в обрабатывающей промышленности, технология продолжает совершенствоваться. Прошли те времена, когда машина могла выполнять только одну задачу в производственном процессе, а деталь передавалась от одной машины к другой в пресловутых «музыкальных стульях» производства. Вместо этого у нас есть машины, которые могут фрезеровать, точить, сверлить и шлифовать просто потому, что им приказано. В результате получаются более сложные детали, которые изготавливаются более эффективно и с высокой точностью.

Познакомьтесь с нашим руководством по токарным станкам с ЧПУ

Ключом к этому процессу являются достижения в области технологий, которые позволяют более сложным машинам изготавливать детали по 5 и 6 осям (с длинной буквой E). Этот отчасти теоретический математический принцип частично воплотился в жизнь благодаря механической обработке. Принципы сложны и трудны для понимания даже для нас в мире машиностроения, поэтому давайте углубимся в них.

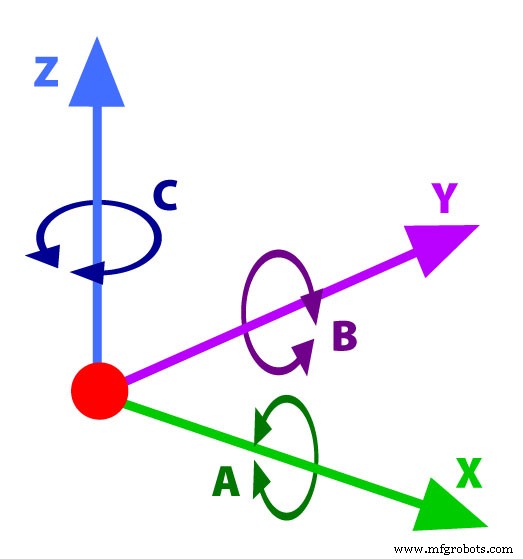

Оси X, Y и Z, представляющие трехмерное пространство, и их оси вращения, представленные буквами A, B или C.

Три оси

Вспомните алгебру. Если вам когда-либо приходилось рисовать линейный график, то вы уже знаете две из наших пяти осей. И если вы живете на земле, вы знаете третью. Тот график, который вы нарисовали еще в школе, имел дело с двумя осями:X и Y. Теперь вы, вероятно, думали об этих двух осях, поскольку Y — это ваша линия вверх-вниз, а X — влево-вправо. Это вполне понятно, но рассмотрите эту перспективу:представьте лист миллиметровой бумаги, лежащий на столе перед вами; линии, указывающие на вас и от вас, являются осью Y, а горизонтальные линии по-прежнему являются осью X. Теперь возьмите карандаш и поместите острие в середину бумаги так, чтобы ластик был направлен прямо к потолку. Поздравляем, вы только что создали ось Z. Ось Z — это то, что дает нам высоту в трехмерном пространстве.

Представьте, что в вашей ванной комнате муха, а пол и стены в ней выложены одинаковыми квадратными плитками. Теоретически вы можете точно определить, где именно в комнате находится муха, определяя, над какой плиткой пола она пролетает (оси X, Y) и через какую плитку стены она пролетает (ось Z). Если бы вы могли себе это представить, то вы воспроизвели процесс, который придумал математик Рене Декарт, когда он, согласно легенде, создал декартову систему построения графиков.

5-осевой станок, манипулирующий деталью для выполнения сложных разрезов.

Еще два топора

Итак, мы объяснили три оси, а как насчет последних двух? Первые три настолько практичны, зачем нам еще два? Представьте свой лист миллиметровки с карандашом, стоящим посередине. Теперь проткните дырку в бумаге и протяните ее наполовину вверх по карандашу. Вращайте и наклоняйте бумагу (желательно, чтобы бумага была жесткой, чтобы она не свисала под действием силы тяжести). Когда вы это делаете, вы на самом деле работаете в шести осях!

Когда вы вращаете бумагу вокруг карандаша (ось Z), вы копируете ось C. Наклон бумаги так, чтобы край, обращенный к вам, поднимался вверх или вниз, повторял ось А, а наклон так, чтобы левая и правая стороны поднимались вверх и/или вниз, копировал ось В. Пяти- и шестиосевая обработка делает то же самое! Станки с пятью осями могут перемещать и манипулировать заготовкой, поэтому инструмент может получить доступ к различным частям детали и придать ей форму по пяти осям для создания таких деталей, как турбины, без перемещения детали с одного станка на другой. Шестиосевые станки позволяют головке более динамично перемещаться вокруг заготовки. Шестиосевая обработка обеспечивает больший диапазон движений, но иногда может быть избыточной для заданий, которым не требуется шестая ось.
