Выбор правильного метода производства алюминиевых прототипов

Желательные физические свойства и отличная обрабатываемость делают алюминий одним из самых предпочтительных металлов среди конструкторов продуктов. Однако, даже после создания дизайна алюминиевой детали, вы не хотите переходить сразу к производству без изготовления прототипа.

Но вот проблема: когда речь идет о производстве алюминиевых прототипов, у вас есть длинный список вариантов, включая обработку на станках с ЧПУ, 3D-печать и литье в оболочковые формы. У каждого метода есть свои преимущества и недостатки. Неправильный выбор может привести к высоким затратам на инструментарий и производство, а также к нефункциональным и непригодным деталям.

Эта статья рассматривает три популярных метода производства алюминиевых прототипов. Но чтобы помочь вам понять, какой метод лучше подходит для вашего проекта, сначала необходимо рассмотреть различные формы, которые может принимать алюминиевый прототип.

Разные формы алюминиевых прототипов

Прототипы обычно бывают 3 типов:

• Альфа-прототипы: Самый базовый тип. Обычно нефункциональны и используются только для визуального представления идей или концепций.
• Бета-прототипы: Функциональные прототипы, достаточно близкие к конечному продукту. Их обычно тестируют для выявления конструктивных дефектов.
• Прототипы производственные: Полностью функциональные прототипы, прошедшие доработку на основе результатов тестов бета-прототипов. Они идентичны конечным компонентам.

Рассмотрим три метода производства алюминиевых прототипов.

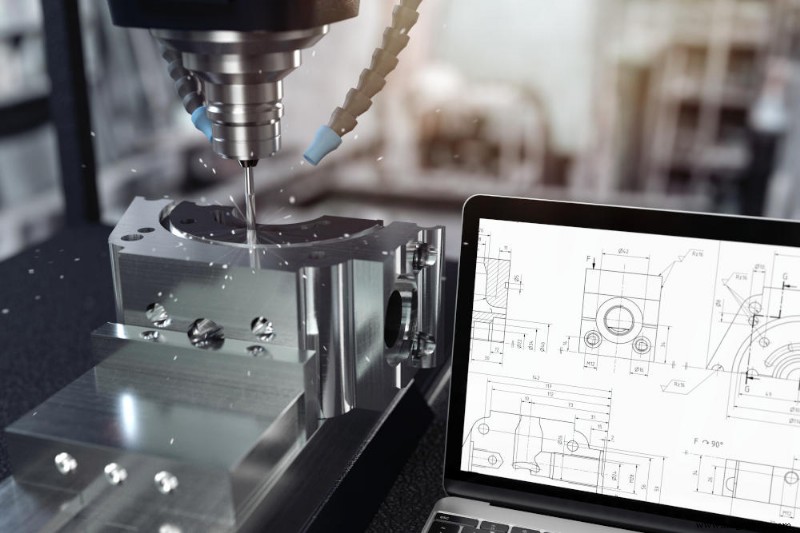

Метод №1: Обработка на станках с ЧПУ

Обработка на станках с ЧПУ — один из самых распространенных методов создания алюминиевых прототипов. Этот процесс опирается на компьютерные входные данные для точного управления режущими инструментами, удаляющими участки алюминиевой заготовки, оставляя желаемую деталь. Но что делает процесс ЧПУ особенным и когда его стоит использовать?

ЧПУ обеспечивает хорошее качество, отличную поверхностную отделку, повторяемость и совместимость с широким спектром алюминиевых сплавов. Более того, поскольку процесс начинается с создания 3D CAD-моделей, вы можете быстро изменять дизайны между прототипами без влияния на сроки выполнения.

ЧПУ особенно подходит для бета- и производственных прототипов. С 5-осевым фрезерным станком с ЧПУ можно создавать сложные прототипы, с которыми другие методы справляются с трудом.

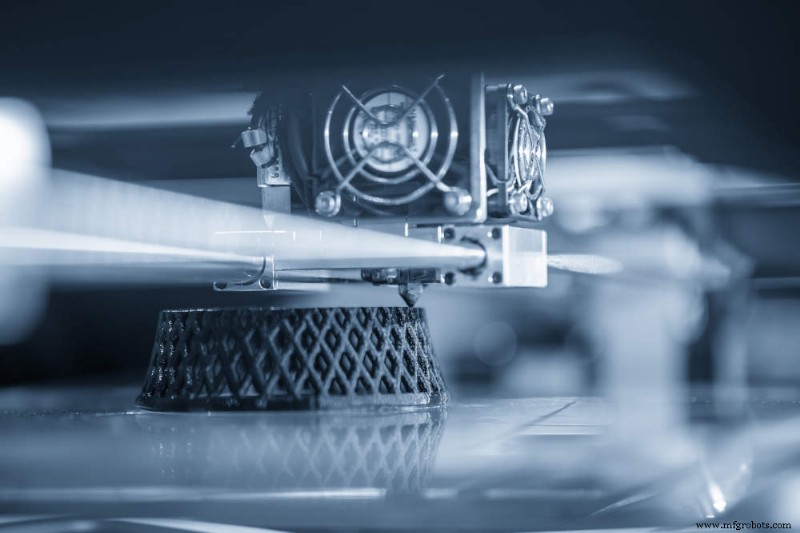

Метод №2: 3D-печать

3D-печать — еще один популярный способ создания алюминиевых прототипов. Алюминиевые прототипы 3D-печати могут быть изготовлены с помощью технологии DMLS (прямое лазерное спекание металла). Здесь порошковые частицы алюминия спеканы вместе слой за слоем с помощью мощного лазера для формирования желаемых форм.

Как и процесс ЧПУ, 3D-печать опирается на 3D CAD-модели для точного создания алюминиевых прототипов. Минимальный размер элемента варьируется от 0,25 до 0,8 мм, что позволяет изготавливать сложные геометрии со сложными внутренними секциями. Однако алюминиевые прототипы, изготовленные 3D-печатью, часто стоят дорого и требуют дополнительной поверхностной обработки.

Создание алюминиевого прототипа через 3D-печать часто обходится дороже, чем ЧПУ. Поэтому 3D-печать лучше подходит для изготовления мелких деталей, в частности бета- и производственных прототипов. Их также можно использовать для альфа-прототипов, если вы не планируете часто менять дизайн.

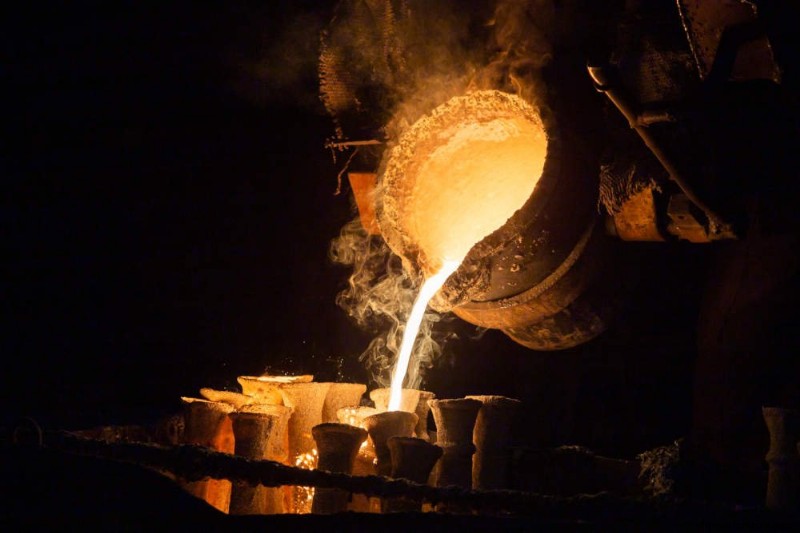

Метод №3: Литье в оболочковые формы (прецизионное литье)

Литье в оболочковые формы, также известное как прецизионное литье, — это вековый процесс литья для создания алюминиевых прототипов. Алюминиевые детали изготавливаются путем заливки расплавленного алюминия в форму, созданную с помощью восковой модели.

Литье в оболочковые формы обеспечивает отличную поверхностную отделку, точные размерные допуски и совместимость с широким спектром алюминиевых сплавов. Также материальные отходы при этом процессе ниже, чем при ЧПУ. Единственный недостаток — ограничение по размеру. Это может не быть лучшим вариантом, если вы хотите изготовить крупногабаритный алюминиевый компонент.

Хотя литье в оболочковые формы можно использовать для альфа-, бета- и производственных прототипов, оно лучше всего подходит для изготовления мелких сложных компонентов в больших объемах. Это связано с тем, что производственная стоимость на единицу снижается при больших заказах.

Выбор метода обработки для вашего проекта алюминиевого прототипирования — лишь первый шаг; успех проекта во многом зависит от вашего производственного партнера. Вы хотите работать с производителем прототипов, который обладает современным станочным оборудованием и опытными фрезеровщиками.
