Мастерство инструментов и дизайна молдов: ваше основное производственное руководство

Инструментальное оснащение — основа пластикового литья под давлением. Без правильного дизайна инструмента ваша пластиковая деталь никогда не масштабируется правильно. Качественный дизайн инструмента может сэкономить вам огромные объемы времени и денег во время производства. Прежде чем вы свяжетесь с изготовителем инструментов, вот несколько фактов об инструментальном оснащении, которые вы должны иметь в виду.

Что такое инструментальное оснащение?

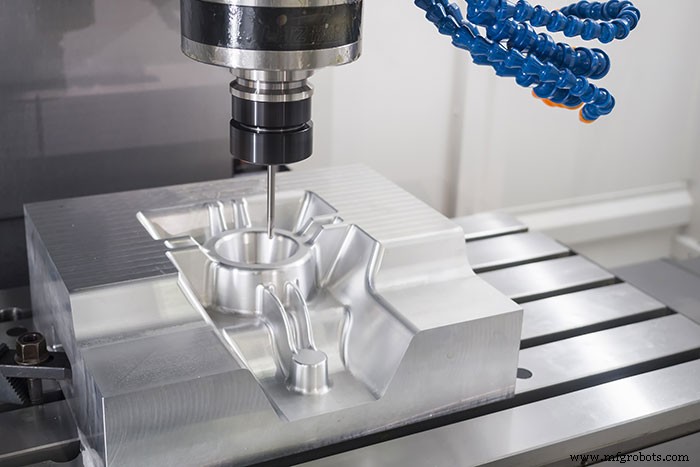

Инструментальное оснащение, также известное как молд, относится к негативному полостному пространству, где расплавленная пластиковая смола впрыскивается для создания детали. Высокое количество и качество деталей требуют правильного инструментального оснащения. Поскольку дизайн и строительство инструментов сложны, фабрикация требует значительных капитальных вложений и достаточного лид-тайма для создания эффективного инструмента.

Прототипное инструментальное оснащение и прототипные инструменты

Процесс дизайна инструментального оснащения начинается в фазе разработки прототипа. Здесь 3D-печать, литье уретаном и техники обработки создают прототипные инструменты. Эти малые серийные прототипы устраняют неисправности, разрабатывают и валидируют дизайн инструментального оснащения во время пилотного производства. Хотя этот шаг может показаться ненужным, сокращение ошибок в производственном и сборочном процессе рано может значительно снизить время и стоимость позже.

Соображения при дизайне инструмента

Правильный дизайн и выбор инструментального оснащения должны принимать во внимание сложность, время жизни, применение и потенциальный производственный объем инструмента. Выбор, в какое инструментальное оснащение инвестировать — самая сложная часть процесса инструментального оснащения. Если деталь идет прямо в высокообъемное контрактное производство, то наиболее затратно-выгодно инвестировать напрямую в дорогое производственное инструментальное оснащение для долгосрочного срока. В других случаях, таких как малообъемное производство, использование прототипного инструмента может быть более выгодным до значительного увеличения производства.

Изготовители инструментов предоставляют необходимую помощь с процессом дизайна инструмента, потому что они хорошо разбираются в техниках фабрикации и дизайне инструментального оснащения. Они могут запускать анализ потока молда для оптимизации дизайна инструментального оснащения и выбора лучших мест для линий разделения, впуска и выброса. Качественный инженер прототипного дизайна будет тесно работать с изготовителями инструментов для обеспечения фабрикации оптимального инструмента для вашего применения.

Как спроектировать и сделать инструмент

После сотрудничества с изготовителями инструментов над дизайном, деталь готова и одобрена для этапа T1 семплирования. Они построят первый инструмент с лид-таймом 2–16 недель в зависимости от соображений дизайна. T1 семплирование демонстрирует, что инструментальное оснащение функционирует правильно и производит идеальные детали. После принятия T1 семплирования, любые необходимые модификации и эстетическая текстурировка молда могут начаться. Эти дополнительные модификации могут занять 1–2 недели для завершения. Модифицированные молды, называемые T2 семплами, отправляются на одобрение текстуры и внешнего вида. После одобрения T2 семплов изготовитель инструментов выпускает их контрактному производителю.

Как только у производителя, T2 семплы помещаются в производственную линию для разработки процесса и квалификации детали. Инструментальное оснащение проходит серию литейных исследований, помогающих определить оптимальные условия и характеристики для создания деталей с использованием этого инструмента. Производитель запускает экспериментальные испытания для изоляции входов процесса и соответствующих влияний на характеристики детали. Это первоначальное тестирование помогает молдеру валидировать идеальное окно обработки, производящее детали в спецификации.

После первоначальной разработки процесса, квалификаций и валидаций, инструмент входит в регулярный график производственного обслуживания. Здесь инструмент регулярно мониторится на износ и другие потенциальные проблемы, влияющие на качество детали или время жизни инструментального оснащения.

Базовые особенности инструмента

• Половинка полости — Половинка полости — сторона инструмента, которая не движется. Обычно прикреплена к стороне литейной машины.
• Половинка ядра — Сторона инструмента, которая открывается и закрывается с молд-машиной против половинки полости. Она открывается при удалении детали из инструмента.
• Охлаждающие каналы — Каналы, позволяющие охлаждающей жидкости течь по всему инструменту и контролировать охлаждение пластиковой детали.
• Выбрасывающая система — Шплинты на половинке ядра инструмента, помогающие вытолкнуть остывшую деталь после литья.
• Распределитель — Путь потока для пластиковой смолы, позволяющий прессу впрыскивать материал непосредственно в полость детали.
• Боковые действия — Движущиеся части внутри полости детали, добавленные для разрешения подрезок.

Весь процесс от прототипа до производства может занять месяцы и значительные инвестиции для правильного завершения. Поэтому жизненно важно проектировать ваши детали для производства на протяжении разработки продукта. Продукт, прототипированный с использованием обработки или 3D-печати, может не легко переводиться в дизайн инструментального оснащения для высокообъемного производства. Мы рекомендуем партнерство с компанией по разработке продуктов, интимно знакомой с дизайном инструментального оснащения и производственным процессом, которая изначально включит это знание в дизайн вашего продукта. Если вы не уверены, как начать или хотите экспертный совет по дизайну ваших инструментов, свяжитесь с нами и мы будем рады помочь.
