Нужно ли модифицировать пресс-форму для литья под давлением или создать новую пресс-форму?

Литье под давлением — самый популярный метод массового производства при создании больших объемов одинаковых пластиковых деталей — и на то есть веские причины. Хотя вам, возможно, придется вложить значительную сумму денег в производство инструментов для литья под давлением, ваша цена за единицу будет чрезвычайно низкой, если вы будете производить детали в массовом порядке, и будет продолжать снижаться по мере того, как вы будете производить больше деталей.

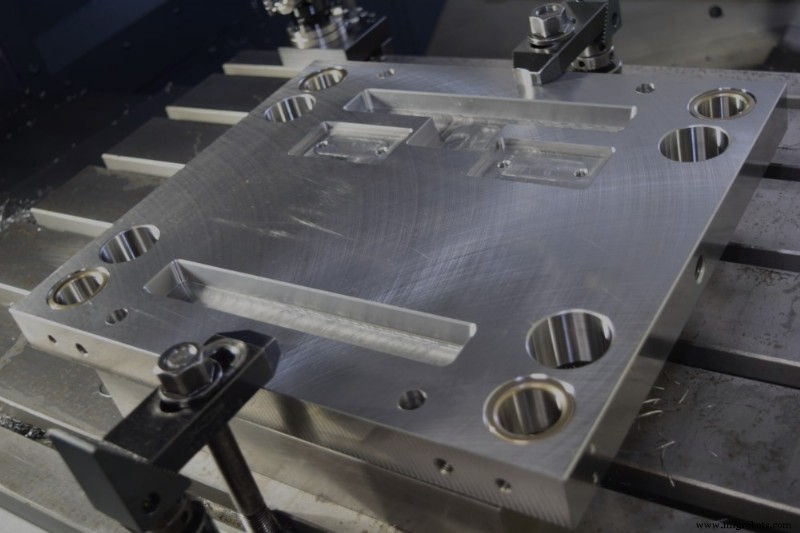

Полная система пресс-формы для литья под давлением состоит из основания пресс-формы и одного или нескольких наборов вкладышей стержня и полости — эти вкладыши являются основными компонентами, формирующими вашу деталь. Однако вы также можете увидеть использование более общего термина «пресс-форма», который обычно относится к комбинации пары вкладышей сердечника и полости.

Для ранее произведенных продуктов существующие пресс-формы для литья под давлением прекрасно подходят для любых новых производственных циклов, поэтому вы можете продолжать использовать ту же пресс-форму и снизить себестоимость единицы продукции. Хорошо сконструированные и покрытые гальваническим покрытием формы могут выдерживать до одного миллиона выстрелов. Однако, если вам нужно изменить дизайн, материал или размер продукта, возможно, вы не сможете продолжать использовать текущую настройку. К счастью, это не обязательно означает, что вам нужно будет создать новую форму для литья под давлением. В некоторых случаях имеет смысл изменить существующую пресс-форму, чтобы она лучше соответствовала вашим потребностям. Вот что вам нужно знать, чтобы принять лучшее решение для вашего проекта.

Стоит ли изготовление новой пресс-формы дороже, чем модификация существующей пресс-формы?

Во многих случаях как новые, так и модифицированные формы для литья под давлением могут выполнять свою работу. Однако стоимость создания новой пресс-формы для литья под давлением общеизвестно высока. Простая оснастка для мелкосерийного производства может стоить от 2000 до 5000 долларов, но оснастка для полномасштабного производства крупной сложной детали может быть намного дороже. В зависимости от размера, сложности, количества полостей и материала пресс-формы вы можете заплатить десятки тысяч долларов или даже более 100 000 долларов США.

Существенные изменения конструкции могут быть дорогостоящими из-за высокой стоимости и длительных сроков выполнения заказа, связанных с созданием оснастки для литья под давлением. Мало того, что вам, вероятно, придется вкладывать тысячи долларов в создание новой пресс-формы каждый раз, когда вы изменяете свой дизайн, но вам также может потребоваться подождать от пяти до семи недель (или намного дольше для сложных систем пресс-форм), чтобы новая оснастка была изготовлена. . Без сомнения, это может негативно сказаться на вашем доходе и повлиять на ваших клиентов.

Учитывая сложность изготовления и сборки новой пресс-формы для литья под давлением, модификация существующей пресс-формы для литья под давлением может сэкономить вам время и деньги в долгосрочной перспективе.

Когда следует модифицировать существующую пресс-форму для литья под давлением?

Создание новой оснастки с нуля требует много времени и денег, но хорошая новость заключается в том, что в некоторых случаях вы можете изменить существующую пресс-форму. Вы можете изменить существующую форму, если вы:

• Увеличение размера, формы или толщины стенок конечного продукта.
  Хотя надежное добавление металла внутрь формы потенциально дорого, можно постепенно уменьшить количество металла внутри формы, чтобы увеличить размер конечного продукта или увеличить толщину его стенок. Тем не менее, вы должны выполнить анализ течения плесени на новой конструкции, чтобы определить риск потенциальных раковин.

• Добавление небольшой детали или функции.
  Если у вас достаточно места в инструментах и ​​вы используете хорошо спроектированные вставки, которые точно вписываются в детали пуансона и полости, вы можете добавить небольшую деталь или элемент в существующую пресс-форму.

Тем не менее, вам следует проконсультироваться со своей командой инженеров, если ваши вкладыши пресс-формы отполированы и/или покрыты металлом, есть многочисленные побочные действия с точной синхронизацией или есть множество взаимозаменяемых вкладышей. Эти функции необходимо оценивать, если рассматриваются изменения дизайна.

Если вы считаете, что в будущем вам придется модифицировать пресс-форму для литья под давлением, обязательно сообщите об этом производителю в начале процесса создания пресс-формы, чтобы сэкономить время и деньги в долгосрочной перспективе.

Когда следует изготавливать новую форму для литья под давлением?

Несмотря на время и деньги, связанные с созданием новой пресс-формы для литья под давлением с нуля, бывают ситуации, когда невозможно изменить существующую пресс-форму и добиться желаемых результатов. Вам может потребоваться изготовить новую форму для литья под давлением, если вы:

• Необходимо уменьшить размер или форму вашего продукта.
  Поскольку надежное добавление металла в существующую форму потенциально дорого обходится, если нужно уменьшить размер или форму детали, может потребоваться изготовление нового набора вставок формы.

• Планируйте замену материалов.
  Если вам нужно заменить один материал на другой из-за нехватки поставок или вы понимаете, что выбранный вами материал не подходит для его конечного использования или окружающей среды, вам может потребоваться создать новый набор полости и сердечника, предполагая, что формованная деталь отсутствует. вашего диапазона толерантности. В конце концов, у каждого материала есть своя собственная способность к усадке, и если ваш новый материал не дает такой усадки, как старый, вам нужно построить форму меньшего размера, чтобы компенсировать его усадку.

• Необходимо изменить линию разъема.
  Внесение изменений в линию разъема может повлиять на вентиляционные отверстия и заслонки пресс-формы, поэтому для большинства модификаций или дополнений линии разъема потребуется новый набор вставок для пресс-формы.

Литье под давлением с быстрым радиусом

Выбор между модификацией пресс-формы для литья под давлением или созданием новой с нуля — важное решение, которое может повлиять на ваш бизнес и ваших клиентов, поэтому важно понимать преимущества и недостатки каждого варианта.

Хотя некоторые изменения конструкции неизбежны, эксперты Fast Radius могут помочь вам избежать распространенных ошибок при проектировании многих модификаций пресс-формы, сэкономив ваше время и деньги. Мы можем помочь вам на этапах проектирования, тестирования и производства, а также дать рекомендации, когда дело доходит до модификации пресс-формы для литья под давлением или создания новой пресс-формы. Загрузите свою деталь, чтобы начать свой следующий проект по литью под давлением сегодня, или свяжитесь с нами, чтобы узнать, как мы можем помочь удовлетворить ваши потребности в литье под давлением.

Посетите наш ресурсный центр, чтобы узнать больше о распространенных материалах для литья под давлением, самых серьезных ошибках при проектировании литья под давлением и многом другом.
