Освоение двухкомпонентного литья под давлением: ключевые преимущества и обзор процесса

Двухкомпонентное литье под давлением — это двухэтапный производственный процесс, позволяющий быстро производить сложные, функциональные детали из разных материалов высокоэффективным способом.

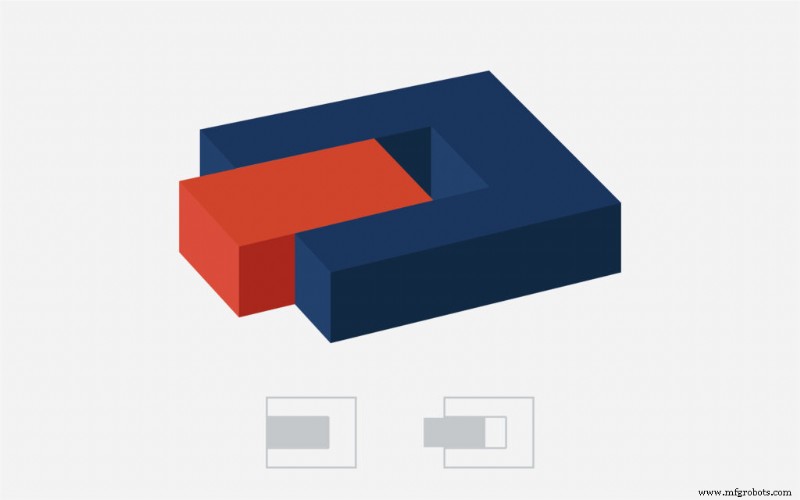

Первый шаг процесса двухкомпонентного литья под давлением достаточно похож на традиционное литье под давлением: нагретая смола впрыскивается в правильно разогретую форму. Однако процесс двухкомпонентного литья под давлением включает дополнительный последующий шаг: только что отлитая деталь быстро переносится во вторую форму, становясь субстратом, на который впрыскивается вторая порция.

Химические связи формируются между двумя разными термопластичными смолами по мере остывания детали (субстрат все еще будет теплым во время второй порции, что может фактически увеличить прочность этих связей). Когда деталь остыла, она может быть вытолкнута.

Перенос между формами обычно выполняется вращающейся пластиной, роботизированной рукой, слайдом или другой формой специализированного оборудования — что делает двухкомпонентное литье процессом с довольно крутыми затратами на запуск. Однако, как только настроено, процесс в значительной степени автоматизирован, что делает двухкомпонентное литье особенно экономичным для высокообъемного производства деталей.

Нужно ли вам простое напоминание или вы полностью новичок в мире литья под давлением, вот основы двухкомпонентного литья под давлением.

Многочисленные применения двухкомпонентного литья под давлением

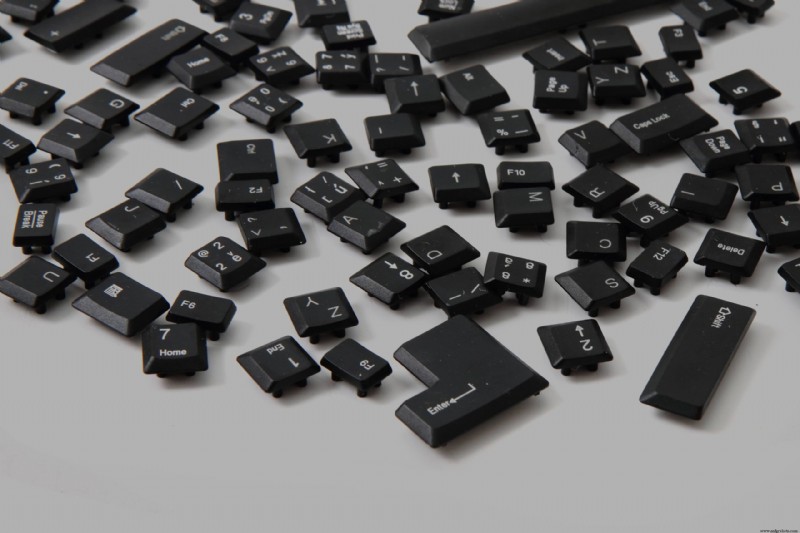

Двухкомпонентное пластиковое литье под давлением используется для создания продуктов для отраслей, варьирующихся от потребительских товаров и автомобильных деталей до медицинских компонентов и электроники. Многие из этих продуктов требуют акустической или вибрационной демпфировки некоторого рода и/или обладают мультиколорными или мультиматериальными аппаратурами, жесткими деталями с мягкими рукоятями, гибкими шарнирами или подвижными сегментами. Двухкомпонентное литье также может использоваться в тандеме с вставным литьем для добавления множественных пластиковых слоев к металлической вставке.

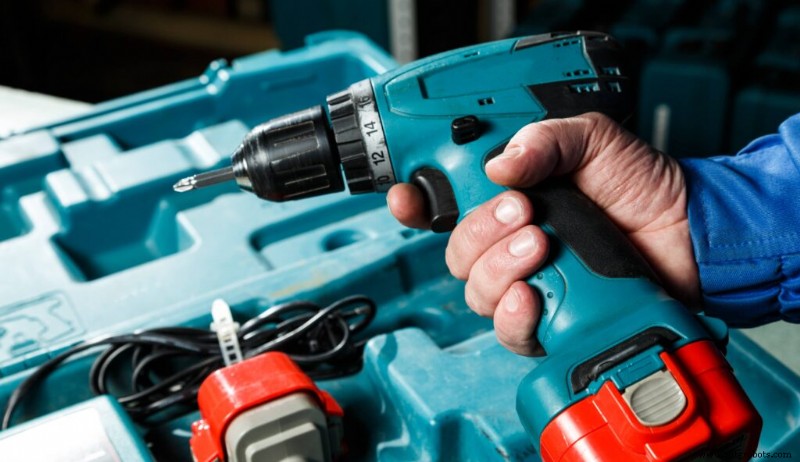

Двухкомпонентное литье часто используется для создания нескользящих поверхностей и эргономических рукоятей, делающих продукты от электроинструментов до чехлов для телефонов легче, безопаснее и комфортнее для удержания. Овермолдинговый материал во второй порции обычно имеет более высокие эластомерные свойства, чем субстрат, что также делает процесс полезным для литья прокладок и амортизаторов непосредственно на продукты.

Преимущества двухкомпонентного литья под давлением

Не позволяйте начальной предварительной стоимости двухкомпонентного литья под давлением напугать вас — эти расходы в общем компенсируются экономией в ряде ключевых областей, а именно консолидация деталей, производственная эффективность и улучшенное качество деталей. Большое количество деталей, амортизированное над стоимостью инструментов, также может быть пренебрежимо при рассмотрении общих затрат двухкомпонентного литья под давлением.

Двухкомпонентное пластиковое литье под давлением помогает держать количество деталей в данной продуктовой сборке на минимуме. Оптимизация вашего дизайна формы и детали для снижения итогов компонентов может привести к экономии десятков тысяч долларов в разработке, прототипировании и тестировании для каждой консолидированной детали.

Двухкомпонентное литье под давлением позволяет использовать единственный инструмент для фабрикации множественных компонентов. Станки, использующие вращающуюся пластину, например, поворачивают субстрат на 180 градусов при переносе во вторую форму, что освобождает первую форму для создания дополнительного субстрата пока вторая форма заполняется. Поскольку этот процесс высокоавтоматизирован, операционные затраты и труд остаются низкими. Не только это; двухкомпонентное литье также помогает сократить (если не полностью устранить) необходимость в сборке, сварке или дополнительной пост-производственной обработке.

Двухкомпонентное литье также обеспечивает большую гибкость дизайна — включая способность проектировать более геометрически сложные детали (которые могут не быть созданы через сборку и другие средства) — в то время как снижает уровни брака в процессе. Наконец, потому что детали двухкомпонентного литья под давлением создаются с тем же инструментом, вы можете обнаружить, что ваши допуски могут быть немного более свободными без жертвы точностью детали или повторяемостью производства.

Важные материальные соображения для двухкомпонентного литья под давлением

Когда правильно используются, и двухкомпонентное литье под давлением, и овермолдинг используют преимущества химических связей, формирующихся между материалами по мере остывания детали. Однако два материала должны быть совместимы для того, чтобы эти связи сформировались. Совместимость материалов двухкомпонентного литья относится к тому, насколько стабильны два материала когда они приходят в контакт — если контакт вызывает химическую реакцию, даже мягкую, два материала не могут быть использованы вместе.

Другой фактор для рассмотрения — последовательность двух порций. В общем, более жесткий из двух материалов должен быть впрыснут первым, формируя субстрат для второго материала. Другими словами, если материал с более высокой температурой плавления не впрыскивается первым, вторая порция рискует деформировать всю деталь. Если компонент включает и непрозрачные, и прозрачные материалы, тогда прозрачные материалы должны быть впрыснены первыми по этой причине также. Далее, скорость усадки каждого материала также должна быть учтена, так как неравномерная усадка может привести к заусенцу или деформации во время производства и остывания.

Другие дизайнерские соображения для двухкомпонентного литья под давлением

Углы наклона критичны в литье под давлением — и особенно важны в двухкомпонентном литье под давлением, так как субстрат должен иметь возможность быстро перемещаться из первой формы во вторую без прилипания.

Кроме того, когда вращение вовлечено, дизайн производственного оборудования также должен быть учтен — вторая засов должна находиться рядом с системой выталкивания для обеспечения качества продукта. Наконец, стоит отметить, что эффект уплотнения может быть создан путем впрыскивания слегка большего материала, чем необходимо, с первой порцией и прижимания субстрата плотнее (через использование хитро спроектированной полости) во время второй порции.

Откройте преимущества двухкомпонентного литья под давлением сегодня

Хотя полезно, двухкомпонентное литье под давлением — сложный процесс для освоения. Процесс двухкомпонентного литья может использоваться для создания сложных, высококачественных конечных деталей и потребительских товаров — пока вы учитываете определенные дизайнерские, материальные и процессные переменные. Однако даже самые маленькие задержки и ошибки могут быть дорогими и продлевать производственные сроки.
