Понимание овермолдинга: полное руководство по многошотовому литью под давлением

Что такое овермолдинг?

Овермолдинг — это процесс многошотового литья под давлением, позволяющий изготовить единое изделие из двух или более различных термопластов. Первый «шот» называется субстратом — это обычно более жесткий из используемых материалов, предназначенный для принятия последующих слоев (овермолдов).

Для овермолда можно использовать различные термопласты, но они обычно мягче и гибче субстрата. Материал овермолда может смешиваться с красителями, пенирующими агентами и другими добавками для достижения нужных свойств готового изделия.

Овермолдинг позволяет объединить материал субстрата с материалом овермолда за долю времени, необходимого для сборки двух и более деталей в отдельной операции на сборочной линии. Сначала субстрат отливается под давлением из более жесткого пластика. Затем он помещается в инструмент овермолдинга или кавитет овермолда в том же инструменте. Далее расплавленный материал овермолда впрыскивается в, на или вокруг детали-субстрата. После остывания овермолда субстрат и овермолд химически и/или механически связываются. За 30–60 секунд получается прочная, долговечная деталь из двух и более взаимодополняющих пластиков.

Овермолдинг выгоден производителям, стремящимся создавать последовательно прочные, долговечные, многослойные детали. Изготовление единой детали из нескольких связанных частей — вместо склеивания отдельных деталей клеем — делает изделие менее подверженным разделению со временем и улучшает общую функциональность и эстетику. Овермолдинг также применяется для производства герметичных соединительных кабелей, соответствующих стандартам IP.

Материалы для овермолдинга

Материалы, используемые в процессе овермолдинга, должны быть химически и/или термически совместимы. Металлические субстраты можно сочетать с любым пластиковым овермолдом, но при овермолдинге пластика пластиком возможны проблемы совместимости. Если субстрат и овермолд несовместимы химически, полученное изделие может быть деформировано или иметь слабое сцепление. В таких случаях в конструкцию детали можно заложить механические элементы сцепления.

Распространенные материалы для овермолдинга:

• PEI (Полиэтеримид)
• ABS (Акрилонитрил-бутадиен-стирол)
• PEEK (Полиэтирэтиркетон)
• PMMA (Полиметилметакрилат)
• HDPE (Полиэтилен высокой плотности)

Существует десятки возможных комбинаций материалов, но не стоит решать этот вопрос в одиночку. Производители материалов обычно предоставляют таблицы совместимости для овермолдинга. Лучше дважды проверить эти параметры и проконсультироваться со специалистом по смолам перед выбором материала.

Когда применять овермолдинг

При проектировании деталей для овермолдинга важно учитывать уникальные требования процесса. Толщина стенки субстрата, например, определяет, насколько хорошо материал овермолда затечет в, на или вокруг него. Кроме того, из-за большой температурной разницы между материалом овермолда и субстратом, неравномерная толщина стенок приведет к деформации, увеличению заусенцев или даже недоливам. Лучший способ снизить этот риск — обеспечить равномерную и постоянную толщину стенок как для субстрата, так и для овермолда с самого начала.

Хотя овермолдинг — высокоуниверсальный метод производства, существует ряд ситуаций, когда целесообразнее использовать другой процесс. Овермолдинг идеален для серийного производства большого количества идентичных деталей. Для мелкосерийного выпуска нишевых изделий предварительные затраты на овермолдинг могут не окупиться. Инструментальные расходы при овермолдинге значительно выше, чем при стандартном литье под давлением, из-за необходимости дополнительного материала для изготовления инструментов субстрата и овермолда, а также высокой точности позиционирования деталей.

Литье с вкладышами (insert molding) — похожий процесс, предлагающий преимущества овермолдинга в меньшем масштабе. При литье с вкладышами расплавленный пластик обтекает вкладыш, образуя единый прочный компонент с дополнительными преимуществами свойств металлического вкладыша. Этот процесс более экономичен при производстве сложных деталей малыми партиями. Наиболее распространенные типы вкладышей — резьбовые втулки и ограничители сжатия, но существуют и другие. Их использование позволяет проектировать более сложные и высокопроизводительные сборки. Производственный партнер поможет определить, подходит ли овермолдинг для вашего проекта.

Типичные применения овермолдинга

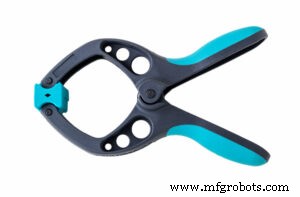

Овермолдинг может быть эффективным способом сократить время сборки и создавать эстетически привлекательные многоцветные детали из разных материалов. Часто применяется для изготовления эргономичных рукоятей ножниц, инструментов и других изделий, которые нужно зажимать или вращать руками. Конструкции с овермолдингом находят применение в медицинском оборудовании, автомобильной отделке, военной технике, электронике и бытовых изделиях.

Начало работы с овермолдингом

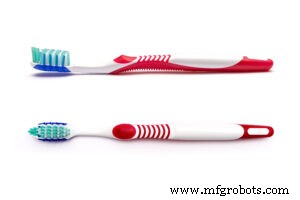

От резиновых накладок на ручки зубных щеток до герметичных уплотнений на кабельных соединителях — овермолдинг это универсальный производственный метод, сочетающий прочность и скорость. За минуту этот экономичный процесс создает прочную, единую деталь надежного качества.
