Учебное пособие по проектированию печатных плат PADS

PADS — это пакет для проектирования печатных плат, разработанный Mentor Graphics. Он поставляется в трех уровнях отделки салона (Standard, Standard Plus и Professional) и считается высококлассным пакетом программного обеспечения коммерческого уровня. Он имеет ряд высокотехнологичных функций, включая функции анализа целостности сигнала, усовершенствованный автотрассировщик, анализ тепловых расчетов и поддержку различных функций управления проектами.

Три разные версии PADS имеют разные возможности и предназначены для разных целевых пользователей. В таблице ниже показано их сравнение. В этом руководстве PADS Standard используется в качестве примера для быстрого запуска.

Версия	Целевые пользователи	Возможности
Стандарт PADS	Инженеры, специализирующиеся в первую очередь на проектировании схем и печатных плат	• Подробная проектная документация с созданием вывода в формате PDF с возможностью поиска; • Быстрое создание пользовательских, совместимых с IPC шаблонов ландшафта; • Выбор и создание экземпляров компонентов компонента; • Мощный поиск и фильтрация;
PADS Standard Plus	Инженеры по оборудованию, которым также требуются преимущества анализа и проверки	• Целостность сигнала с перекрестными помехами с использованием технологии HyperLynx®; • Интегрированное управление ограничениями и маршрутизация; • Тепловое и аналоговое моделирование; • Централизованная библиотека;
PADS Professional	Независимый, многопрофильный инженер по оборудованию, который делает все это	• Автономный, интегрированный процесс проектирования в одном продукте для инженеров по аппаратному обеспечению или рабочих групп; • Меньше циклов проектирования благодаря виртуальному прототипированию, включая проверку SI, PI, Thermal, DFM и 3D; • Сокращение времени проектирования за счет высокоинтегрированные функции захвата, ограничений, анализа и компоновки; • Простота развертывания, изучения и использования как опытными, так и нечастыми пользователями; • Эффективное решение для проектирования сложных систем печатных плат и ПЛИС; • Управление ограничениями, правильная конструкция; • Масштабируемость по мере роста ваших потребностей; • Низкие накладные расходы на инфраструктуру;

1. Схематический захват

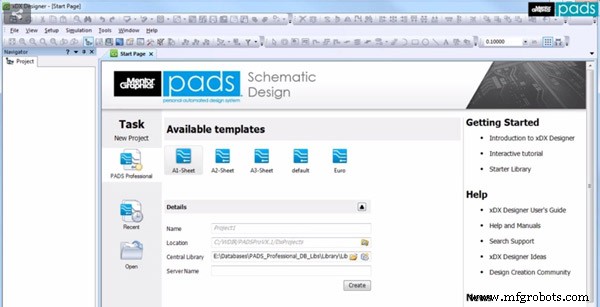

На начальной странице PADS нажмите кнопку «Создать», чтобы начать запись схемы.

Затем вы можете установить характеристики выбранных деталей. Образец детали будет показан в правом столбце.

Панель инструментов в верхней части страницы содержит различные типы инструментов и дисплеев в схеме. Вы можете выбрать их в своей собственной схеме схемы в соответствии с вашими потребностями.

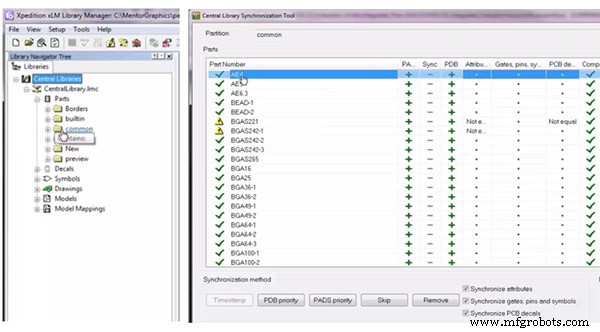

После создания схемы вы можете проверить, хорошо ли работает конструкция всей схемы. Под ярлыком «Библиотеки» нажмите «Общие», а затем выберите инструмент синхронизации центральной библиотеки, и вы увидите, в какой части схемы есть проблемы. Детали с желтыми предупреждениями указывают на наличие проблем.

2. Управление компонентами

Благодаря управлению компонентами PADS у вас есть доступ ко всей информации о компонентах из одной электронной таблицы, не беспокоясь об избыточности данных, нескольких библиотеках или затратах времени на использование инструментов. PADS легко интегрируется с корпоративными компонентами и базами данных MRP через стандартный отраслевой стандарт ODBC (Open Database Connectivity), что позволяет географически рассредоточенным проектным группам получать доступ к информации о центральных компонентах. Кроме того, базы данных синхронизируются и обновляются, что позволяет избежать дорогостоящих переделок и проблем с качеством, которые в противном случае могли бы остаться незамеченными до конца цикла проектирования.

Вы можете использовать управление компонентами PADS несколькими способами. Чтобы найти уникальный компонент, просто введите критерий поиска (например, 8-битный регистр), и PADS отобразит все доступные компоненты, соответствующие определенным критериям. Сузьте поиск, введя другие параметры (например, выход с тремя состояниями), чтобы отфильтровать результаты. После каждого поиска PADS будет отображать количество кандидатов, соответствующих заданным критериям.

Чтобы просмотреть и выбрать деталь, просмотрите все детали-кандидаты и их свойства в электронной таблице управления компонентами. Прямые ссылки в электронной таблице открывают спецификации компонентов, предоставляя подробную информацию о деталях. После выбора можно легко создать экземпляр нужного компонента непосредственно на схеме.

Вы также можете добавить на схему общий компонент.

Когда придет время выбрать производителя печатной платы, просто выберите компонент, и PADS отобразит доступных производителей и автоматически отобразит доступность производителей и деталей. Решение может основываться на таких критериях, как время выполнения заказа, цена или уровень запасов. После того, как выбор сделан, уникальные свойства компонента могут быть аннотированы к общему компоненту на схеме.

PADS также можно использовать для проверки целостности всей схемы, гарантируя, что вся информация о схеме соответствует корпоративной базе данных. Управление компонентами PADS также сообщает, какие части вашего проекта не были идентифицированы уникальным образом, а затем автоматически аннотирует отсутствующую информацию о свойствах.

С помощью PADS вы можете искать конкретный блок повторного использования или искать блоки повторного использования, соответствующие набору критериев. Это упрощает поиск и встраивание в новую схему нужного повторно используемого проекта.

3. Компоновка печатной платы

Используйте мощные возможности компоновки PADS для быстрого и простого проектирования передовых печатных плат независимо от их схемы:высокоскоростной, аналоговой и/или цифровой или радиочастотной. Независимо от сложности вашего проекта, PADS может эффективно и легко справиться с каждым этапом процесса проектирования.

Выполняйте проектирование быстрее благодаря мощным возможностям повторного использования физического дизайна, простой в использовании подготовке к производству и расширенным 3D-макетам. Благодаря полной перекрестной проверке схемы и макета PADS поможет вам выполнять работу быстрее, с меньшим количеством повторных вращений и более качественным готовым продуктом. PADS Standard Plus также предлагает расширенные возможности для поддержки компоновки чипов на плате/ИС, экономящих время аудитов Design for Test (DFT) и высокоскоростной автоматической маршрутизации.

Макет PADS присутствует во всех конфигурациях PADS, включая PADS Professional, где он имеет двойную лицензию с передовыми технологиями от Xpedition ^®. печатная плата.

Полная 3D-визуализация печатной платы включает в себя компоненты, контактные площадки, дорожки, переходные отверстия, плоскости, трафаретную печать, паяльную маску и т. д. Этот фотореалистичный вид позволяет точно проверять плату перед ее изготовлением, чтобы вы могли выявить проблемы в конструкции. 3D-просмотр также обеспечивает прямой просмотр стека внутренних слоев платы, предоставляя вам всю информацию, необходимую для грамотного и уверенного проектирования нестандартной печатной платы.

Вы также можете измерить расстояние и минимальное расстояние между объектами, чтобы проверить, насколько близко или далеко вы находитесь от объектов, исходя из установленных вами ограничений. Вы также можете импортировать в PADS кожухи, шасси, радиаторы или другие вставные платы и другие механические элементы и проверять правильность их сопряжения.

Функции, представленные в этом отрывке, являются лишь некоторыми из основных в использовании программного обеспечения PADS с точки зрения проектирования печатных плат. Дополнительные практичные функции и отличная производительность будут обнаружены, если вы будете использовать их в своих дизайнерских работах.
