NEMA 23 шаговый двигатель: спецификации, применение, практическое руководство

Двигатели — ключевой элемент преобразования энергии в механику. Для энтузиастов электроники важно найти надежный мотор с высокой эффективностью. Статья о NEMA 23 — гибридном биполярном шаговом двигателе: распиновка, спеки, применение, подключение.

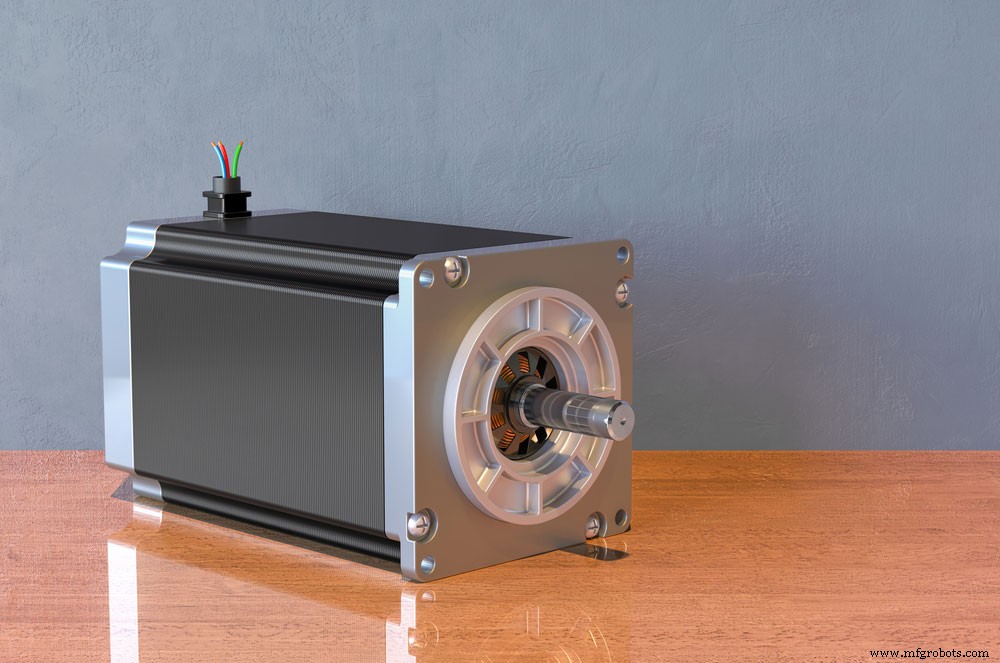

1. Что такое NEMA 23 Stepper Motor?

NEMA 23 — стандарт размеров лицевой пластины (2.3 дюйма ≈ 57 мм). Обычно — гибридный биполярный 2-фазный шаговый двигатель с высоким крутящим моментом.

Угол шага: 1,8° → 200 шагов на оборот (full step). При микрошаге (1/16, 1/32) — 3200/6400 шагов/оборот для плавности.

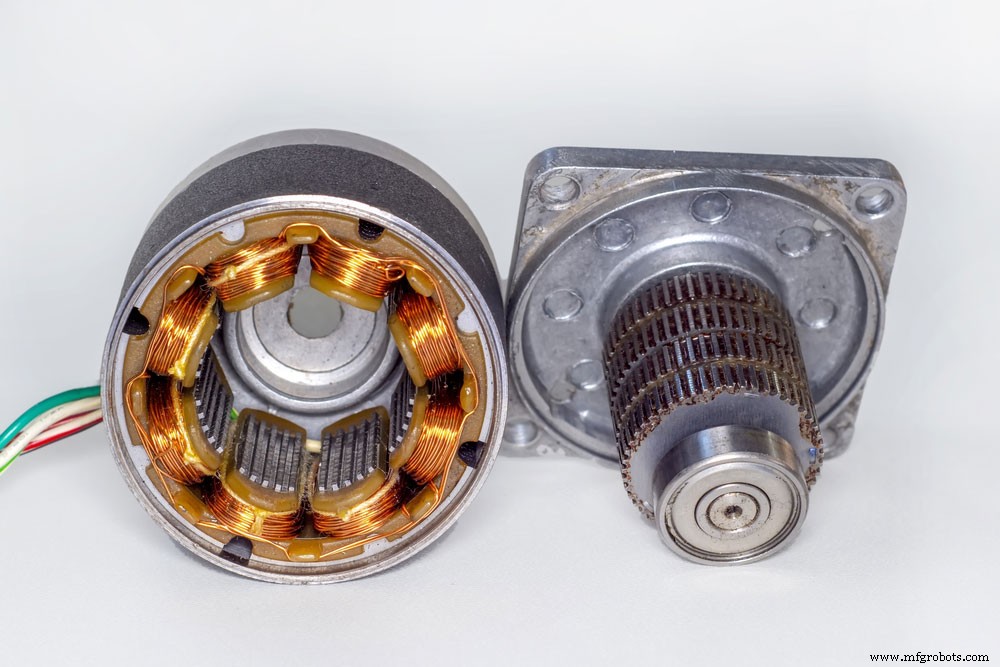

Конструкция оптимизирована под максимальный момент на рабочих скоростях. Низкий вибрационный шум (3 дБ) — предпочтителен для систем точного позиционирования.

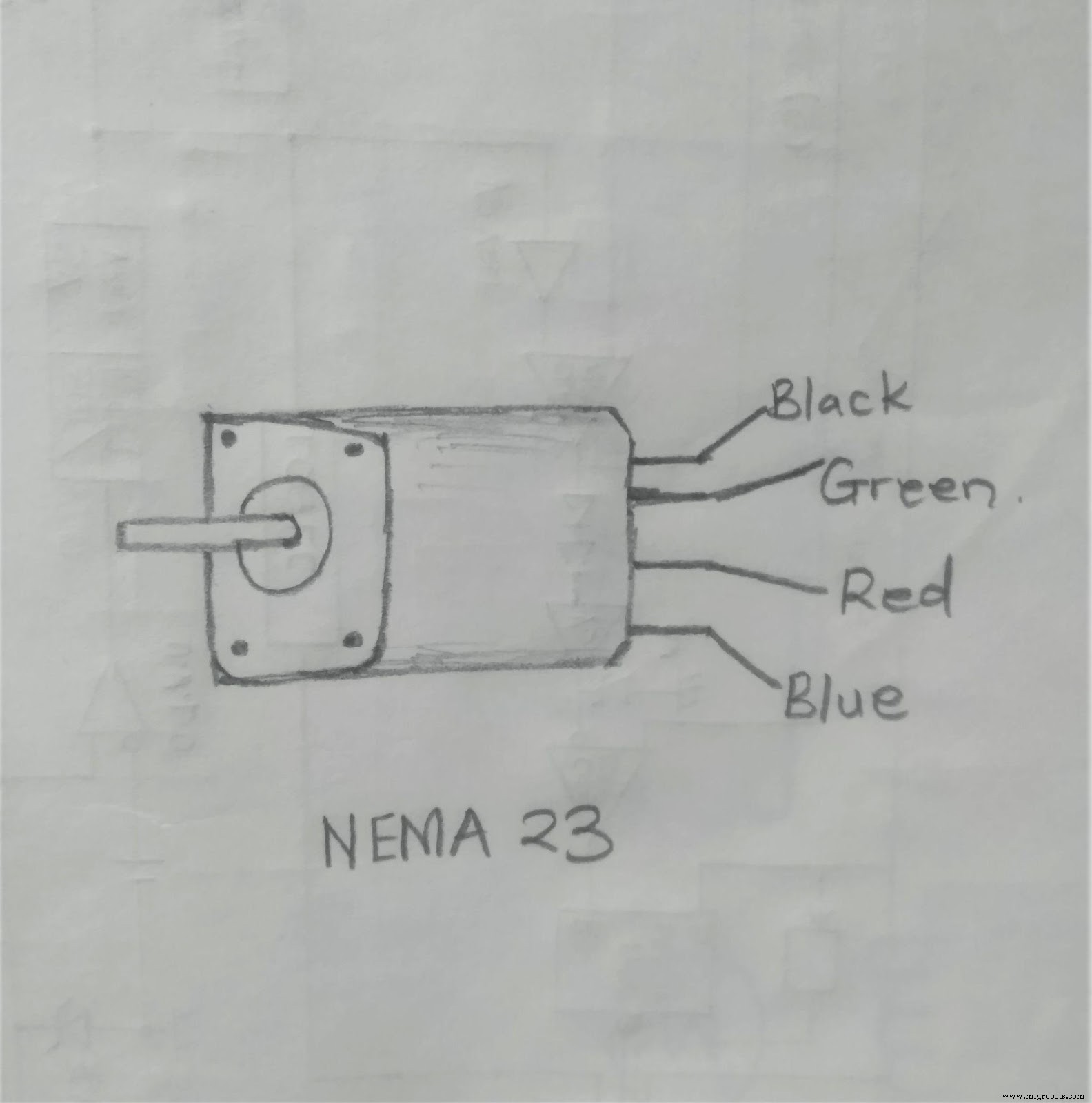

2. Распиновка (4 провода, биполярный)

4 провода, разные цвета (стандарт: Черный, Зеленый, Красный, Синий). Изоляция снята на концах.

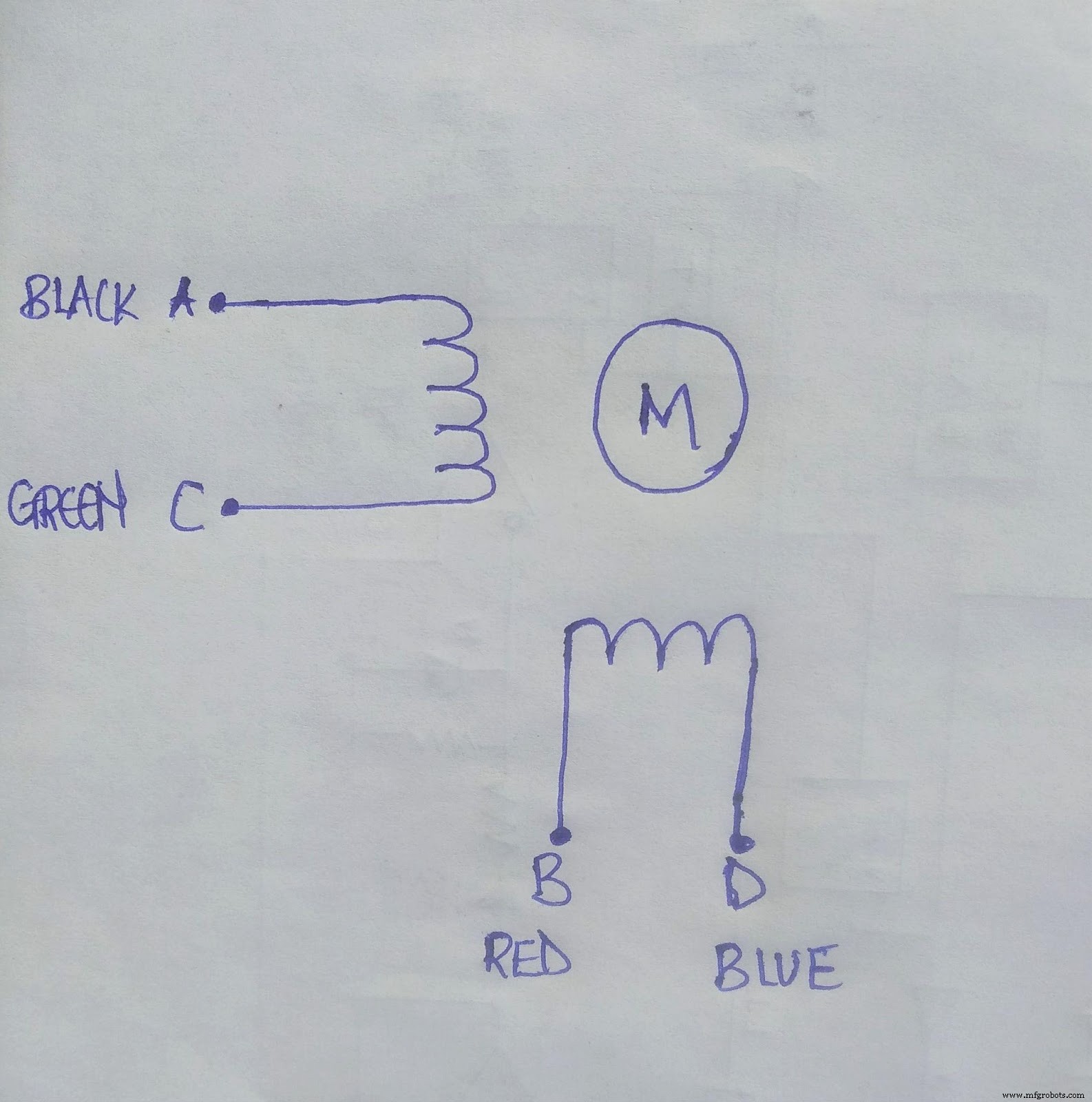

• Катушка А: Черный + Зеленый
• Катушка B: Красный + Синий

Определите пары катушек мультиметром (сопротивление ~1–5 Ом внутри катушки, ∞ между разными).

Управление: два H-моста (или драйвер A4988, DRV8825, TB6600, TMC2209, Leadshine DM542 и др.). Обязательно используйте драйвер! Прямое подключение к МК сгорит.

3. Спецификации NEMA 23 (типичные для популярных моделей)

• Напряжение питания двигателя (phase voltage): 3,2 В (но драйверу подают 12–48 В для высокого тока/скорости)
• Рабочий ток фазы: 2,8 А (настройка драйвера!)
• Длина корпуса: 76 мм (3.1 дюйма) (вариации: 54 мм, 76 мм, 102 мм — "single/double/triple stack")
• Угол шага: 1,8°
• Шагов на оборот (full step): 200
• Число фаз: 2 (4 провода = биполярный)
• Удержанный момент (Holding Torque): 270 oz-in ≈ 1,9 Н·м (190 Н·см)
• Уровень шума: 3 дБ (очень тихо)
• Выводов: 4
• Диаметр вала: 6,35 мм (¼") (с плоским скосом / D-cut)
• Индуктивность фазы: 3,6 мГн
• Макс. длина вала: ~20,5 мм (0,81 дюйма)

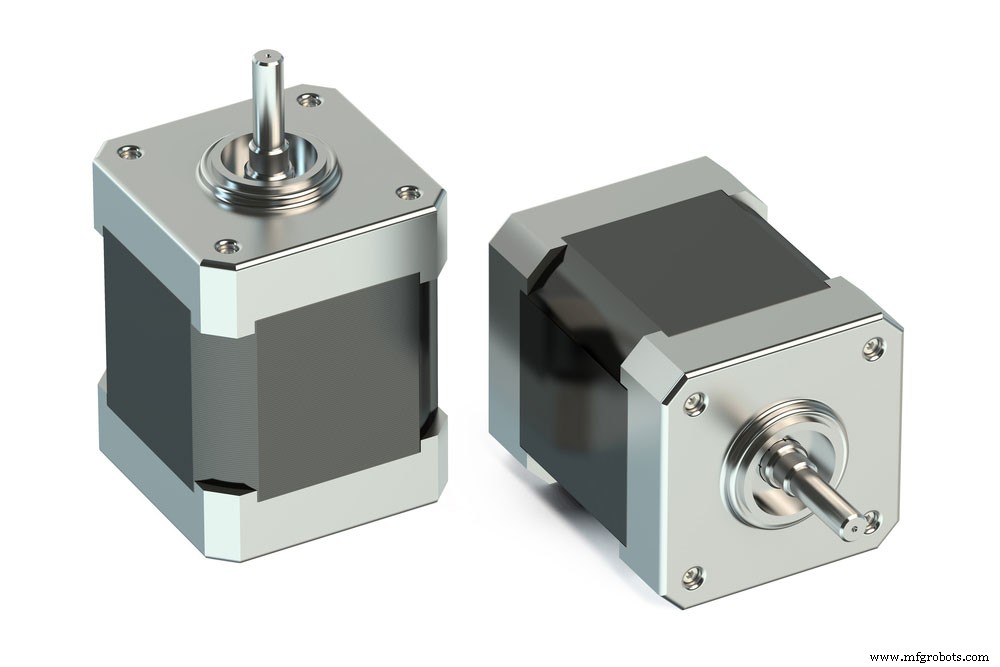

4. Другие шаговые и двигатели

Другие стандарты NEMA: NEMA 14 (35 мм), NEMA 17 (42 мм, стандарт 3D принтеров), NEMA 34 (86 мм, промышленные), 28BYJ-48 (малый униполярный 5В, дешевый).

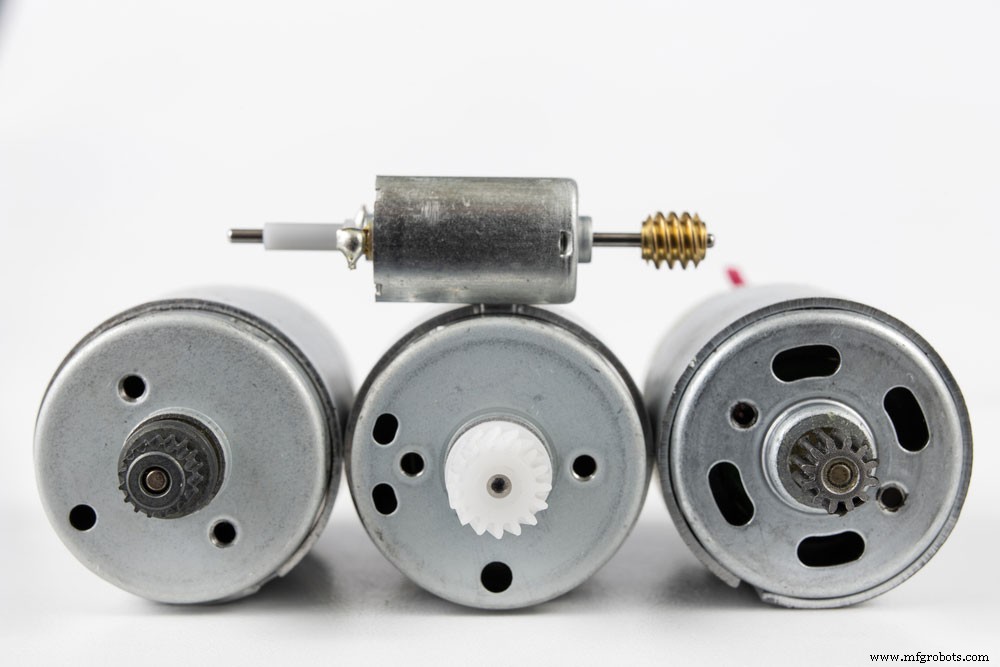

Другие типы моторов: BLDC (бесколлекторные), DC (коллекторные), 12V DC, Сервоприводы (hobby / industrial).

5. Как использовать NEMA 23?

Требует высокого тока для момент-скоростных характеристик. Не подключайте H-мосты напрямую — используйте мощный драйвер шагового двигателя (TB6600, DM542, TMC5160 для высокого тока).

Для движения катушки должны включаться в логической последовательности (коммутация).

4 провода, 2 катушки. Движение только при правильном порядке коммутации. Микроконтроллер (Arduino, ESP32, STM32) легко генерирует последовательность через драйвер (STEP/DIR или UART/SPI). Можно собрать цифровую схему на логике, но МК проще.

Важно: Всегда проверяйте даташит конкретного двигателя (ток, индуктивность, момент-частота).

6. Применение NEMA 23

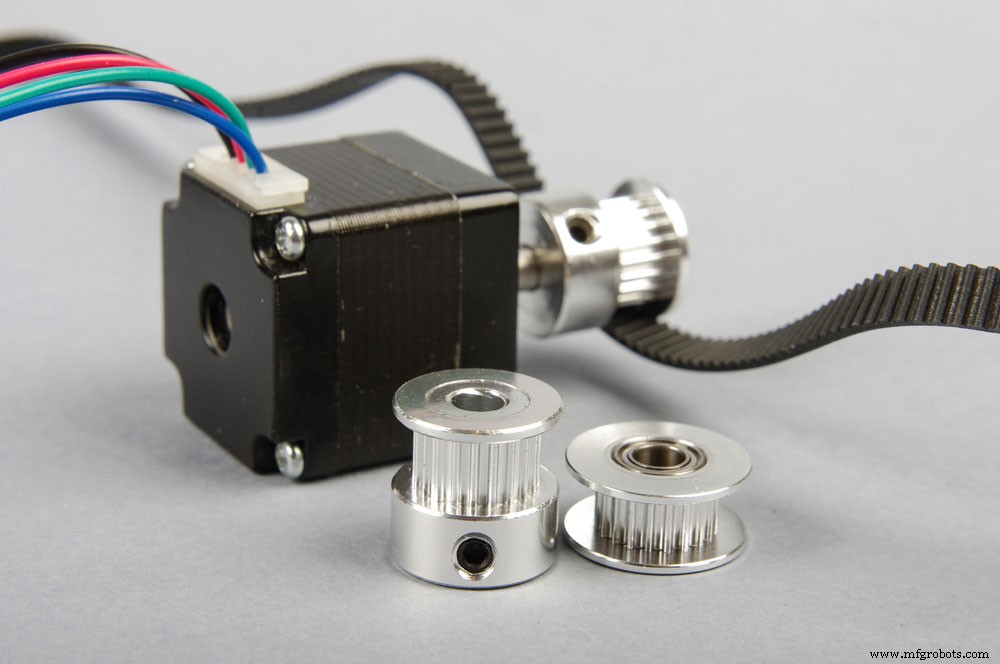

• 3D принтеры (ось Z, экструдеры прямого привода, крупные форматы)
• Станки с ЧПУ (CNC) — фрезеровка, гравировка, плазма, лазер (оси X/Y/Z)
• Лабораторная автоматизация — дозирование, манипуляторы
• Робототехника — манипуляторы, мобильные платформы, экзоскелеты
• Медицинская визуализация — позиционирование детекторов/пациентов
• Промышленная автоматизация — конвейеры, пик-н-плейс, намотчики
• Камеры видеонаблюдения — PTZ (pan-tilt-zoom) приводы

Заключение

NEMA 23 — отличный баланс размера, момента (1,9 Н·м), точности (1,8°) и цены. Надежный компонент для CNC, 3D печати, робототехники, автоматизации. Интересуетесь моторными проектами? Свяжитесь с нами — команда всегда поможет с вопросами по электронным компонентам!
