LM350 — Полное руководство по регулированию напряжения

Регулятор напряжения поддерживает постоянное выходное напряжение независимо от условий или изменений входа или нагрузки. И одним из простых в использовании, но очень эффективных регуляторов напряжения является регулятор положительного напряжения LM350. Вы можете использовать его как программируемый регулятор выходного напряжения или прецизионный регулятор тока, в зависимости от требований вашей схемы.

Если вы не знаете, как его использовать, вы находитесь в правильном месте. Сегодняшняя статья посвящена регулятору напряжения, его конфигурации выводов, функциям, альтернативам и использованию.

Что такое LM350?

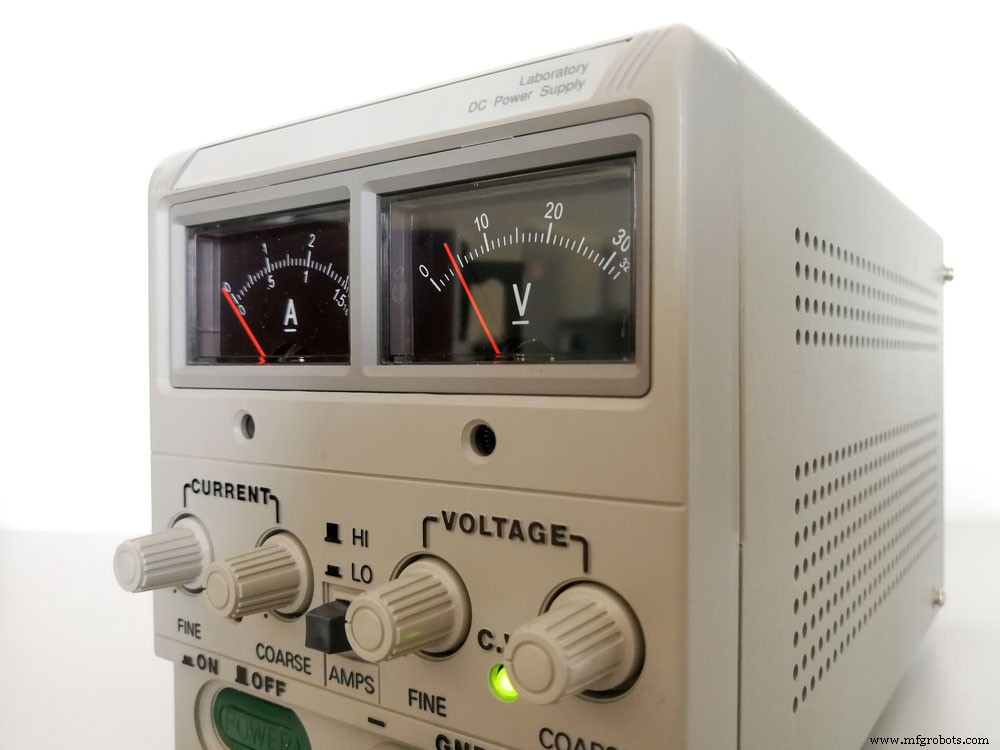

Рис. 1. Прецизионный регулируемый источник питания

LM350 является адаптируемым с тремя терминалами.

Настройка микросхемы LM350 очень проста, поскольку для установки выходного напряжения требуется всего два внешних резистора.

Кроме того, это надежная ИС, в которой используются компенсация безопасной зоны, внутреннее ограничение тока и отключение при перегреве для защиты от выброса. В результате мы можем использовать регулятор для разработки регулируемого переключения или прецизионного регулятора тока.

Конфигурация контактов LM350

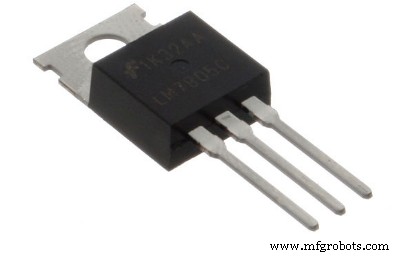

Рис. 2. Схема конфигурации контактов регулятора напряжения LM350

Pin 1/ Настроить Pin (Adj); Устанавливает выходное напряжение и дает фиксированное напряжение, когда стабилизатор заземлен.

Контакт 2/Контакт выходного напряжения (Vout); Выходной контакт для регулируемого напряжения.

Контакт 3/Контакт входного напряжения (Vin); Служит входным контактом для регулируемого напряжения.

Возможности LM350

Вот характеристики и характеристики регулятора LM350

Регулятор имеет выходной ток 3 А и рассеиваемую мощность около 85 Вт.
Во-вторых, он может работать с плавающим зарядом в приложениях с высоким напряжением.
Кроме того, он обеспечивает регулирование линии 0,005%/В и регулирование нагрузки 0,1%
В-четвертых, микросхема также может выдерживать пиковое входное и выходное напряжение в диапазоне 35 В. Мы рекомендуем вам держать его около 15 В для нормальной работы.
В-пятых, микросхема имеет функцию тепловой защиты от перегрузок, которая защищает компоненты схемы от воздействия перегрузок. Защита от перегрузки поддерживает микросхему в хорошем рабочем состоянии, даже когда регулируемый вывод не подключен.
Кроме того, вы можете точно настроить его выходное напряжение от 1,25 В до 33 В с допуском 1%.
Наконец, он имеет встроенную функцию безопасности, которая отключает устройство, когда он превышает номинальный ток чипа.

Как использовать LM350?

Чтобы использовать регулятор напряжения LM350, отрегулируйте значения резисторов под соединением между выходным и регулируемым контактами.

LM350 работает аналогично большинству других регуляторов напряжения. Большинство из них используют входные и выходные конденсаторы в своих схемах.

Выходной конденсатор улучшает его переходную характеристику и стабилизирующие свойства, что делает его пригодным для электронных систем регулирования и управления.

Кроме того, максимально увеличить его производительность и регулировку можно, подключив резистор R1 напрямую к выходу регулятора напряжения.

Схема LM350

Ниже приведена трехвыводная интегральная схема микросхемы LM350.

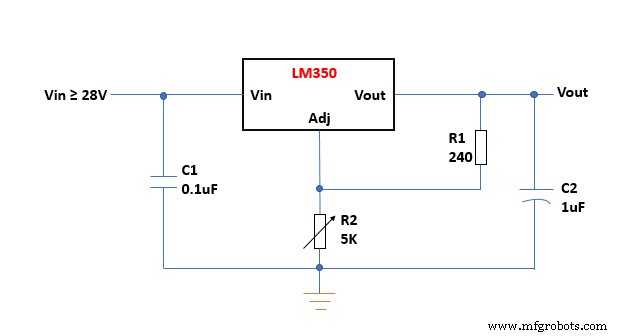

Рис. 3. Принципиальная схема регулятора напряжения LM350

Вы будете использовать цепь делителя потенциала, чтобы зафиксировать напряжение на контакте adj на рисунке выше. Кроме того, сформируйте цепь делителя напряжения, используя пару резисторов, как показано на принципиальной схеме выше.

Затем вы подключите сеть резисторов к контакту выходного напряжения Vout.

Кроме того, используйте потенциометр вместо постоянного резистора на выводе 1 (сеть делителя потенциала). Это позволяет ИС работать в качестве регулируемого регулятора напряжения.

Наконец, вы можете создать разность потенциалов, подключив резистор R1 и потенциометр к регулировочному штифту. При этом Vout регулируется по следующей формуле.
