TDA2822- Полное руководство

Операционные усилители (ОУ) играют решающую роль в усилении электрических сигналов в электронных схемах. Операционный усилитель усиливает сигнал, создавая несимметричный выходной сигнал, в 10 000 раз превышающий разность потенциалов между входами. Кроме того, это операционный усилитель, который идеально подходит для бесшумной работы. Соединение его результатов с динамиками легко и может быть выполнено с помощью развязывающих конденсаторов. В сегодняшней статье рассматривается микросхема TDA2822, ее конфигурация, функции, работа и приложения. Начнем.

Что такое TDA2822?

Это двухканальный маломощный однокристальный усилитель в сдвоенном корпусе. Он имеет минимальный ток покоя, низкий уровень кроссоверных искажений и напряжение питания от 3 до 15 вольт.

Кроме того, он имеет отличное качество звука и диапазон напряжения.

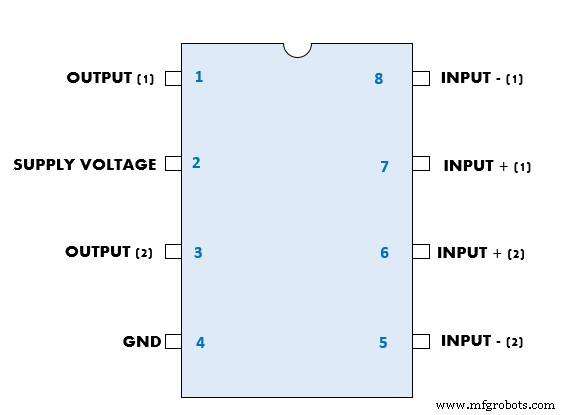

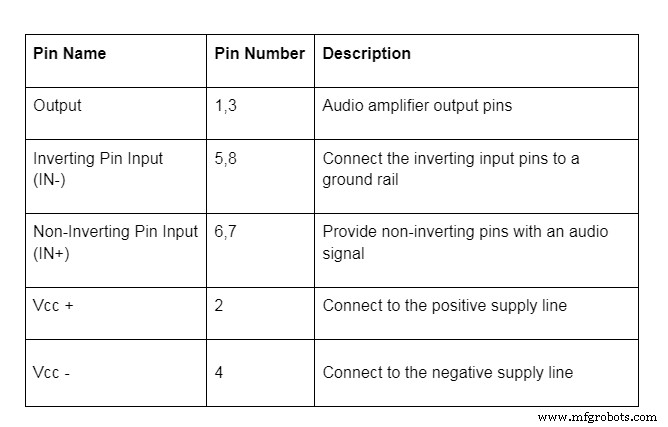

Конфигурация контактов TDA2822

Функции

• Во-первых, доступен в 8-контактном двухрядном корпусе (dip)
• Во-вторых, начальное напряжение:3–15 В.
• Также максимальное рабочее напряжение:15 В.
• В-четвертых, выходная мощность:3,2 Вт.
• Сопротивление аудио нагрузки:8 Ом.
• Коэффициент усиления:39 дБ
• Рабочий ток питания:12 мА
• Кроме того, ток смещения на входе:0,1 мкА
• Наконец, коэффициент ослабления источника питания (PSRR):40 дБ.

Как работает TDA2822?

TDA2822 имеет два операционных усилителя, что означает, что это микросхема с двумя усилителями.

Кроме того, они имеют общий выигрыш в полосе пропускания, что делает их подходящими для усиления звука.

Использование микросхемы двойного аудиоусилителя в стереосхеме в разделе ниже довольно просто.

Выполните следующие шаги для успешного подключения цепи.

• Сначала подключите левую нагрузку через электролитический конденсатор C4 к выходному контакту 1.
• Во-вторых, подключите правую нагрузку через конденсатор C5 к выходному контакту 3.
• Затем подключите инвертирующие контакты 5 и 8 к земле через электролитические конденсаторы.
• Подключите неинвертирующие контакты 6 и 7 к входам 1 и 2.
• Кроме того, подключите источник постоянного тока к контакту 2 микросхемы, а контакт 4 к земле.
• Наконец, вы подключите электролитический конденсатор C3 к Vcc и земле. Соединение помогает ему работать как фильтрующий конденсатор.

Схема TDA2822

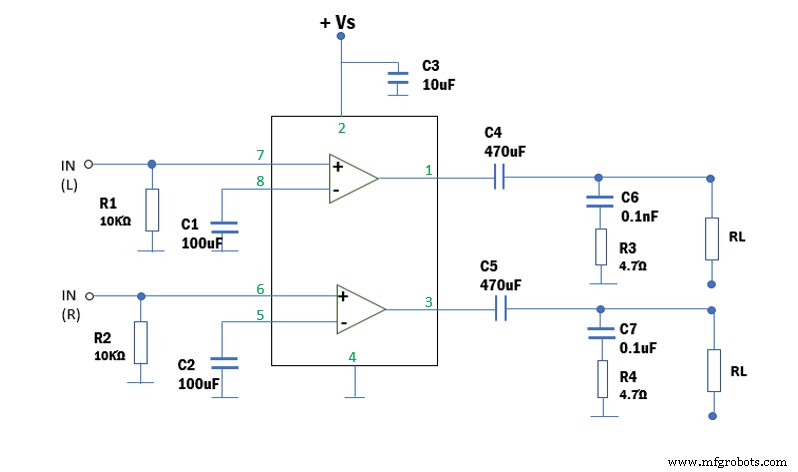

Тестовая схема TDA2822 (стерео)

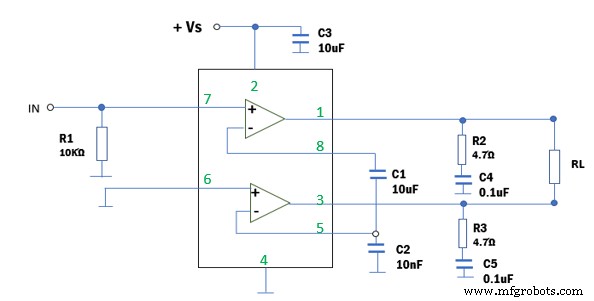

Тестовая схема TDA2822 (мост)

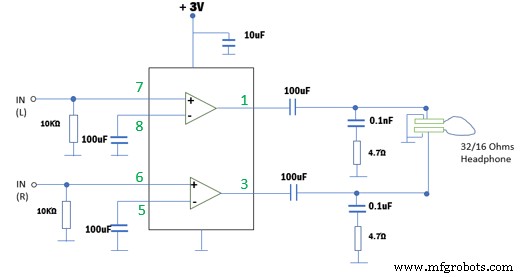

Типичное применение TDA2822 в портативных плеерах

Недорогое приложение TDA2822 в портативных плеерах

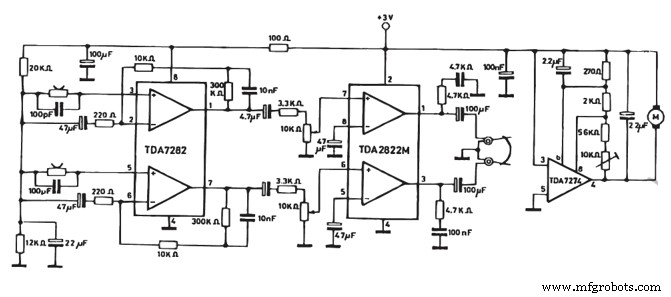

Стереокассетный проигрыватель TDA2822 3V с контролем скорости двигателя

Эквиваленты

Эквиваленты: C4556C, NJM4560

Альтернативы: LM386, AD620, IC6283, JRC45558

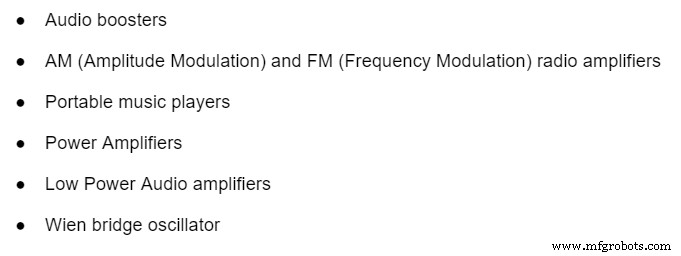

Приложения

Портативный музыкальный плеер

Заключение

Как мы видели, настроить схему двойного усилителя мощности очень просто, но очень интересно. Кроме того, микросхема имеет низкий ток покоя и переходные искажения, что делает ее хорошим кандидатом для типичных приложений питания.

Если вы планируете сделать портативное аудиоустройство, рассмотрите возможность использования микросхемы TDA2822 или ее альтернатив.
